Номер детали |
Наименование детали |
|
|
|
|
43255-1200003 |

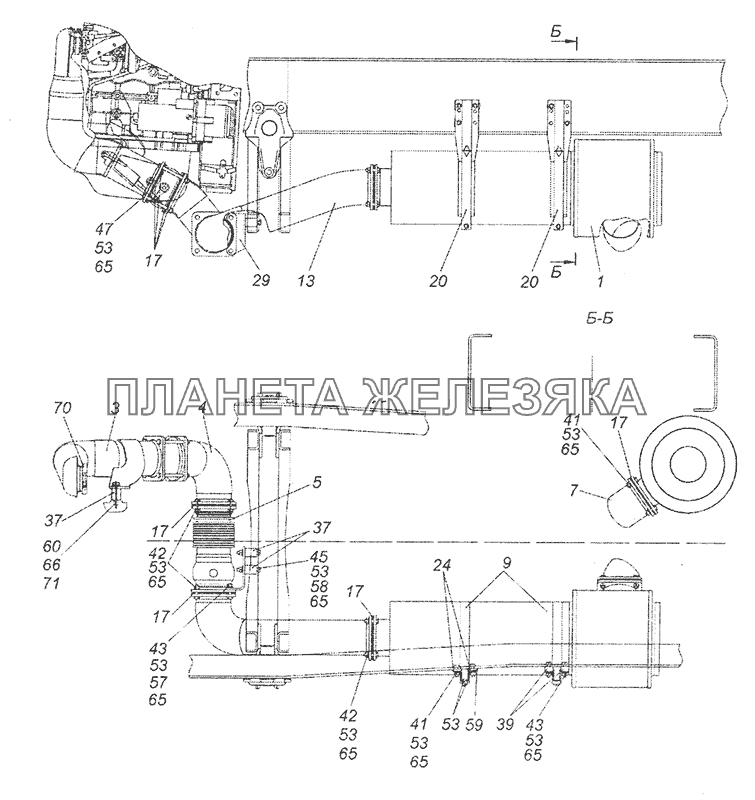

Установка системы выпуска
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
1200 |
| Порядковый номер детали |
003 |
|
|
|
|
|
43255-1200003-10 |
Установка системы выпуска
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
1200 |
| Порядковый номер детали |
003 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
1 |
6520-1201010 |
Глушитель выпуска
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
6520 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Глушитель |
| Порядковый номер детали |
010 |
|
|
|
|
 |
3 |
43255-1203010-04 |
Труба приемная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
010 |
|
|
|
|
 |
4 |
43255-1203011-03 |
Труба передняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
011 |
|
|
|
|
|
|
5 |
45104120000700 |
Металлорукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
412 |
|
|
 |
5 |
65115-1203012 |
Металлорукав
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
65115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
012 |
|
|
|
|
|
|
7 |
43255-1203015 |
Патрубок выпускной
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
015 |
|
|
 |
9 |
54115-1203047 |
Хомут
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
54115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
047 |
|
|
|
|
 |
13 |
43255-1203214-12 |
Труба задняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
214 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
17 |
54115-1201059-13 |
Фланец натяжной
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Глушитель |
| Порядковый номер детали |
059 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
18 |
54115-1203020 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
9 |
| Модель |
54115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
020 |
|
|
|
|
|
|
20 |
54115-1203041-01 |
Кронштейн глушителя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
54115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
041 |
|
|
 |
22 |
54115-1203061 |
Стремянка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
54115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
061 |
|
|
|
|
|
|
24 |
43255-1203070-04 |
Шпилька М 10х1,25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
070 |
|
|
|
|
25 |
43255-1203080 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
080 |
|
|
|
|
26 |
54115-1203083 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
5 |
| Модель |
54115 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
083 |
|
|
|
|
28 |
43255-1203184-04 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
184 |
|
|
|
|
29 |
43255-1203187-02 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
43255 |
| Группа |
Система выпуска газов двигателя |
| Подгруппа |
Трубы и подвеска глушителя |
| Порядковый номер детали |
187 |
|
|
|
|
37 |
6460-3703005 |
Втулка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
6460 |
| Группа |
Электрооборудование |
| Подгруппа |
Батарея аккумуляторная |
| Порядковый номер детали |
005 |
|
|
|
|
39 |
65116-3703005 |
Втулка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
5 |
| Модель |
65116 |
| Группа |
Электрооборудование |
| Подгруппа |
Батарея аккумуляторная |
| Порядковый номер детали |
005 |
|
|
|
|
41 |
1/59709/21 |
Болт М10х1,25-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
42 |
1/13070/21 |
Болт М10х1,25-6gх40
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
10 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
43 |
1/12347/21 |
Болт М10х1,25-6gх45
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
7 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
45 |
1/59713/21 |
Болт М10х1,25-6gх75
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
53 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
37 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
57 |
1/26386/01 |
Шайба плоская 10,6х18х2
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
58 |
1/26468/01 |
Шайба плоская 10,2х25х2
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
60 |
1/26469/01 |
Шайба плоская 12,6х28х3
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
65 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
33 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
70 |
45104120000390 |
Хомут специальный
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Группа |
Лебедка |
| Подгруппа |
4510 |
| Порядковый номер детали |
412 |
|
|
