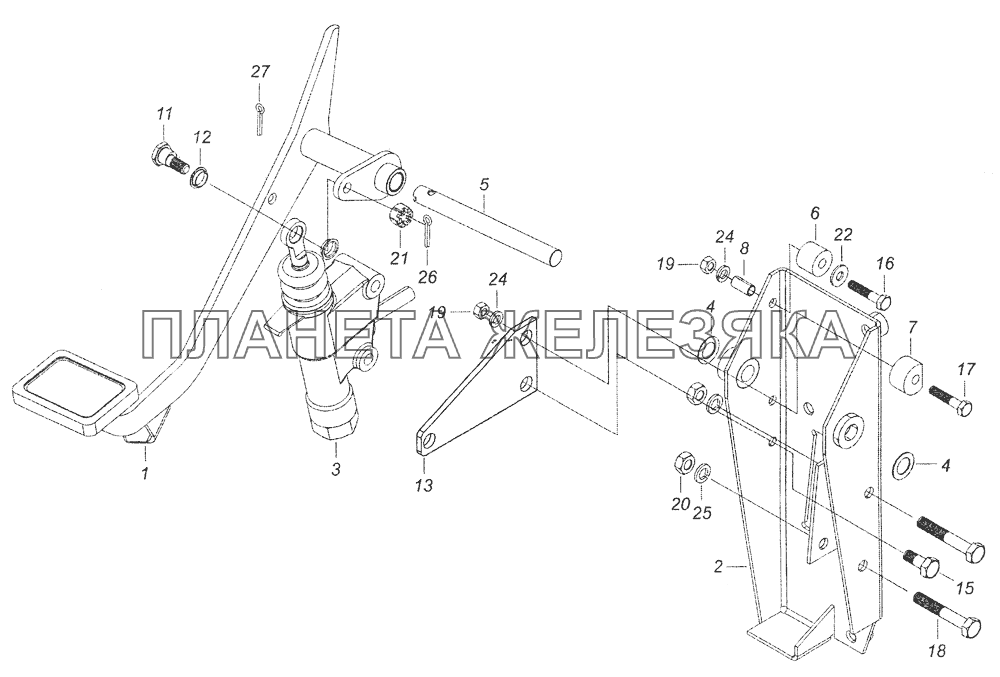

Номер детали |
Наименование детали |
|
|
|
1 |
4308-1602010-30 |
Педаль сцепления
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
4308 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
53205-1602063 |
Кронштейн оси педали сцепления (сварка)
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
53205 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
063 |
|
|
 |
3 |
5320-1602510-10 |
Главный цилиндр управления сцеплением в сборе
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
510 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
4 |
5320-1602023 |
Шайба упорная ступицы педали сцепления
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
023 |
|
|
|
|
5 |
5320-1602055 |
Ось педали сцепления
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
055 |
|
|
|
|
6 |
5320-1602070 |
Ограничитель хода педали сцепления
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
070 |
|
|
|
|
7 |
53205-1602070-10 |
Ограничитель хода педали сцепления
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
53205 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
070 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
5320-1602071 |
Втулка распорная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
071 |
|
|
 |
11 |
5320-1602571 |
Палец толкателя главного цилиндра управления сцеплением
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
571 |
|
|
|
|
|
|
12 |
5320-1602573 |
Втулка пальца толкателя главного цилиндра управления сцеплением
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
5320 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
573 |
|
|
|
|
13 |
5460-1602100 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
5460 |
| Группа |
Сцепление |
| Подгруппа |
Педаль и привод управления сцеплением |
| Порядковый номер детали |
100 |
|
|
|
|
15 |
1/60434/21 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
16 |
1/60439/21 |
Болт М8-6gх35
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
17 |
1/60440/21 |
Болт М8-6gх40
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
18 |
1/13437/21 |
Болт М10х1,25-6gх65
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
19 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
20 |
1/21647/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
21 |
1/07920/11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
22 |
1/26467/01 |
Шайба плоская 8х20
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
90-99 - детали, соединяющие трубопроводы, резьбовые пробки |
| Вид покрытия |
6 - фосфатное с промасливанием (П2) |
|
|
|
|
24 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
25 |
1/05168/77 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
26 |
1/07344/01 |
Шплинт разводной 2х25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
27 |
1/07350/01 |
Шплинт 4,7х50
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
