| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43114-1100002-35 |

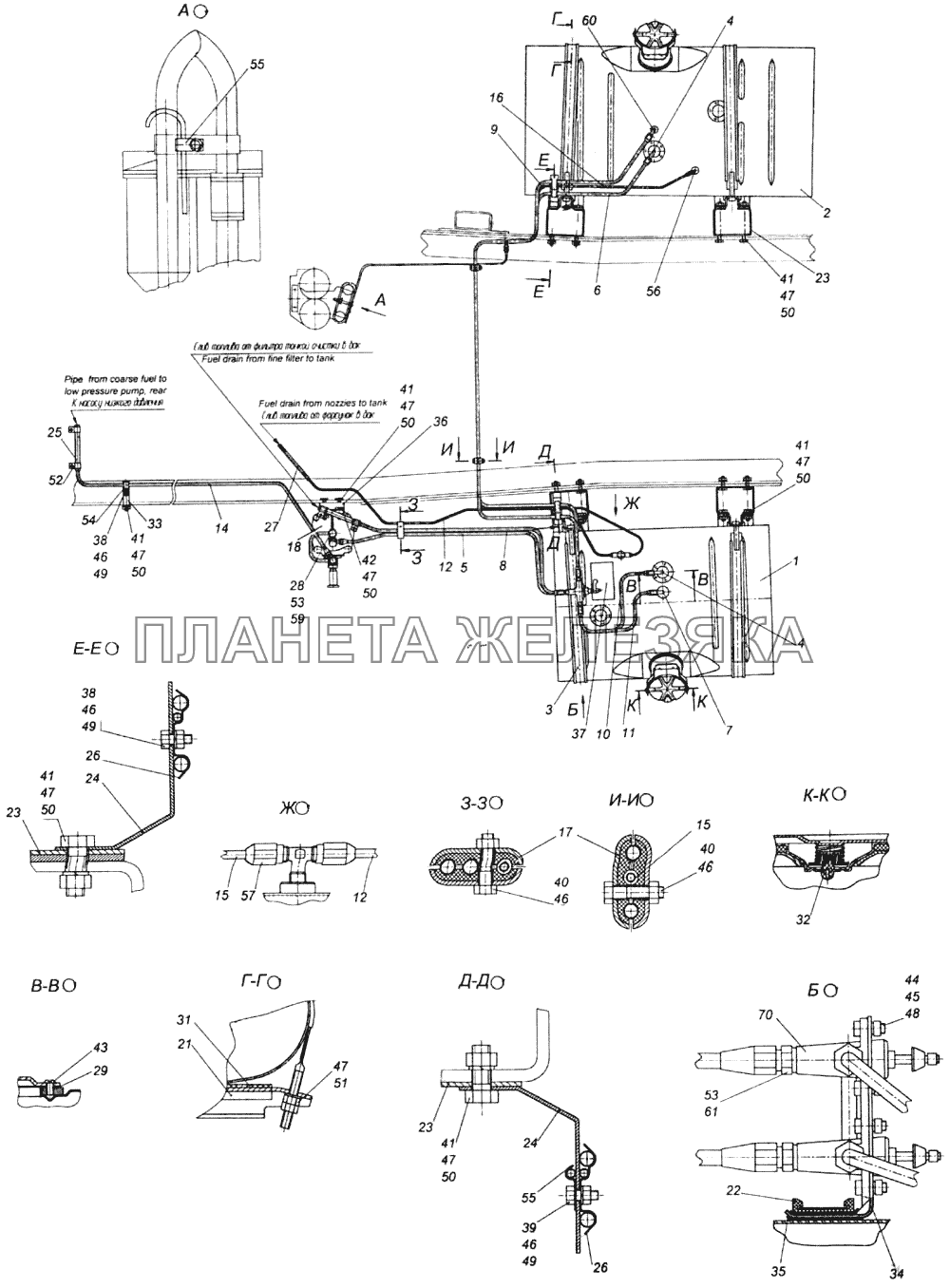

Установка топливных баков, ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 5410-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
 |
2 | 5511-1101010-10 |
Бак топливный Подробнее |
|
| 3 | 5320-1101110-20 |
Хомут крепления топливного бака Подробнее |
|
|
| 4 | 5320-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 5 | 43114-1104025 |
Трубка Подробнее |
|
|
| 6 | 53228-1104077-31 |
Трубка Подробнее |
|
|
| 7 | 5320-1104136 |
Трубка слива топлива в бак с угольником в сборе Подробнее |
|
|
| 8 | 43114-1104148 |
Трубка Подробнее |
|
|
| 9 | 53228-1104152-31 |
Трубка Подробнее |
|
|
| 10 | 4310-1104175-10 |
Трубка Подробнее |
|
|
| 11 | 4310-1104177 |
Трубка Подробнее |
|
|
| 12 | 53228-1104180-31 |
Трубка Подробнее |
|
|
| 13 | 43114-1104182-31 |
Трубка Подробнее |
|
|
| 14 | 43101-1104260 |
Трубка Подробнее |
|
|
| 15 | 53228-1104273-31 |
Трубка Подробнее |
|
|
| 16 | 53228-1104280-31 |
Трубка Подробнее |
|
|
 |
17 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
| 18 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
 |
21 | 5320-1101104-10 |
Кронштейн крепления топливного бака Подробнее |
|
| 22 | 5320-1101113 |
Прокладка Подробнее |
|
|
| 23 | 53205-1101118-10 |
Проставка Подробнее |
|
|
| 24 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 25 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 26 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 27 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
 |
28 | 740-1104429 |
Наконечник Подробнее |
|
 |
29 | 5320-3827013 |
Прокладка датчика Подробнее |
|
 |
31 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
| 32 | 4310-1103080 |
Заглушка Подробнее |
|
|
| 33 | 43101-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 34 | 4310-1104169 |
Кронштейн Подробнее |
|
|
| 35 | 4310-1104173 |
Трубка защитная Подробнее |
|
|
| 36 | 43114-1105019 |
Кронштейн Подробнее |
|
|
| 37 | 4310-3903030 |
Табличка инструкционная: о пользовании распределительного топливного крана Подробнее |
|
|
| 38 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 39 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 40 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 41 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 42 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 43 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 44 | 1/32762/01 |
Винт М6-6gх16 Подробнее |
|
|
| 45 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 46 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 47 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 48 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 49 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 50 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 51 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 52 | 1/01688/90 |
Хомут 19 в сборе Подробнее |
|
|
| 53 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 54 | 853923 |
Скоба Подробнее |
|
|
| 55 | 853931 |
Скоба Подробнее |
|
|
| 56 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 57 | 864869 |
Тройник 6 ввертный Подробнее |
|
|
 |
58 | 864920 |
Тройник 6 проходной Подробнее |
|
| 59 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 60 | 864857 |
Угольник ввертный Подробнее |
|
|
| 61 | 870963 |
Штуцер Подробнее |
|
|
| 70 | ПП6-2-1104010ГЧ |
Кран ПП6-2 Подробнее |
|
