| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

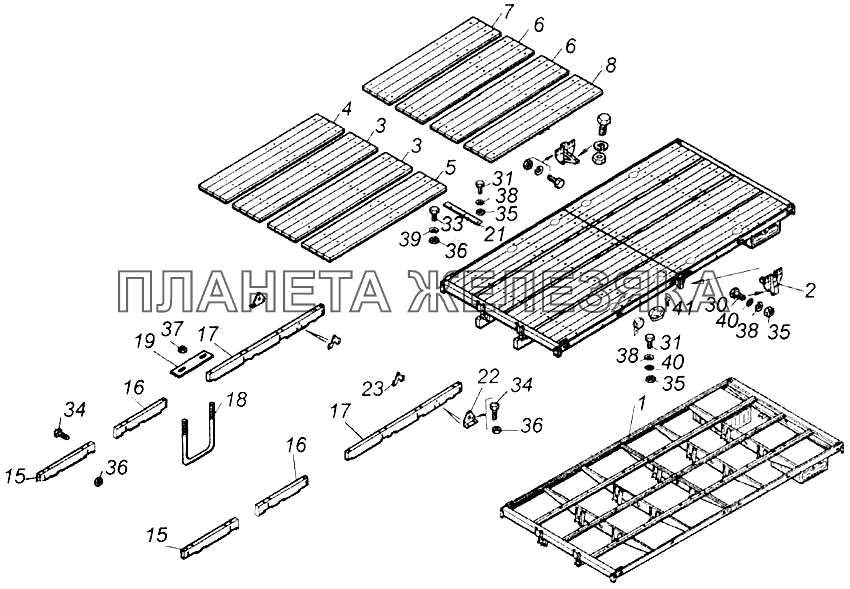

| 431007-8501010 |
Основание платформы Подробнее |
|
||
| 1 | 431007-8501016 |
Каркас основания платформы Подробнее |
|
|
| 2 | 5320-8502050 |
Направляющая стойки Подробнее |
|
|
| 3 | 431007-8522030 |
Щит №1 настила пола Подробнее |
|
|
| 4 | 431007-8522032 |
Щит №1 настила пола крайний прав. Подробнее |
|
|
| 5 | 431007-8522033 |
Щит №1 настила пола крайний левый Подробнее |
|
|
| 6 | 532007-8522040 |
Щит №2 настила пола Подробнее |
|
|
| 7 | 431007-8522042 |
Щит №2 настила пола крайний прав Подробнее |
|
|
| 8 | 431007-8522043 |
Щит №2 настила пола крайний левый Подробнее |
|
|
| 9 | 4310-8525051 |
Крюк с ушком Подробнее |
|
|
| 15 | 532127-8501024 |
Брус продольный передний Подробнее |
|
|
| 16 | 532007-8501026 |
Брус продольный средний Подробнее |
|
|
| 17 | 431007-8501027 |
Брус продольный задний Подробнее |
|
|
| 18 | 5320-8501033 |
Хомут крепления балки к продольному брусу Подробнее |
|
|
| 19 | 5320-8501035 |
Прокладка хомута Подробнее |
|
|
| 21 | 5320-8502072 |
Усилитель поперечной балки Подробнее |
|
|
| 22 | 5320-8521114 |
Угольник фиксирующий платформу верхний Подробнее |
|
|
| 23 | 5320-8521117 |
Прокладка под головки болтов Подробнее |
|
|
| 25 | 4310-8525054 |
Гнездо узла крепления Подробнее |
|
|
| 30 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 31 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 33 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 34 | 853014 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 35 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 36 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 37 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 38 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 39 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 40 | 1/26467/01 |
Шайба плоская 8х20х2 Подробнее |
|
|
| 41 | 247591 |
Шуруп 6х25 Подробнее |
|
