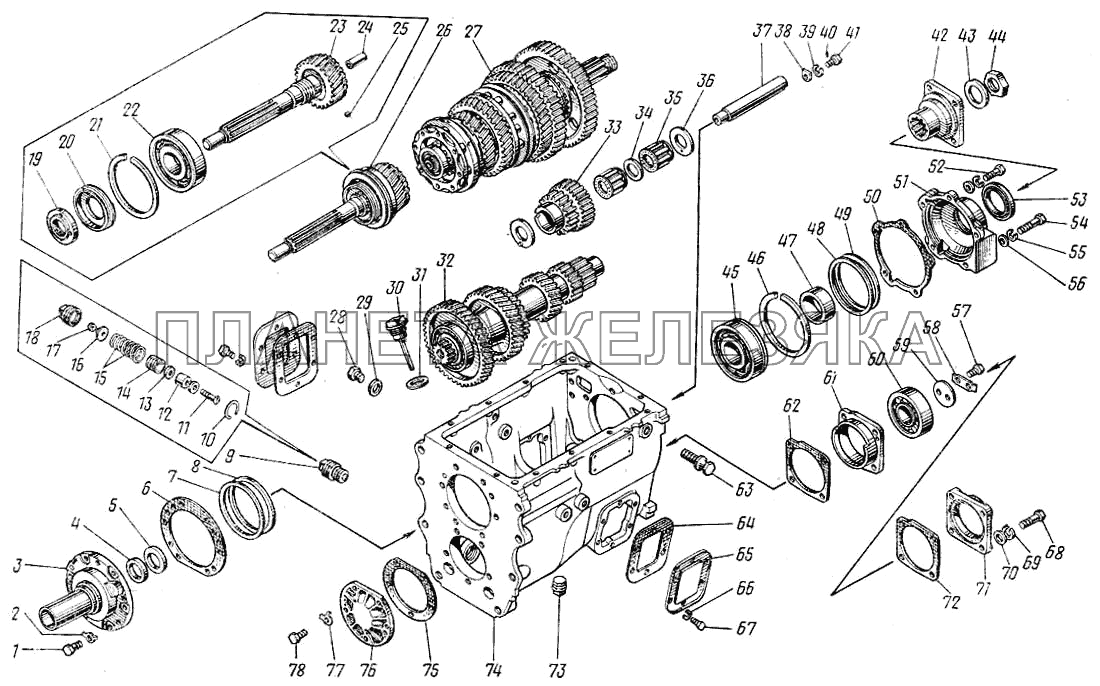

| ← Коробка передач в сборе 14.1700026 | Валы и шестерни коробки передач → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/43290/07 |
Заглушка чашечная Подробнее |
|
||
| 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
||
| 14.1701010 |
Картер коробки передач в сборе Подробнее |
|
||
| 14.1701039 |
Крышка подшипника первичного вала в сборе Подробнее |
|
||
| 14.1701087 |
Шайба упорная блока зубчатых колес Подробнее |
|
||
| 14.1701088 |
Штифт упорной шайбы Подробнее |
|
||
| 14.1701233-01 |
Манжета Подробнее |
|
||
| 14.1701244-01 |
Манжета Подробнее |
|
||
| 14.1701245 |
Пружина Подробнее |
|
||
| 14.1701308 |
Магнит с основанием в сборе Подробнее |
|
||
 |
14.1701340 |
Манжета в сборе Подробнее |
||
| 14.1701342 |
Манжета Подробнее |
|
||
| 14.1701346 |
Пружина манжеты Подробнее |
|
||
| 14.1701442 |
Пробка резьбовая указателя уровня масла Подробнее |
|
||
| 14.1701444 |
Стержень указателя уровня масла Подробнее |
|
||
| 141.1701201-10 |
Крышка заднего подшипника вторичного вала с манжетой в сборе Подробнее |
|
||
| 864179 |
Пружина манжеты Подробнее |
|
||
| 864181 |
Манжета в сборе Подробнее |
|
||
| 864709 |
Подшипник шариковый Подробнее |
|
||
| 870754 |
Штифт-заглушка Подробнее |
|
||
| 870884 |
Пробка КГ 1/8" масляного канала Подробнее |
|
||
| 1 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
 |
2 | 870851 |
Шайба замковая 10 Подробнее |
|
 |
3 | 14.1701040 |
Крышка подшипника Подробнее |
|
| 4 | 14.1701230-01 |
Манжета с пружиной в сборе Подробнее |
|
|
| 5 | 14.1701238-01 |
Манжета с пружиной в сборе Подробнее |
|
|
 |
6 | 14.1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 7 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
 |
8 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
 |
9 | 14.1701306 |
Пробка сливная с магнитом в сборе Подробнее |
|
| 10 | 14.1701315 |
Кольцо запорное магнита Подробнее |
|
|
| 11 | 1/03776/03 |
Винт крепления магнита Подробнее |
|
|
| 12 | 14.1701310 |
Магнит Подробнее |
|
|
| 13 | 870637 |
Шайба магнита Подробнее |
|
|
| 14 | 14.1701313 |
Кожух магнита Подробнее |
|
|
| 15 | 14.1701314 |
Кольцо пружинное магнита Подробнее |
|
|
| 16 | 14.1701312 |
Основание магнита Подробнее |
|
|
| 17 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 18 | 14.1701316 |
Пробка сливная Подробнее |
|
|
| 19 | 870512 |
Гайка специальная М52х2-Л-6Н Подробнее |
|
|
 |
20 | 14.1701096 |
Кольцо маслонагнетающее Подробнее |
|
| 21 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 22 | 15.1701032 |
Подшипник шариковый первичного вала задний Подробнее |
|
|
| 23 | 14.1701030 |
Вал первичный коробки передач Подробнее |
|
|
 |
24 | 14.1701043 |
Втулка маслопропускная первичного вала Подробнее |
|
| 25 | 864711 |
Шарик-фиксатор БV7.938 мм Подробнее |
|
|
 |
26 | 14.1701025 |
Вал первичный коробки передач в сборе Подробнее |
|
| 27 | 14.1701100 |
Вал вторичный коробки передач в сборе Подробнее |
|
|
| 28 | 1/55400/23 |
Болт М12х1,25-6gх16 Подробнее |
|
|
| 29 | 1/02826/60 |
Прокладка пробки Подробнее |
|
|
| 30 | 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее |
|
|
| 31 | 870632 |
Шайба уплотнительная 30х42х2 Подробнее |
|
|
| 32 | 14.1701047 |
Вал промежуточный коробки передач в сборе Подробнее |
|
|
 |
33 | 14.1701082 |
Блок шестерен заднего хода Подробнее |
|
 |
34 | 14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес Подробнее |
|
| 35 | 14.1701083 |
Подшипник роликовый Подробнее |
|
|
| 36 | 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
|
| 37 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
| 38 | 870862 |
Шайба 11 стопорная Подробнее |
|
|
| 39 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 40 | 870764 |
Штифт 3,6х5 Подробнее |
|
|
| 41 | 870030 |
Болт Подробнее |
|
|
| 42 | 141.1701240 |
Фланец крепления кардана к вторичному валу Подробнее |
|
|
 |
43 | 14.1701243 |
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90 Подробнее |
|
| 44 | 870510 |
Гайка специальная М39х2-6Н Подробнее |
|
|
| 45 | 14.1701032 |
Подшипник шариковый Подробнее |
|
|
| 46 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 47 | 141.1701242 |
Втулка распорная Подробнее |
|
|
| 48 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
|
|
49 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
 |
50 | 14.1701203 |
Прокладка крышки подшипника Подробнее |
|
| 51 | 141.1701205 |
Крышка подшипника Подробнее |
|
|
| 52 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
 |
53 | 864180 |
Манжета с пружиной в сборе Подробнее |
|
| 54 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 55 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 56 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 57 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 58 | 14.1701076 |
Планка стопорная болтов упорной шайбы Подробнее |
|
|
| 59 | 14.1701060 |
Шайба упорная Подробнее |
|
|
| 60 | 14.1701073 |
Подшипник роликовый сферический Подробнее |
|
|
 |
61 | 14.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее |
|
 |
62 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 63 | 14.1701350 |
Рым-болт Подробнее |
|
|
 |
64 | 14.1701021 |
Прокладка крышки люка Подробнее |
|
 |
65 | 14.1701020 |
Крышка люка привода отбора мощности коробки передач Подробнее |
|
| 66 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 67 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
| 68 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 69 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 70 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
 |
71 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
|
|
72 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 73 | 45 9939 1005 |
Пробка сливная Подробнее |
|
|
| 74 | 14.1701015 |
Картер коробки передач Подробнее |
|
|
 |
75 | 14.1701069 |
Прокладка Подробнее |
|
| 76 | 14.1701068 |
Крышка переднего подшипника промежуточного вала Подробнее |
|
|
|
|
77 | 870851 |
Шайба замковая 10 Подробнее |
|
| 78 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
