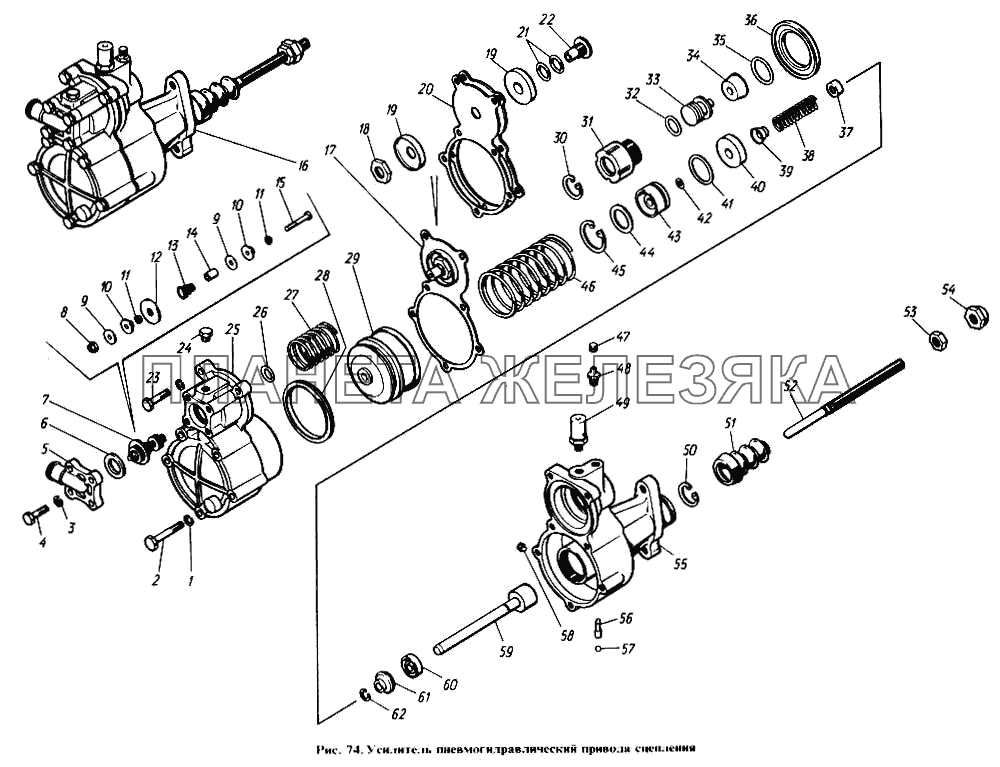

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5320-1609534 |
Поршень следящий редуктора в сборе Подробнее |
|
||
| 5320-1609536 |
Поршень следящий в сборе Подробнее |
|
||
| 5320-1609552 |
Поршень выключения сцепления в сборе Подробнее |
|
||
| 5320-1609556 |
Уплотнение поршня выключения сцепления в сборе Подробнее |
|
||
| 5320-1609592 |
Поршень пневматический в сборе Подробнее |
|
||
| 864226 |
Кольцо уплотнительное Подробнее |
|
||
| 1 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 2 | 1/60446/21 |
Болт М8-6gх70 Подробнее |
|
|
| 3 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 5 | 5320-1609611 |
Крышка подвода воздуха Подробнее |
|
|
| 6 | 1/02458/50 |
Прокладка регулировочная 24,3х32х0,5 Подробнее |
|
|
| 7 | 5320-1609578 |
Клапан пневмогидравлического усилителя в сборе Подробнее |
|
|
| 8 | 251642 |
Гайка стержня М4-6Н Подробнее |
|
|
| 9 | 862527 |
Шайба плоская 4,5х19х1 Подробнее |
|
|
| 10 | 5320-1609585 |
Конус клапана редуктора усилителя Подробнее |
|
|
| 11 | 5320-1609591 |
Шайба Подробнее |
|
|
| 12 | 5320-1609587 |
Седло Подробнее |
|
|
| 13 | 5320-1609589 |
Пружина Подробнее |
|
|
| 14 | 5320-1609583 |
Трубка Подробнее |
|
|
| 15 | 5320-1609581 |
Стержень Подробнее |
|
|
 |
16 | 5320-1609510 |
Усилитель пневмогидравлический в сборе Подробнее |
|
| 17 | 5320-1609570 |
Диафрагма ПГУ в сборе Подробнее |
|
|
| 18 | 853542 |
Гайка М18х1,5-6Н Подробнее |
|
|
| 19 | 5320-1609572 |
Шайба Подробнее |
|
|
| 20 | 5320-1609571 |
Диафрагма редуктора усилителя Подробнее |
|
|
| 21 | 5320-1609576 |
Прокладка седла Подробнее |
|
|
| 22 | 5320-1609574 |
Седло Подробнее |
|
|
| 23 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 24 | 864341 |
Пробка КГ 1/8" Подробнее |
|
|
| 25 | 5320-1609515 |
Корпус пневмогидравлического усилителя передний Подробнее |
|
|
| 26 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 5320-1609573 |
Пружина диафрагмы Подробнее |
|
|
| 28 | 5320-1609597 |
Манжета пневматического поршня Подробнее |
|
|
| 29 | 5320-1609593 |
Поршень Подробнее |
|
|
| 30 | 33.1110682 |
Кольцо пружинное упорное Подробнее |
|
|
| 31 | 5320-1609543 |
Корпус Подробнее |
|
|
| 32 | 864247 |
Кольцо уплотнительное Подробнее |
|
|
| 33 | 5320-1609537 |
Поршень Подробнее |
|
|
| 34 | 5320-1609539-10 |
Манжета следящего поршня Подробнее |
|
|
| 35 | 864224 |
Кольцо уплотнительное Подробнее |
|
|
| 36 | 5320-1609525 |
Втулка Подробнее |
|
|
| 37 | 5320-1609561 |
Втулка пружины упорная Подробнее |
|
|
| 38 | 5320-1609565 |
Пружина распорная Подробнее |
|
|
| 39 | 5320-1609563 |
Втулка распорная уплотнения поршня выключения сцепления Подробнее |
|
|
| 40 | 864146 |
Манжета в сборе Подробнее |
|
|
| 41 | 864224 |
Кольцо уплотнительное Подробнее |
|
|
| 42 | 864235 |
Кольцо уплотнительное усилителя Подробнее |
|
|
| 43 | 5320-1609559 |
Корпус уплотнения Подробнее |
|
|
| 44 | 862528 |
Шайба плоская 3х40х2 Подробнее |
|
|
 |
45 | 862813 |
Кольцо упорное Подробнее |
|
| 46 | 5320-1609601 |
Пружина пневматического поршня Подробнее |
|
|
| 47 | 5320-3401377 |
Колпачок клапана Подробнее |
|
|
 |
48 | 5320-3401371 |
Клапан перепускной Подробнее |
|
| 49 | 15.1772370 |
Сапун с клапаном в сборе Подробнее |
|
|
| 50 | 862810 |
Кольцо упорное Подробнее |
|
|
| 51 | 5320-1609569 |
Чехол защитный Подробнее |
|
|
 |
52 | 5320-1609567 |
Толкатель поршня выключения сцепления Подробнее |
|
| 53 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 54 | 5320-1609568 |
Гайка сферическая толкателя Подробнее |
|
|
| 55 | 5320-1609517 |
Корпус задний Подробнее |
|
|
| 56 | 5320-1609521 |
Жиклер Подробнее |
|
|
| 57 | 864707 |
Шарик-заглушка Подробнее |
|
|
| 58 | 864849 |
Седло Подробнее |
|
|
| 59 | 5320-1609553 |
Поршень Подробнее |
|
|
| 60 | 864173 |
Манжета поршня 13,4х28 в сборе Подробнее |
|
|
| 61 | 5320-1609555 |
Втулка распорная Подробнее |
|
|
| 62 | 862814 |
Кольцо упорное Подробнее |
|
