| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4310-3400010 |

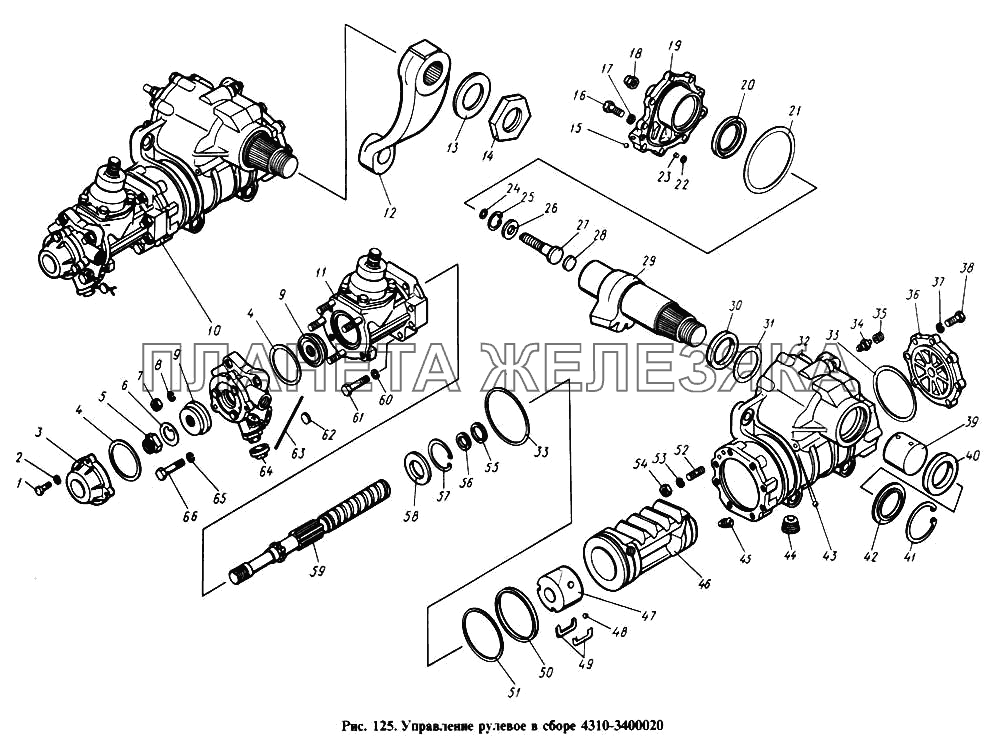

Управление рулевое в сборе Подробнее |
|
||
| 4310-3401010 |
Картер механизма рулевого управления в сборе Подробнее |
|
||
| 4310-3401082 |
Крышка боковая картера в сборе Подробнее |
|
||
| 4310-3401092 |
Накладка защитная Подробнее |
|
||
| 864193 |
Пружина манжеты Подробнее |
|
||
 |
1 | 853354 |
Болт М8-6gх30 Подробнее |
|
| 2 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 4310-3401079 |
Крышка передняя Подробнее |
|
|
| 4 | 864201 |
Кольцо уплотнительное Подробнее |
|
|
| 5 | 853512 |
Гайка М25х1,5-6Н Подробнее |
|
|
| 6 | 5320-3401373 |
Шайба пружинная Подробнее |
|
|
| 7 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 8 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 9 | 864650 |
Подшипник упорный Подробнее |
|
|
 |
10 | 4310-3400020 |
Механизм рулевого управления в сборе Подробнее |
|
| 11 | 4310-3401710 |
Редуктор угловой в сборе Подробнее |
|
|
 |
12 | 4310-3401090 |
Сошка рулевого управления Подробнее |
|
| 13 | 853631 |
Шайба Подробнее |
|
|
 |
14 | 853567 |
Гайка Подробнее |
|
| 15 | 864707 |
Шарик-заглушка Подробнее |
|
|
| 16 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 17 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
 |
18 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 19 | 4310-3401083 |
Крышка боковая Подробнее |
|
|
| 20 | 4310-3401029 |
Манжета уплотнительная Подробнее |
|
|
| 21 | 864206 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 864203 |
Кольцо уплотнительное редуктора руля Подробнее |
|
|
| 23 | 5320-3401791 |
Втулка Подробнее |
|
|
| 24 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 25 | 862803 |
Кольцо упорное Подробнее |
|
|
| 26 | 5320-3401140 |
Шайба регулировочная Подробнее |
|
|
| 26 | 5320-3401141 |
Шайба регулировочная (453471205) Подробнее |
|
|
| 26 | 5320-3401142 |
Шайба регулировочная Подробнее |
|
|
| 26 | 5320-3401144 |
Шайба Подробнее |
|
|
 |
27 | 5320-3401163 |
Винт регулировочный Подробнее |
|
| 28 | 5320-3401176 |
Шайба упорная Подробнее |
|
|
| 29 | 4310-3401065 |
Вал сошки Подробнее |
|
|
 |
30 | 4310-3401029-10 |
Манжета уплотнительная вала сошки Подробнее |
|
| 31 | 4310-3401789 |
Шайба упорная уплотнительной манжеты вала сошки Подробнее |
|
|
| 32 | 4310-3401015 |
Картер механизма рулевого управления Подробнее |
|
|
| 33 | 864207 |
Кольцо уплотнительное рулевого механизма Подробнее |
|
|
 |
34 | 5320-3401371 |
Клапан перепускной Подробнее |
|
| 35 | 5320-3401377 |
Колпачок клапана Подробнее |
|
|
| 36 | 4310-3401529 |
Крышка задняя картера рулевого управления Подробнее |
|
|
| 37 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 38 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
 |
39 | 4310-3401076 |
Втулка картера Подробнее |
|
| 40 | 864190 |
Манжета вала сошки в сборе Подробнее |
|
|
| 41 | 864194 |
Кольцо упорное Подробнее |
|
|
| 42 | 4310-3401030 |
Манжета наружная сальника сошки вала в сборе Подробнее |
|
|
| 43 | 864707 |
Шарик-заглушка Подробнее |
|
|
 |
44 | 2101-2401046 |
Пробка магнитная в сборе Подробнее |
|
| 45 | 4310-3401417 |
Винт установочный Подробнее |
|
|
| 46 | 4310-3401411 |
Рейка-поршень Подробнее |
|
|
| 47 | 5320-3401038 |
Гайка шариковая Подробнее |
|
|
| 48 | 864707 |
Шарик-заглушка Подробнее |
|
|
| 49 | 5320-3401179 |
Желоб шариковой гайки Подробнее |
|
|
| 50 | 4310-3401415 |
Кольцо уплотнительное рейки-поршня Подробнее |
|
|
| 51 | 864208 |
Кольцо распорное Подробнее |
|
|
| 52 | 1/35466/21 |
Шпилька М10х1,25х20х35 Подробнее |
|
|
| 53 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 54 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 55 | 862812 |
Кольцо упорное втулки Подробнее |
|
|
| 56 | 5320-3401361 |
Кольцо уплотнительное винта рулевого управления Подробнее |
|
|
| 57 | 5320-3401391 |
Кольцо распорное Подробнее |
|
|
| 58 | 5320-3401403 |
Втулка плавающая Подробнее |
|
|
| 59 | 4310-3401359 |
Винт рулевого управления Подробнее |
|
|
| 60 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 61 | 1/13438/31 |
Болт М10х1,25-6gх50 Подробнее |
|
|
| 62 | 379432 |
Пломба Подробнее |
|
|
| 63 | 258266 |
Проволока Подробнее |
|
|
| 64 | 4310-3401780 |
Колпачок регулировочного винта предохранительного клапана Подробнее |
|
|
| 65 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 66 | 853034 |
Болт М10х1,5-6gх65 Подробнее |
|
