| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 14.1702026 |
Вилка переключения второй и третьей передач в сборе Подробнее |
|
||
| 14.1702031 |
Вилка переключения 4-й и 5-й передач в сборе Подробнее |
|
||
| 14.1702206 |
Опора рычага в сборе Подробнее |
|
||
| 258253 |
Шплинт Подробнее |
|
||
| 258253 |
Шплинт Подробнее |
|
||
| Шплинт-проволока |
Шплинт-проволока Подробнее |
|
||
| Шплинт-проволока |
Шплинт-проволока Подробнее |
|
||

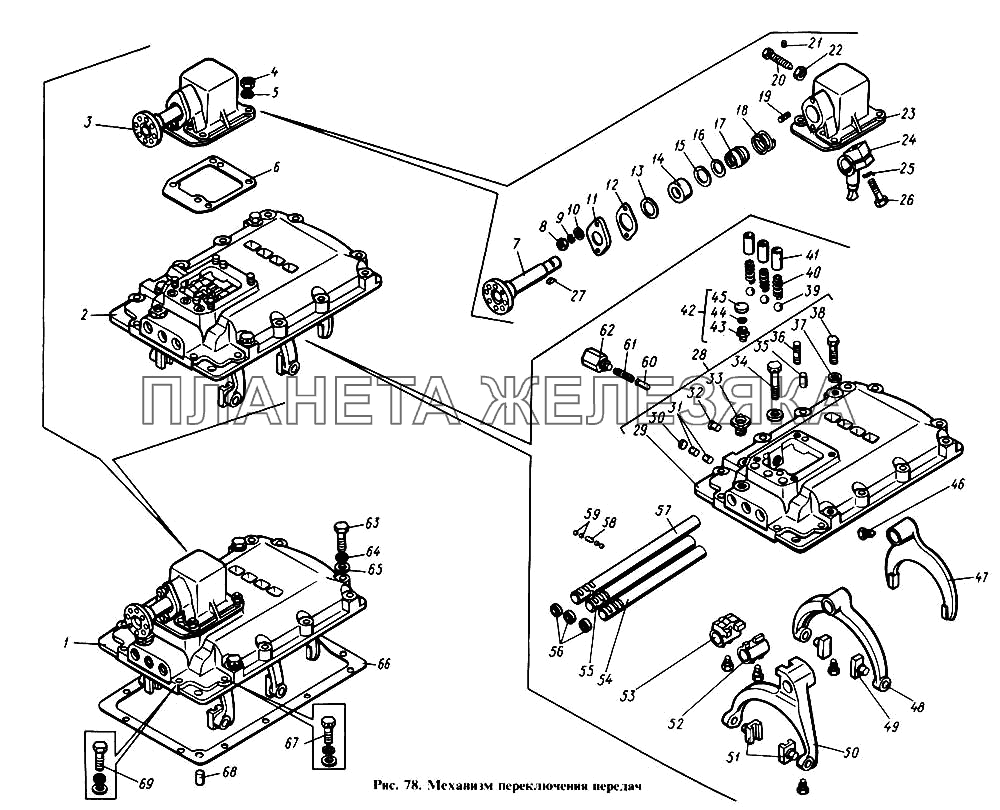

| 1 | 14.1702005-10 |
Механизм переключения передач в сборе Подробнее |
|
|
| 2 | 14.1702010 |
Механизм переключения передач в сборе Подробнее |
|
|
| 3 | 14.1702200-10 |
Опора рычага переключения передач в сборе Подробнее |
|
|
| 4 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 5 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
 |
6 | 14.1702122 |
Прокладка фланца верхней крышки Подробнее |
|
 |
7 | 14.1702221-10 |
Шток рычага Подробнее |
|
| 8 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 9 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 10 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
 |
11 | 14.1701240 |
Крышка Подробнее |
|
 |
12 | 14.1702238 |
Прокладка уплотнительная крышки опоры рычага Подробнее |
|
| 13 | 14.1702246 |
Кольцо защитное Подробнее |
|
|
| 14 | 14.1702213 |
Сухарь опоры штока Подробнее |
|
|
| 15 | 14.1701234 |
Кольцо уплотнительное Подробнее |
|
|
| 16 | 864234 |
Кольцо уплотнительное Подробнее |
|
|
| 17 | 14.1702210 |
Опора штока Подробнее |
|
|
| 18 | 14.1701236 |
Пружина Подробнее |
|
|
| 19 | 1/35435/21 |
Шпилька М8х1,25х16х25 Подробнее |
|
|
| 20 | 870352 |
Болт установочный М10х1,25-6gх45 Подробнее |
|
|
| 21 | 870764 |
Штифт 3,6х5 Подробнее |
|
|
| 22 | 1/07910/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 23 | 14.1702209-10 |
Опора рычага переключения передач Подробнее |
|
|
| 24 | 14.1702222-10 |
Рычаг переключения передач Подробнее |
|
|
| 25 | 870856 |
Шайба замковая 12,3 Подробнее |
|
|
| 26 | 870026 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 27 | 870812 |
Шпонка сегментная 5х10х25 Подробнее |
|
|
| 28 | 14.1702013 |
Крышка коробки передач верхняя в сборе Подробнее |
|
|
| 29 | 14.1702015 |
Крышка коробки передач верхняя Подробнее |
|
|
| 30 | 1/43285/01 |
Заглушка чашечная 16 Подробнее |
|
|
| 31 | 14.1702090 |
Втулка шариков замка штока Подробнее |
|
|
| 32 | 14.1702022 |
Втулка Подробнее |
|
|
| 33 | 853889 |
Пробка транспортная Подробнее |
|
|
 |
34 | 870024 |
Болт М10х1,25-6gх40 Подробнее |
|
| 35 | 1/03389/26 |
Штифт цилиндрический 10х25 Подробнее |
|
|
| 36 | 1/35465/21 |
Шпилька М10х1,25х20х30 Подробнее |
|
|
| 37 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 38 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 39 | 14.1702100 |
Шарик Подробнее |
|
|
 |
40 | 14.1702106 |
Пружина стопорного шарика Подробнее |
|
 |
41 | 14.1702088 |
Стакан стопорного шарика механизма переключения Подробнее |
|
 |
42 | 14.1702170 |
Сапун коробки передач в сборе Подробнее |
|
| 43 | 14.1702171 |
Корпус сапуна Подробнее |
|
|
| 44 | 14.1702173 |
Сетка сапуна Подробнее |
|
|
| 45 | 14.1702172 |
Колпак Подробнее |
|
|
| 46 | 14.1702025 |
Винт установочный Подробнее |
|
|
 |
47 | 14.1702024 |
Вилка переключения 1-й передачи и передачи заднего хода Подробнее |
|
| 48 | 14.1702027 |
Вилка переключения 2-й и 3-й передач Подробнее |
|
|
 |
49 | 14.1702029 |
Сухарь вилки переключения второй и третьей передач Подробнее |
|
| 50 | 14.1702033 |
Вилка переключения 4-ой и 5-ой передачи Подробнее |
|
|
| 51 | 14.1702035 |
Сухарь вилки переключения 4-й и 5-й передач Подробнее |
|
|
| 52 | 14.1702028 |
Головка штока вилки переключения второй и третьей передач Подробнее |
|
|
| 53 | 14.1702053 |
Головка штока вилки переключения первой передачи и заднего хода Подробнее |
|
|
 |
54 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
| 55 | 14.1702064 |
Шток вилки переключения второй и третьей передач Подробнее |
|
|
| 56 | 1/43289/01 |
Заглушка 25 Подробнее |
|
|
| 57 | 14.1702060 |
Шток вилки переключения первой передачи и заднего хода Подробнее |
|
|
| 58 | 870760 |
Штифт 5х19,5 Подробнее |
|
|
| 59 | 864723 |
Шарик Б IV 9,525Н Подробнее |
|
|
| 60 | 14.1702129 |
Предохранитель включения первой передачи и заднего хода Подробнее |
|
|
| 61 | 14.1702127 |
Пружина предохранителя включения первой передачи и заднего хода Подробнее |
|
|
| 62 | 14.1702132 |
Стакан пружины предохранителя включения первой передачи и заднего хода Подробнее |
|
|
| 63 | 1/12880/21 |
Болт М10х1,25-6gх60 Подробнее |
|
|
| 64 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 65 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 66 | 14.1702014 |
Прокладка верхней крышки коробки передач Подробнее |
|
|
|
|
67 | 870024 |
Болт М10х1,25-6gх40 Подробнее |
|
| 68 | 14.1702184 |
Штифт установочный Подробнее |
|
|
| 69 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
