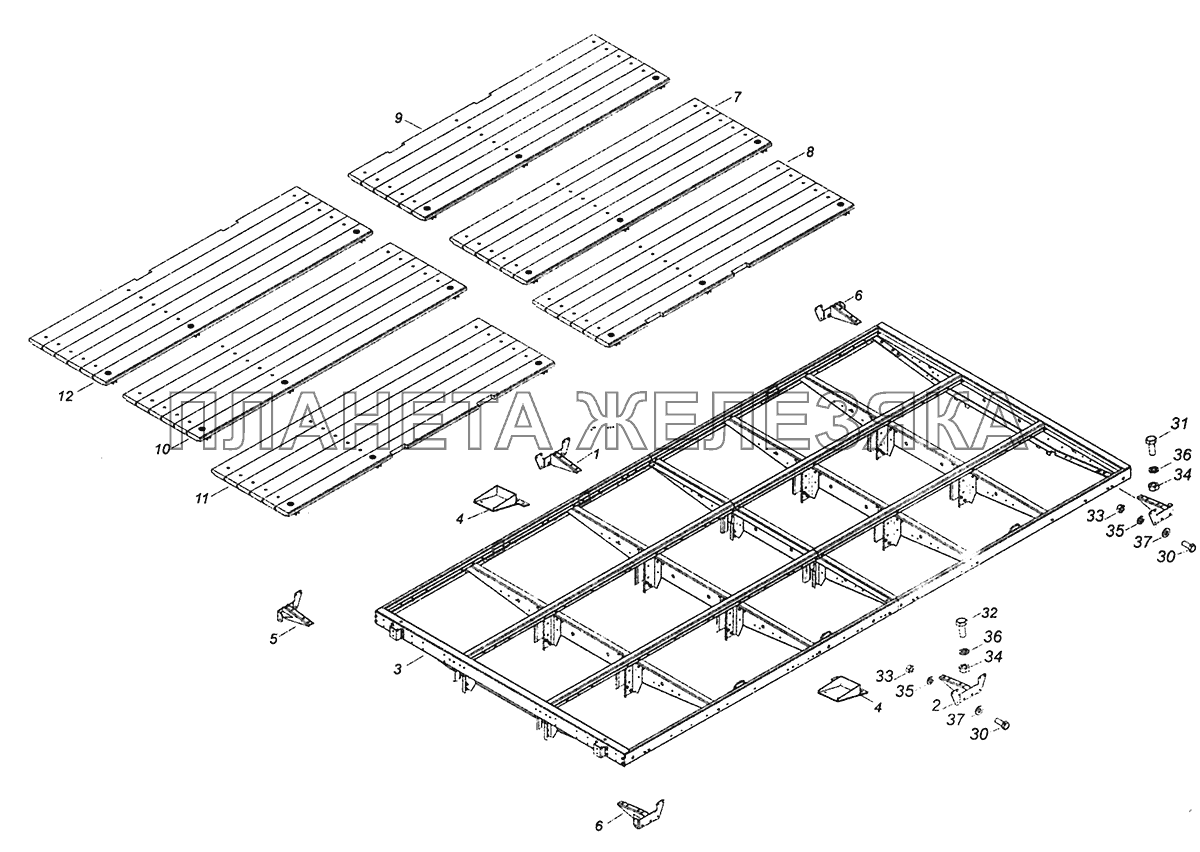

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1 | 4308-8410082 |
Кронштейн опоры правый Подробнее |
|
|
2 | 4308-8410083 |
Кронштейн опоры левый Подробнее |
|
|
3 | 4308-8501016-90 |
Каркас основания платформы Подробнее |
|
|
4 | 4308-8502022 |
Упор средней стойки Подробнее |
|
|
5 | 53215-8502030-70 |
Упор передней правой стойки Подробнее |
|
|
6 | 53215-8502031-70 |
Упор передней левой стойки Подробнее |
|
|
7 | 65117-8522030-73 |
Щит пола №1 средний Подробнее |
|
|
8 | 65117-8522031-73 |
Щит пола №1 правый Подробнее |
|
|
9 | 65117-8522032-73 |
Щит пола №1 левый Подробнее |
|
|
10 | 65117-8522047-73 |
Щит пола №3 средний Подробнее |
|
|
11 | 65117-8522048-73 |
Щит пола №3 правый Подробнее |
|
|
12 | 65117-8522049-73 |
Щит пола №3 левый Подробнее |
|
|
30 | 1\60434\21 |
Болт М8-6gx20 Подробнее |
|
|
31 | 1\59707\31 |
Болт М10x1,25-6gx25 Подробнее |
|
|
32 | 1\13069\21 |
Болт М 10x1,25-6gx30 Подробнее |
|
|
33 | 1\61008\11 |
Гайка М8-6Н Подробнее |
|
|
34 | 1\21647\11 |
Гайка М10х1,25-6Н Подробнее |
|
|
35 | 1\05166\77 |
Шайба пружинная 8 Подробнее |
|
|
36 | 1\05168\77 |
Шайба пружинная 10 Подробнее |
|
|
37 | 1\05196\01 |
Шайба плоская 8x17 Подробнее |
|
