| ← 4308-3500006 Установка пневмотормозов | 4308-3500006-40 Установка пневмотормозов → |

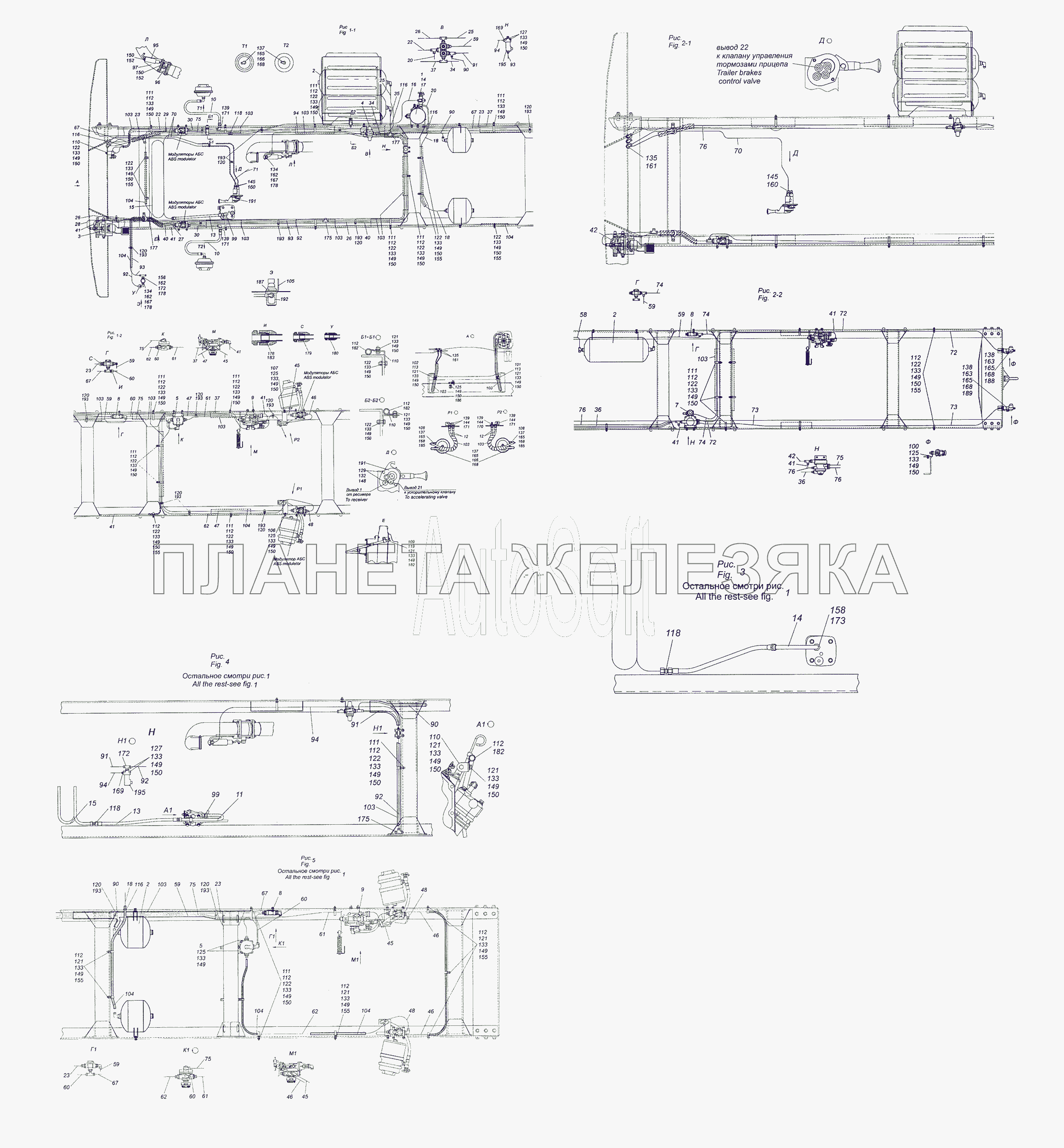

/133.gif "4308-3500006-22 Установка пневмотормозов КамАЗ-4308 (2008)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4308-3500006-22 |
Установка пневмотормозов Подробнее |
|
||
| 4308-3500006-24 |
Установка пневмотормозов Подробнее |
|
||
| 1 | 4308-3500011-12 |
Установка осушителя Подробнее |
|
|
| 1 | 4308-3500011-24 |
Установка осушителя Подробнее |
|
|
| 2 | 4308-3500013-20 |
Установка воздушных ресиверов Подробнее |
|
|
| 3 | 6520-3500014 |
Установка двухсекционного тормозного крана Подробнее |
|
|
| 4 | 4308-3500015 |
Установка четырехконтурного защитного клапана Подробнее |
|
|
| 5 | 4308-3500018-20 |
Ускорительный клапан с соединительной арматурой Подробнее |
|
|
| 7 | 4308-3500022-20 |
Клапан управления тормозами прицепа с соединительной арматурой Подробнее |
|
|
| 8 | 4308-3500062 |
Установка двухмагистрального клапана Подробнее |
|
|
| 9 | 4308-3500033 |
Установка регулятора тормозных сил Подробнее |
|
|
 |
10 | 5425-3506060 |
Шланг гибкий к двухсекционному крану Подробнее |
|
| 12 | 54112-3506060 |
Шланг гибкий Подробнее |
|
|
| 13 | 6520-3506060 |
Шланг гибкий соединительный Подробнее |
|
|
| 15 | 4308-3506180 |
Установка охладителя Подробнее |
|
|
| 16 | 4308-3506190 |
Трубка Подробнее |
|
|
| 17 | 4308-3500011-26 |
Установка осушителя Подробнее |
|
|
| 18 | 53205-3506120 |
Трубка Подробнее |
|
|
| 20 | 53215-3506090 |
Трубка в сборе Подробнее |
|
|
| 22 | 53215-3506258 |
Трубка Подробнее |
|
|
| 23 | 53205-3506436 |
Трубка Подробнее |
|
|
| 25 | 53215-3506085 |
Трубка Подробнее |
|
|
| 26 | 53215-3506480 |
Трубка Подробнее |
|
|
| 27 | 53215-3506080 |
Трубка Подробнее |
|
|
| 28 | 53215-3506101 |
Трубка в сборе Подробнее |
|
|
| 29 | 53215-3506205 |
Трубка Подробнее |
|
|
| 30 | 53215-3506030 |
Трубка Подробнее |
|
|
| 34 | 53215-3506020 |
Трубка Подробнее |
|
|
| 35 | 53205-3506030 |
Втулка Подробнее |
|
|
| 36 | 53205-3506320 |
Трубка диам. 8 Подробнее |
|
|
| 37 | 53215-3506290 |
Трубка Подробнее |
|
|
| 40 | 53215-3506450 |
Трубка Подробнее |
|
|
| 41 | 53205-3506436 |
Трубка Подробнее |
|
|
| 42 | 53205-3506260 |
Трубка Подробнее |
|
|
| 45 | 53215-3506035 |
Трубка Подробнее |
|
|
| 46 | 53215-3506205 |
Трубка Подробнее |
|
|
| 48 | 53215-3506030 |
Трубка Подробнее |
|
|
| 58 | 53215-3506076 |
Трубка Подробнее |
|
|
| 59 | 53215-3506060 |
Трубка Подробнее |
|
|
| 60 | 53215-3506040 |
Трубка Подробнее |
|
|
| 61 | 53215-3506140 |
Трубка Подробнее |
|
|
| 62 | 53215-3506205 |
Трубка Подробнее |
|
|
| 67 | 53205-3506455 |
Скоба Подробнее |
|
|
| 70 | 53205-3506168 |
Трубка Подробнее |
|
|
| 71 | 53205-3506030 |
Втулка Подробнее |
|
|
| 72 | 53215-3506360 |
Трубопровод Подробнее |
|
|
| 73 | 53215-3506258 |
Трубка Подробнее |
|
|
| 74 | 53215-3506150 |
Трубка Подробнее |
|
|
| 75 | 53205-3506470 |
Трубка Подробнее |
|
|
| 76 | 53205-3506485 |
Трубка Подробнее |
|
|
| 90 | 53205-3506075 |
Трубка Подробнее |
|
|
| 91 | 53205-3506230 |
Трубка Подробнее |
|
|
| 92 | 53205-3506260 |
Трубка Подробнее |
|
|
| 93 | 53205-3570342 |
Трубка Подробнее |
|
|
| 94 | 53205-3570140 |
Трубка Подробнее |
|
|
| 95 | 53205-3570205 |
Трубка Подробнее |
|
|
| 96 | 6460-3570014-10 |
Корпус вспомогательного тормоза с заслонкой Подробнее |
|
|
| 97 | 6460-3570100-10 |
Кронштейн Подробнее |
|
|
| 99 | 4308-3509420 |
Угольник ввертный Подробнее |
|
|
| 100 | 5320-3521019-10 |
Кронштейн Подробнее |
|
|
| 101 | 5320-3724048 |
Держатель заднего правого пучка проводов Подробнее |
|
|
| 102 | 5320-3724049 |
Держатель заднего левого пучка проводов Подробнее |
|
|
| 103 | 53205-3506431 |
Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 104 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 105 | 4308-3570083 |
Кронштейн Подробнее |
|
|
| 106 | 4326-3506088 |
Кронштейн крепления шлангов Подробнее |
|
|
| 107 | 4326-3506089 |
Кронштейн крепления шлангов Подробнее |
|
|
| 108 | 5297-3506016 |
Тройник Подробнее |
|
|
| 109 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 110 | 43118-3125270-20 |
Кронштейн Подробнее |
|
|
| 111 | 5320-3506432 |
Скоба Подробнее |
|
|
| 112 | 53205-3506430 |
Втулка трубки Подробнее |
|
|
| 113 | 5320-3724047 |
Втулка уплотнительная держателя пучков проводов Подробнее |
|
|
| 116 | 5320-3703301 |
Втулка проходная Подробнее |
|
|
 |
118 | 53205-3506452 |
Штуцер проходной Подробнее |
|
| 119 | 53205-8120032 |
Кронштейн Подробнее |
|
|
| 120 | 53205-3401228 |
Хомут Подробнее |
|
|
| 121 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 122 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 125 | 1/60438/21 |
Болт М8-6gх30 Подробнее |
|
|
| 127 | 1/60443/21 |
Болт М8-6gх55 Подробнее |
|
|
| 128 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 129 | 1/33013/01 |
Винт М6-6gх16 Подробнее |
|
|
| 131 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 132 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 133 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 134 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 135 | 1/07913/11 |
Гайка низкая М14х1,5-6Н Подробнее |
|
|
| 137 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 138 | 1/07266/11 |
Гайка низкая М18х1,5-6Н Подробнее |
|
|
 |
139 | 1/07267/11 |
Гайка низкая М20х1,5-6Н Подробнее |
|
| 144 | 1/02984/60 |
Прокладка 12,2х18х1,5 Подробнее |
|
|
| 145 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 148 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 149 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 150 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 151 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 152 | 1/07963/01 |
Шплинт разводной 3х15 Подробнее |
|
|
| 153 | 853784-01 |
Палец Подробнее |
|
|
| 155 | 853938 |
Скоба Подробнее |
|
|
| 156 | 853962 |
Переходник ввертный Подробнее |
|
|
| 160 | 853978 |
Штуцер ввертный Подробнее |
|
|
| 161 | 861002-10 |
Угольник Подробнее |
|
|
 |
162 | 861022 |
Шайба 10 Подробнее |
|
 |
163 | 861339 |
Штуцер фланцевый проходной Подробнее |
|
 |
165 | 861023 |
Шайба Подробнее |
|
 |
166 | 861024 |
Шайба Подробнее |
|
| 167 | 861328 |
Угольник Подробнее |
|
|
| 168 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 169 | 864870 |
Штуцер ввертный Подробнее |
|
|
 |
170 | 864863 |
Тройник фланцевый проходной Подробнее |
|
| 171 | 864825 |
Угольник фланцевый проходной Подробнее |
|
|
| 172 | 864892 |
Тройник ввертной симметричный Подробнее |
|
|
| 175 | 864919 |
Тройник проходной Подробнее |
|
|
| 177 | 864921 |
Тройник 12 проходной Подробнее |
|
|
| 178 | 864273П |
Кольцо уплотнительное Подробнее |
|
|
| 179 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
| 180 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 182 | 864411-01 |
Хомут Подробнее |
|
|
| 183 | 45104999101500 |
Кольцо 012-015-19-2-2 ГОСТ 9833-76 Подробнее |
|
|
| 185 | 16-3515310 |
Клапан контрольного вывода в сборе Подробнее |
|
|
 |
186 | 16-3515510 |
Кран экстренного растормаживания в сборе Подробнее |
|
 |
187 | 100-3537139 |
Гайка М26х1,5-6Н Подробнее |
|
| 188 | 6022-3521110 |
Головка соединительная автоматическая Подробнее |
|
|
| 189 | 6023-3521111 |
Головка соединительная автоматическая Подробнее |
|
|
| 191 | 6029-3537310-30 |
Кран стояночного тормоза с ручным управлением в сборе Подробнее |
|
|
| 192 | 8002-3537110 |
Кран пневматический Подробнее |
|
|
| 193 | 2108-3401228 |
Хомут Подробнее |
|
|
| 195 | 45104354200100 |
Клапан электромагнитный 7Д3.254.022-10 Подробнее |
|
