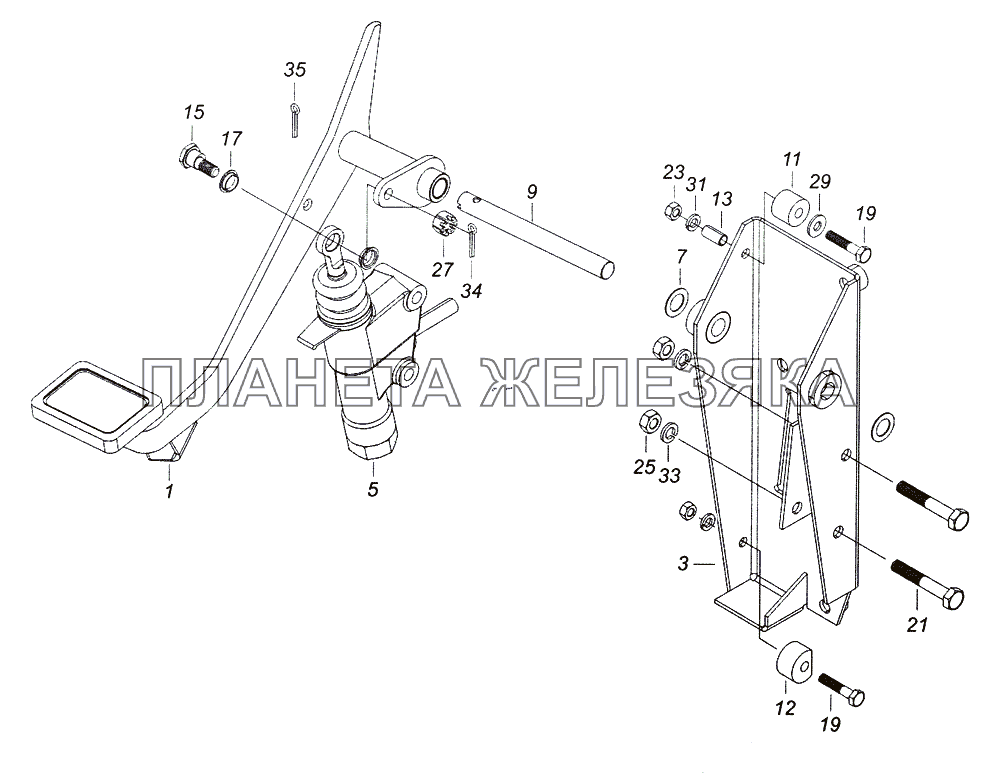

/33.gif "4308-1602008 Педаль сцепления с кронштейном и главным цилиндром КамАЗ-4308 (2008)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5320-1602010 |
Педаль сцепления в сборе Подробнее |
|
|
| 3 | 53205-1602063 |
Кронштейн оси педали сцепления (сварка) Подробнее |
|
|
 |
5 | 5320-1602510-10 |
Главный цилиндр управления сцеплением в сборе Подробнее |
|
| 7 | 5320-1602023 |
Шайба упорная ступицы педали сцепления Подробнее |
|
|
| 9 | 5320-1602055 |
Ось педали сцепления Подробнее |
|
|
| 11 | 5320-1602070 |
Ограничитель хода педали сцепления Подробнее |
|
|
| 12 | 53205-1602070-10 |
Ограничитель хода педали сцепления Подробнее |
|
|
| 13 | 5320-1602071 |
Втулка распорная Подробнее |
|
|
 |
15 | 5320-1602571 |
Палец толкателя главного цилиндра управления сцеплением Подробнее |
|
| 17 | 5320-1602573 |
Втулка пальца толкателя главного цилиндра управления сцеплением Подробнее |
|
|
| 19 | 1/60439/21 |
Болт М8-6gх35 Подробнее |
|
|
| 21 | 1/13437/21 |
Болт М10х1,25-6gх65 Подробнее |
|
|
| 23 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 25 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 27 | 1/079920/11 |
Гайка М10х1,25 Подробнее |
|
|
| 29 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 31 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 33 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 34 | 1/07344/01 |
Шплинт разводной 2х25 Подробнее |
|
|
| 35 | 1/07350/01 |
Шплинт 4,7х50 Подробнее |
|
