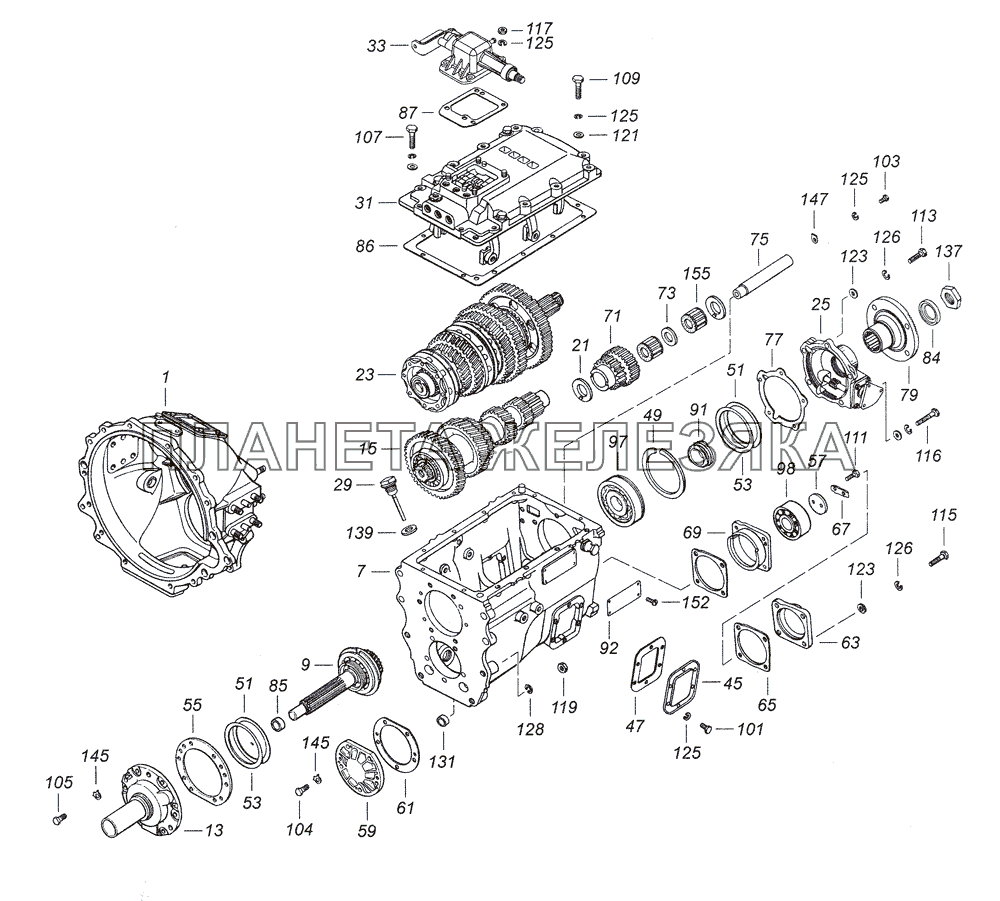

/38.gif "141.1700108-10 Коробка передач с картером сцепления КамАЗ-4308 (2008)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 141.1700108-10 |
Коробка передач с картером сцепления Подробнее |
|
||
| 141.1700108-11 |
Коробка передач с картером сцепления Подробнее |
|
||
| 1 | 4308-1601008 |
Картер сцепления в сборе Подробнее |
|
|
| 1 | 4308-1601008-10 |
Картер сцепления Подробнее |
|
|
| 7 | 14.1701010 |
Картер коробки передач в сборе Подробнее |
|
|
| 9 | 141.1701025-30 |
Вал первичный коробки передач в сборе Подробнее |
|
|
| 13 | 14.1701039-60 |
Крышка подшипника первичного вала в сборе Подробнее |
|
|
| 15 | 141.1701047 |
Вал промежуточный в сборе Подробнее |
|
|
| 21 | 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
|
| 23 | 141.1701100-20 |
Вал вторичный коробки передач в сборе Подробнее |
|
|
| 25 | 14.1701200 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
|
| 29 | 14.1701440 |
Указатель уровня масла в коробке передач в сборе Подробнее |
|
|
| 31 | 14.1702010 |
Механизм переключения передач в сборе Подробнее |
|
|
 |
33 | 142.1702200 |
Опора рычага переключения передач Подробнее |
|
| 45 | 14.1701020 |
Крышка люка привода отбора мощности коробки передач Подробнее |
|
|
| 47 | 14.1701021-01 |
Прокладка крышки люка привода отбора мощности коробки передач Подробнее |
|
|
| 49 | 14.1701034 |
Кольцо стопорное Подробнее |
|
|
| 51 | 14.1701035 |
Прокладка регулировочная Подробнее |
|
|
 |
53 | 14.1701036 |
Прокладка регулировочная Подробнее |
|
 |
55 | 14.1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 57 | 14.1701060 |
Шайба упорная Подробнее |
|
|
| 59 | 14.1701068 |
Крышка переднего подшипника промежуточного вала Подробнее |
|
|
 |
61 | 14.1701069 |
Прокладка Подробнее |
|
 |
63 | 14.1701074 |
Крышка заднего подшипника промежуточного вала Подробнее |
|
 |
65 | 14.1701075 |
Прокладка крышки заднего подшипника промежуточного вала Подробнее |
|
| 67 | 14.1701076 |
Планка стопорная болтов упорной шайбы Подробнее |
|
|
 |
69 | 14.1701078 |
Стакан заднего подшипника промежуточного вала Подробнее |
|
 |
71 | 14.1701082 |
Блок шестерен заднего хода Подробнее |
|
 |
73 | 14.1701084 |
Втулка промежуточная подшипников блока зубчатых колес Подробнее |
|
| 75 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
|
 |
77 | 14.1701203 |
Прокладка крышки подшипника Подробнее |
|
| 79 | 141.1701240-50 |
Фланец крепления кардана к вторичному валу коробки передач Подробнее |
|
|
| 84 | 141.1701242-50 |
Пружина тарельчатая Подробнее |
|
|
| 85 | 4308.1701501 |
Втулка Подробнее |
|
|
| 86 | 14.1702014 |
Прокладка верхней крышки коробки передач Подробнее |
|
|
 |
87 | 14.1702122 |
Прокладка фланца верхней крышки Подробнее |
|
| 91 | 14.3802033 |
Червяк привода спидометра Подробнее |
|
|
| 92 | 14.3904020 |
Табличка заводская коробки передач Подробнее |
|
|
| 97 | 45104951000900 |
Подшипник 6-50412Ш1 шариковый радиальный однорядный с канавкой на наружном кольце Подробнее |
|
|
| 98 | 45104957000110 |
Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный Подробнее |
|
|
| 101 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
| 103 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 104 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 105 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 107 | 1/13070/21 |
Болт М10х1,25-6gх40 Подробнее |
|
|
| 109 | 1/12880/21 |
Болт М10х1,25-6gх60 Подробнее |
|
|
| 111 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 113 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 115 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 116 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 117 | 121647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 119 | 1/21641/11 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 121 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 123 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 125 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 126 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 128 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
 |
131 | 1/43290/07 |
Заглушка чашечная Подробнее |
|
| 137 | 870510 |
Гайка специальная М39х2-6Н Подробнее |
|
|
| 139 | 870632 |
Шайба уплотнительная 30х42х2 Подробнее |
|
|
 |
145 | 870851 |
Шайба замковая 10 Подробнее |
|
| 147 | 870862 |
Шайба 11 стопорная Подробнее |
|
|
 |
152 | 33.1111910 |
Гвоздь нарезной Подробнее |
|
| 155 | 4625321821 |
Подшипник 64907К роликовый радиальный с длинными цилиндрическими роликами без колец Подробнее |
|
