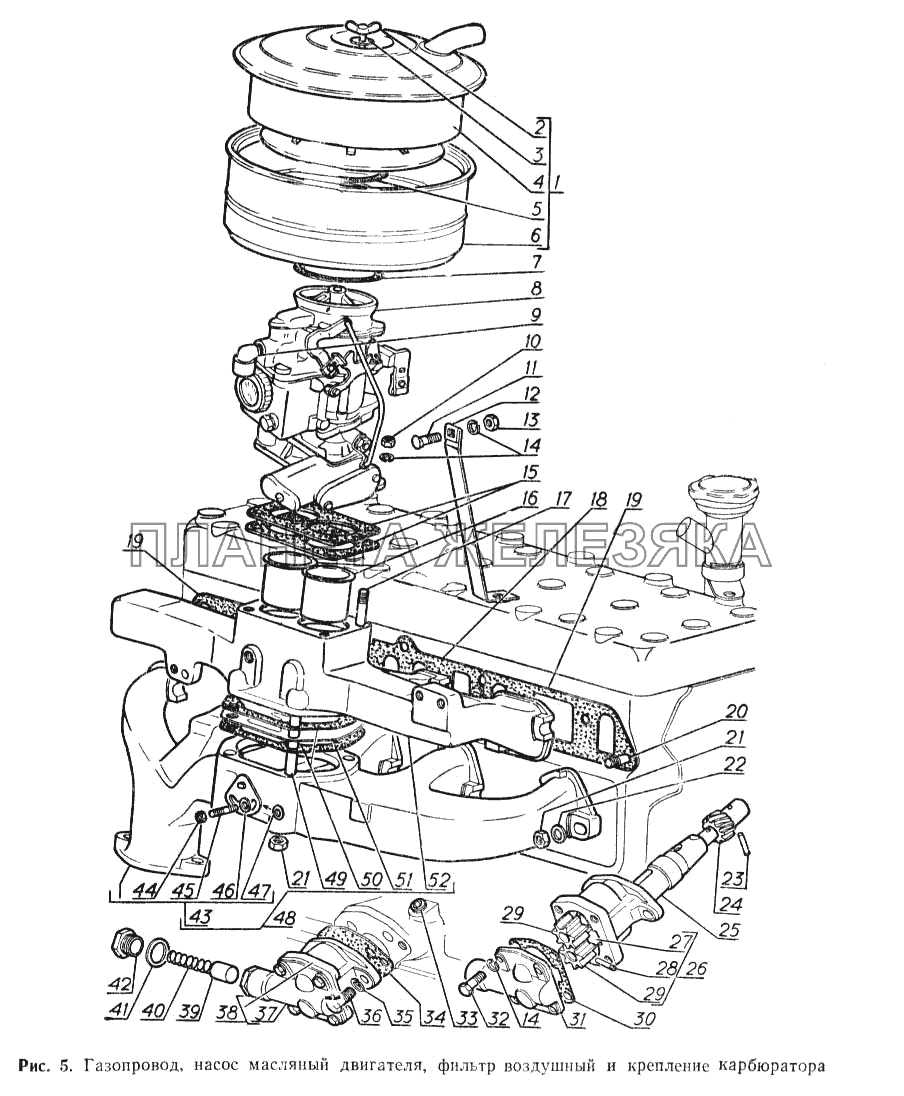

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 52-08-1109009 |
Фильтр с транспортной скобой в сборе (для запасных частей) Подробнее |
|
||
| 1 | 52-08-1109010 |
Фильтр воздушный в сборе Подробнее |
|
|
| 2 | 52-01-1109158 |
Винт крепления в сборе Подробнее |
|
|
| 3 | 252037-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 4 | 51А-1109013 |
Элемент с крышкой в сборе Подробнее |
|
|
| 5 | 21-1109042 |
Прокладка горловины крышки воздушного фильтра Подробнее |
|
|
| 6 | 52-04-1109033 |
Корпус в сборе Подробнее |
|
|
| 7 | 21-1109129 |
Прокладка патрубка крепления воздушного фильтра Подробнее |
|
|
 |
8 | К126И |
Карбюратор (52-04-1107010) Подробнее |
|
| 9 | 298348-П21 |
Штуцер КГ 1/4" Подробнее |
|
|
| 10 | 250503-П29 |
Гайка М8х1-4Н5Н Подробнее |
|
|
| 11 | 290570-П29 |
Болт М8х1-6gх18 Подробнее |
|
|
| 12 | 51А-1109142 |
Кронштейн крепления фильтра Подробнее |
|
|
 |
13 | 250511-П29 |
Гайка М8х1-6Н ОСТ 37.001.124-93 Подробнее |
|
| 14 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 14 | 252135-П29 |
Шайба 8Т Подробнее |
|
|
| 14 | 252135-П29 |
Шайба 8Т Подробнее |
|
|
| 15 | 53Ф-1107015 |
Прокладка установочная Подробнее |
|
|
| 16 | 51А-1008130 |
Втулка направляющая впускной трубы Подробнее |
|
|
| 17 | 216331-П2 |
Шпилька М8Х72 крепления карбюратора Подробнее |
|
|
| 18 | 12-1008080 |
Прокладка газопровода средняя Подробнее |
|
|
| 19 | 12-1008084 |
Прокладка газопровода крайняя Подробнее |
|
|
| 20 | 291798-П |
Шпилька М10х1х30 Подробнее |
|
|
| 21 | 292782-П |
Гайка М10х1 Подробнее |
|
|
| 21 | 292782-П |
Гайка М10х1 Подробнее |
|
|
| 22 | 293318-П |
Шайба 10 Подробнее |
|
|
| 23 | 258616-П |
Штифт 4х22 Подробнее |
|
|
| 24 | 11-6551 |
Шестерня привода масляного насоса Подробнее |
|
|
| 25 | 70-6603-Б |
Корпус масляного насоса в сборе Подробнее |
|
|
| 26 | 51А-1011040-02 |
Валик в сборе Подробнее |
|
|
| 27 | 70-6609-Б |
Валик масляного насоса Подробнее |
|
|
| 28 | 258926-П |
Штифт 3х18 Подробнее |
|
|
| 29 | 49-1011031 |
Шестерня Подробнее |
|
|
| 30 | 51А-1011065-01 |
Прокладка крышки Подробнее |
|
|
| 31 | 49Б-1011052 |
Крышка Подробнее |
|
|
| 32 | 201458-П8 |
Болт М8х1,25х25 Подробнее |
|
|
| 33 | 296563-П29 |
Пробка КГ3/8" Подробнее |
|
|
| 34 | 11-6605-А1 |
Прокладка корпуса масляного насоса Подробнее |
|
|
| 35 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 36 | 201499-П8 |
Болт М10-6gх30 Подробнее |
|
|
| 37 | 49Б-1011050 |
Крышка в сборе Подробнее |
|
|
| 38 | 51-1011010-04 |
Насос масляный в сборе Подробнее |
|
|
| 39 | 51А-1011062 |
Плунжер редукционного клапана Подробнее |
|
|
| 40 | 21-1011058-Б |
Пружина редукционного клапана Подробнее |
|
|
| 41 | 297248-П |
Прокладка диаметром 18 пробки в сборе Подробнее |
|
|
| 42 | 296494-П8 |
Пробка М18х1,5х12 Подробнее |
|
|
| 43 | 51-1008024-Б |
Коллектор выпускной в сборе Подробнее |
|
|
| 44 | 250533-П |
Гайка М6х0,75-6Н Подробнее |
|
|
| 45 | 291678-П |
Шпилька М6х0,75х14 сектора заслонки подогрева смеси Подробнее |
|
|
| 46 | 252004-П8 |
Шайба 6 Подробнее |
|
|
| 47 | 293236-П |
Шайба 6 нижняя Подробнее |
|
|
| 48 | 53Ф-1008010 |
Газопровод двигателя в сборе Подробнее |
|
|
| 49 | 291814-П |
Шпилька М10х1х82 Подробнее |
|
|
| 50 | 12-1008019-21 |
Прокладка между впускной трубой и выпускным коллектором Подробнее |
|
|
| 51 | 12-1008020-Б1 |
Пластина подогрева смеси газопровода Подробнее |
|
|
| 52 | 40П-1008015 |
Труба впускная Подробнее |
|
