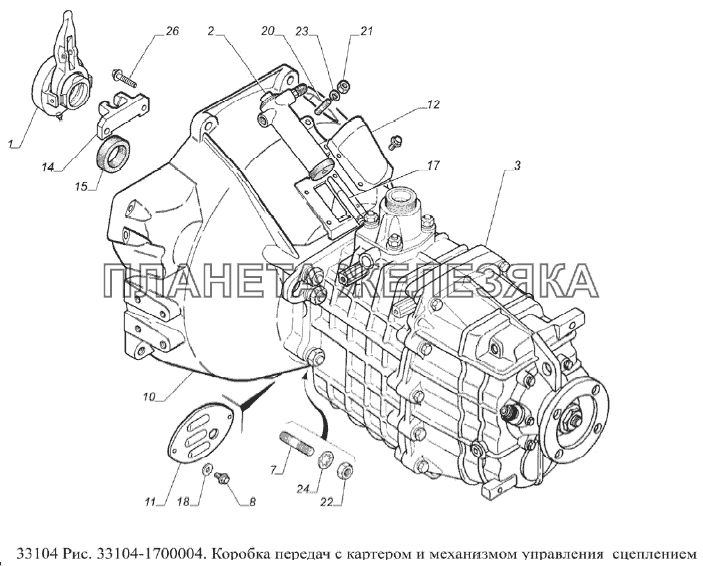

/28.gif "Коробка передач с картером и механизмом управления сцеплением ГАЗ-33104 Валдай Евро 3")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 4301-1601180 |
Муфта с вилкой в сборе Подробнее |
|
 |
2 | 4301-1602510 |
Цилиндр рабочий привода сцепления Подробнее |
|
| 3 | 33104-1700010 |
Коробка передач Подробнее |
|
|
| 7 | 45 3114 9485 |
Шпилька М14х(2-Сп/1,5)х32 Подробнее |
|
|
| 8 | Е24406 |
Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 Подробнее |
|
|
| 10 | 33104-1601015 |
Картер сцепления Подробнее |
|
|
| 11 | 52-1601022 |
Крышка люка картера сцепления Подробнее |
|
|
| 12 | 4301-1601022 |
Крышка люка картера Подробнее |
|
|
 |
14 | 3309-1601215 |
Опора вилки Подробнее |
|
| 15 | 4301-1601256 |
Кольцо защитное Подробнее |
|
|
| 17 | 31029-1602522-50 |
Толкатель вилки выключения сцепления Подробнее |
|
|
| 18 | 293236-П29 |
Шайба 6 Подробнее |
|
|
| 20 | 45 9952 3513 |
Шпилька М8х1-4Нх20 крепления рабочего цилиндра Подробнее |
|
|
 |
21 | 250511-П29 |
Гайка М8х1-6Н ОСТ 37.001.124-93 Подробнее |
|
| 22 | 250559-П29 |
Гайка М14х1,5-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 23 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 24 | 252178-П29 |
Шайба 2-14 ОСТ 37.001.145-75 Подробнее |
|
|
| 26 | 45 9377 1165 |
Болт Подробнее |
|
