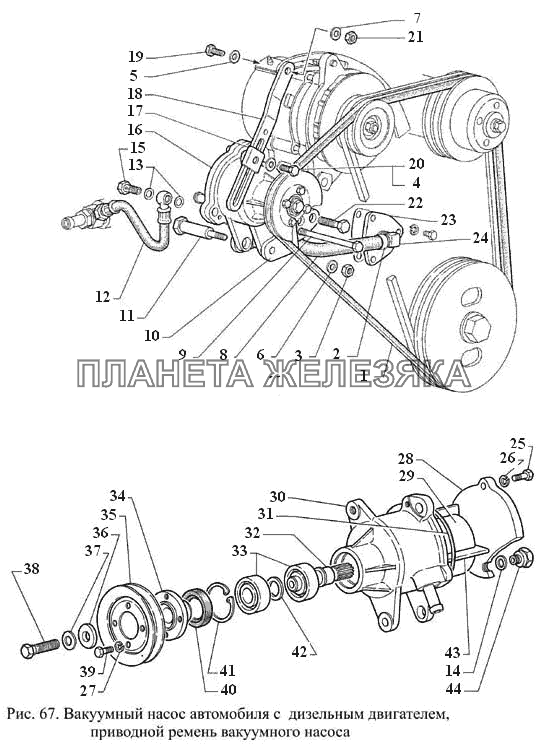

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 66-1308020-10 |
Ремень привода вентилятора Подробнее |
|
|
| 2 | ТОRRО12-22/9-С6W1 |
Хомут 12-18 Подробнее |
|
|
| 3 | 4595631-253 |
Гайка М8-6Н ОСТ 37.001.137-83 Подробнее |
|
|
| 4 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 5 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 6 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 7 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 8 | 33081-3548100 |
Шланг слива масла Подробнее |
|
|
| 9 | 200283-П29 |
Болт М8-6gх120 ОСТ 37.001.122-96 Подробнее |
|
|
 |
10 | 33081-3548064 |
Кронштейн Подробнее |
|
| 11 | 33081-3548104 |
Болт установочный Подробнее |
|
|
 |
12 | 33081-3548110 |
Маслопровод Подробнее |
|
| 13 | 560.3548277 |
Прокладка 10х14 Подробнее |
|
|
| 14 | 560.3548277 |
Прокладка 10х14 Подробнее |
|
|
| 15 | 560.3548276 |
Болт-штуцер 10 Подробнее |
|
|
| 16 | 33081-3548010 |
Насос вакуумный Подробнее |
|
|
| 17 | 70-10003 |
Скоба прижимная Подробнее |
|
|
 |
18 | 33081-3548050 |
Планка натяжная Подробнее |
|
 |
19 | 201456-П29 |
Болт М8-6gх20 ОСТ 37.001.123-96 Подробнее |
|
|
|
20 | 201456-П29 |
Болт М8-6gх20 ОСТ 37.001.123-96 Подробнее |
|
| 21 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
 |
22 | 200315-П29 |
Болт М10-6gх40 ОСТ 37.001.122-96 Подробнее |
|
| 23 | 33081-3548034 |
Фланец Подробнее |
|
|
| 24 | 66-02-4222017 |
Штуцер угловой Подробнее |
|
|
 |
25 | 201420-П29 |
Болт М6-6gх20 ОСТ 37.001.123-96 Подробнее |
|
| 26 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 27 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 28 | 3306-3548180-10 |
Крышка вакуумного насоса Подробнее |
|
|
| 29 | 3306-3548030 |
Ротор Подробнее |
|
|
| 30 | 3306-3548015-10 |
Корпус вакуумного насоса Подробнее |
|
|
| 31 | 41-3224087 |
Кольцо уплотнительное Подробнее |
|
|
| 32 | 3306-3548044-10 |
Валик ротора Подробнее |
|
|
| 33 | 4619120-949 |
Подшипник 60203АК ТУ 37.006.060-80 Подробнее |
|
|
| 34 | 3306-3548034-10 |
Фланец Подробнее |
|
|
| 35 | 33081-3548060 |
Шкив Подробнее |
|
|
| 36 | 4599526-738 |
Шайба 10 Подробнее |
|
|
| 37 | 4301-1601301 |
Шайба 10х20 коническая Подробнее |
|
|
 |
38 | 290775-П29 |
Болт М10-6gх40 Подробнее |
|
 |
39 | 201415-П29 |
Болт М6-6gх10 ОСТ 37.001.123-96 Подробнее |
|
| 40 | 3306-3548282 |
Манжета 24х40-7 Подробнее |
|
|
| 41 | 31011-3407230 |
Кольцо стопорное Подробнее |
|
|
| 42 | 3306-3548038 |
Втулка Подробнее |
|
|
| 43 | 3306-3548025 |
Лопатка ротора Подробнее |
|
|
| 44 | 3306-3548202 |
Переходник Подробнее |
|
