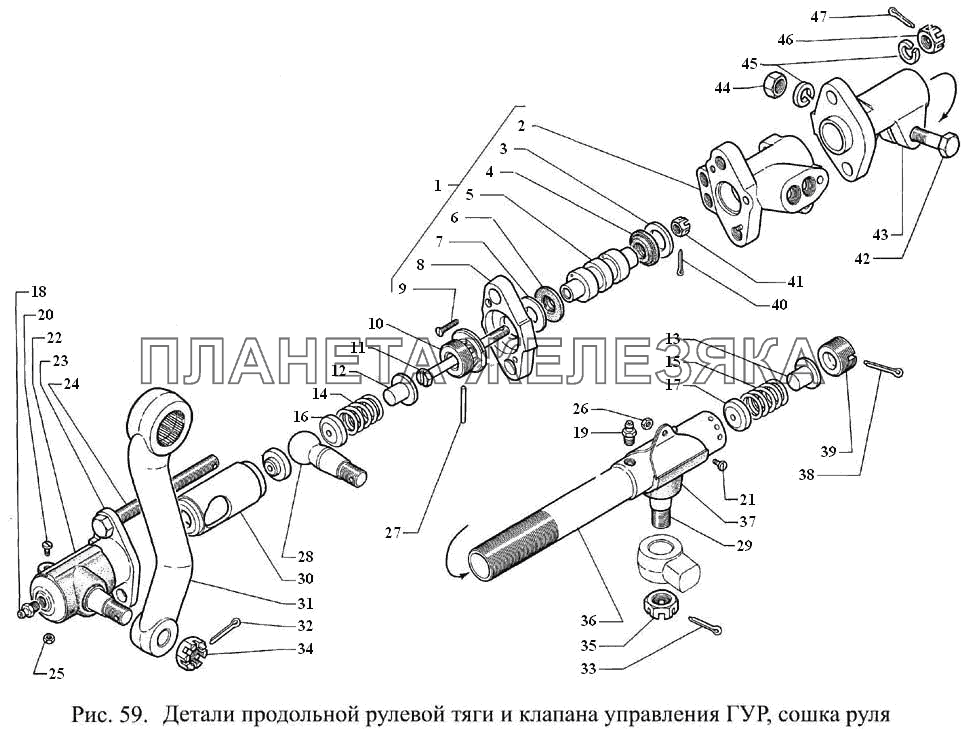

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
![]() |
1 | 33097-3430010 |
Клапан управления гидроусилителя руля Подробнее |
|
2 | 4301-3430014 |
Корпус клапана управления гидроусилителя руля Подробнее |
|
|
3 | 66-01-3430038 |
Шайба опорная сальника золотника клапана управления гидроусилителя руля Подробнее |
|
|
4 | 66-01-3430040 |
Сальник золотника внутренний Подробнее |
|
|
5 | 66-3430018-01 |
Золотник Подробнее |
|
|
6 | 66-01-3430044 |
Сальник золотника наружный Подробнее |
|
|
7 | 3308-3430038 |
Шайба опорная сальника золотника клапана управления гидроусилителя руля Подробнее |
|
|
8 | 33097-3430030-01 |
Переходник клапана управления Подробнее |
|
|
9 | 221555-П29 |
Винт М4-6gх18 ОСТ 37.001.125-81 Подробнее |
|
|
10 | 49Б-3003026 |
Гайка стакана продольной тяги рулевого управления Подробнее |
|
|
11 | 41-3003027 |
Болт соединительный золотника Подробнее |
|
|
12 | 51-3003019 |
Ограничитель хода пружины продольной рулевой тяги Подробнее |
|
|
13 | 51-3003019 |
Ограничитель хода пружины продольной рулевой тяги Подробнее |
|
|
14 | 51-3003021 |
Пружина продольной рулевой тяги Подробнее |
|
|
15 | 51-3003021 |
Пружина продольной рулевой тяги Подробнее |
|
|
16 | 51-3003023 |
Сухарь пальца продольной рулевой тяги Подробнее |
|
|
17 | 51-3003023 |
Сухарь пальца продольной рулевой тяги Подробнее |
|
|
![]() |
18 | 264020-П29 |
Масленка 1.3 Ц6.хр ГОСТ 19853-74 Подробнее |
|
![]() |
19 | 264020-П29 |
Масленка 1.3 Ц6.хр ГОСТ 19853-74 Подробнее |
|
20 | 224570-П29 |
Винт М4-6gх8 ОСТ 37.001.130-81 Подробнее |
|
|
21 | 224570-П29 |
Винт М4-6gх8 ОСТ 37.001.130-81 Подробнее |
|
|
22 | 66-3003036-02 |
Муфта защитная в сборе Подробнее |
|
|
23 | 33097-3414016 |
Наконечник шарнира рулевой тяги Подробнее |
|
|
24 | 33097-3414027 |
Болт М12х1,25х134 Подробнее |
|
|
25 | 250462-П29 |
Гайка М4-6Н ОСТ 37.001.124-93 Подробнее |
|
|
26 | 250462-П29 |
Гайка М4-6Н ОСТ 37.001.124-93 Подробнее |
|
|
27 | 4598410-350 |
Штифт 3х36 ОСТ 37.001.118-2000 Подробнее |
|
|
![]() |
28 | 52-3003040-А |
Палец продольной рулевой тяги шаровой длинный Подробнее |
|
![]() |
29 | 52-3003040-А |
Палец продольной рулевой тяги шаровой длинный Подробнее |
|
30 | 33097-3414018 |
Стакан наконечника продольной тяги Подробнее |
|
|
![]() |
31 | 33097-3401090 |
Сошка рулевого механизма Подробнее |
|
![]() |
32 | 258054-П29 |
Шплинт 4х32 ОСТ 37.001.171-93 Подробнее |
|
![]() |
33 | 258054-П29 |
Шплинт 4х32 ОСТ 37.001.171-93 Подробнее |
|
![]() |
34 | 250979-П29 |
Гайка М16х1,5-6Н ОСТ 37.001.108-93 Подробнее |
|
![]() |
35 | 250979-П29 |
Гайка М16х1,5-6Н ОСТ 37.001.108-93 Подробнее |
|
36 | 33097-3414012 |
Тяга продольная с заглушкой Подробнее |
|
|
37 | 52-3003036-01 |
Муфта защитная продольной рулевой тяги в сборе Подробнее |
|
|
![]() |
38 | 258043-П29 |
Шплинт 3,2х40 ОСТ 37.001.171-93 Подробнее |
|
39 | 51-3003026 |
Пробка продольной рулевой тяги Подробнее |
|
|
40 | 258013-П29 |
Шплинт 2х16 ОСТ 37.001.171-93 Подробнее |
|
|
41 | 250867-П29 |
Гайка М8х1-6Н ОСТ 37.001.108-93 Подробнее |
|
|
42 | 201548-П29 |
Болт М12-6gх50 ОСТ 37.001.123-96 Подробнее |
|
|
43 | 33097-3414017 |
Наконечник рулевой тяги Подробнее |
|
|
![]() |
44 | 250514-П29 |
Гайка М12-6Н ОСТ 37.001.124-93 Подробнее |
|
45 | 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
|
![]() |
46 | 292816-П29 |
Гайка М12х1,25-6Н Подробнее |
|
47 | 258039-П29 |
Шплинт 3,2х20 ОСТ 37.001.171-93 Подробнее |
|
