Рама ЧМЗАП-9990


Установка подвески →

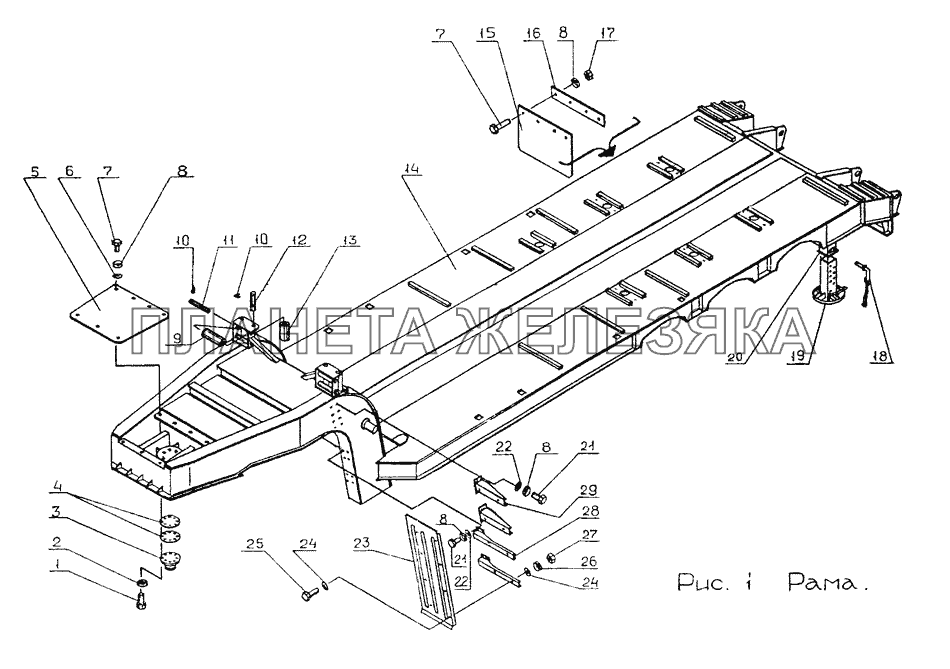

Рама ЧМЗАП-9990
  Номер детали Наименование детали
1 202251 Болт М20x1,5-6gx60.68.016 ГОСТ 7796-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 8
Сборочная еденица 600000.2704005
Покрытие без покрытия
3 600000.2704042 Шкворень поворотного устройства
Подробнее
Дополнительная информация:
Кол-во на "9990" 1
Сборочная еденица 600000.2704005
Модель 600000
Группа Устройство седельное
Подгруппа 2704
Порядковый номер детали 042
4 600000.2704060 Прокладка регулировочная
Подробнее
Дополнительная информация:
Кол-во на "9990" 3
Сборочная еденица 600000.2704005
Примечание Нет
Модель 600000
Группа Устройство седельное
Подгруппа 2704
Порядковый номер детали 060
5 600000.2801455 Лист настила № 1
Подробнее
Дополнительная информация:
Кол-во на "9990" 1
Сборочная еденица 600000.2800010
Модель 600000
Группа Рама
Подгруппа Рама
Порядковый номер детали 455
6 252039 Шайба 10
Подробнее
Дополнительная информация:
Кол-во на "9990" 7
Сборочная еденица 600000.2800010
Покрытие без покрытия
7 201497 Болт М10-6gx25.68.016 ГОСТ 7796-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 7
Сборочная еденица 600000.2800010
Покрытие без покрытия
7 252141 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 8
Сборочная еденица 600000.2704005
Покрытие без покрытия
8 252136 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 47
Сборочная еденица 600000.2800010
Покрытие без покрытия
9 600000.4510018 Ролик направляющий горизонтальный
Подробнее
Дополнительная информация:
Кол-во на "9990" 4
Сборочная еденица 600000.2800010
Модель 600000
Группа Лебедка
Подгруппа 4510
Порядковый номер детали 018
10 5523-4510019 Планка стопорная
Подробнее
Дополнительная информация:
Кол-во на "9990" 8
Сборочная еденица 600000.2800010
Модель 5523
Группа Лебедка
Подгруппа 4510
Порядковый номер детали 019
11 600000.4510088 Ось горизонтального ролика
Подробнее
Дополнительная информация:
Кол-во на "9990" 4
Сборочная еденица 600000.2800010
Модель 600000
Группа Лебедка
Подгруппа 4510
Порядковый номер детали 088
12 600000.4510090 Ось вертикального ролика
Подробнее
Дополнительная информация:
Кол-во на "9990" 4
Сборочная еденица 600000.2800010
Модель 600000
Группа Лебедка
Подгруппа 4510
Порядковый номер детали 090
13 600000.4510020 Ролик направляющим вертикальный
Подробнее
Дополнительная информация:
Кол-во на "9990" 4
Сборочная еденица 600000.2800010
Модель 600000
Группа Лебедка
Подгруппа 4510
Порядковый номер детали 020
14 600000.2800010 Рама
Подробнее
Дополнительная информация:
Кол-во на "9990" 1
Сборочная еденица 600000.2800010
Модель 600000
Группа Рама
Подгруппа Рама в сборе
Порядковый номер детали 010
15 9985-8404070 Брызговик
Подробнее
Дополнительная информация:
Кол-во на "9990" 2
Сборочная еденица 9990-8403004
Модель 9985
Группа Оперение
Подгруппа Крыло заднее
Порядковый номер детали 070
16 9985-8404340 Накладка крепления брызговика
Подробнее
Дополнительная информация:
Кол-во на "9990" 2
Сборочная еденица 9990-8403004
Модель 9985
Группа Оперение
Подгруппа Крыло заднее
Порядковый номер детали 340
17 250512 Гайка М10.6Н.6.016. ГОСТ 5915-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 8
Сборочная еденица 9990-8403004
Покрытие без покрытия
18 600000.2721214 Палец дополнительной опоры
Подробнее
Дополнительная информация:
Кол-во на "9990" 2
Сборочная еденица 600000.2701012
Модель 600000
Группа Устройство седельное
Подгруппа 2721
Порядковый номер детали 214
19 600000.2721020 Дополнительная опора
Подробнее
Дополнительная информация:
Сборочная еденица 600000.2701012
Модель 600000
Группа Устройство седельное
Подгруппа 2721
Порядковый номер детали 020
20 600000.2721100 Кожух опоры
Подробнее
Дополнительная информация:
Сборочная еденица 600000.2701012
Модель 600000
Группа Устройство седельное
Подгруппа 2721
Порядковый номер детали 100
21 201495 Болт М10-6gx20.68.016 ГОСТ 7796-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 32
Сборочная еденица 9990-8400002
Покрытие без покрытия
22 252006 Шайба 10 ОСТ 37.001.144-75
Подробнее
Дополнительная информация:
Кол-во на "9990" 32
Сборочная еденица 9990-8400002
Покрытие без покрытия
23 9990-8403015-10 Крыло
Подробнее
Дополнительная информация:
Кол-во на "9990" 2
Сборочная еденица 9990-8400002
Модель 9990
Группа Оперение
Подгруппа Крыло переднее и фартук крыла
Порядковый номер детали 015
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
24 252038 Шайба 8 ОСТ 37.001.144-75
Подробнее
Дополнительная информация:
Кол-во на "9990" 32
Сборочная еденица 9990-8400002
Покрытие без покрытия
25 201456 Болт М8-6gx20.68.016 ГОСТ 7796-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 16
Сборочная еденица 9990-8400002
Покрытие без покрытия
26 252135 Шайба 8Т 65Г 06 ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 16
Сборочная еденица 9990-8400002
Покрытие без покрытия
27 250510 Гайка 2М8.6Н. 6.016 ГОСТ 5915-70
Подробнее
Дополнительная информация:
Кол-во на "9990" 16
Сборочная еденица 9990-8400002
Покрытие без покрытия
28 9990-8403054 Кронштейн крыла
Подробнее
Дополнительная информация:
Кол-во на "9990" 4
Сборочная еденица 9990-8400002
Модель 9990
Группа Оперение
Подгруппа Крыло переднее и фартук крыла
Порядковый номер детали 054
29 9990-8403058 Кронштейн крыла верхний
Подробнее
Дополнительная информация:
Кол-во на "9990" 4
Сборочная еденица 9990-8400002
Модель 9990
Группа Оперение
Подгруппа Крыло переднее и фартук крыла
Порядковый номер детали 058
