| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

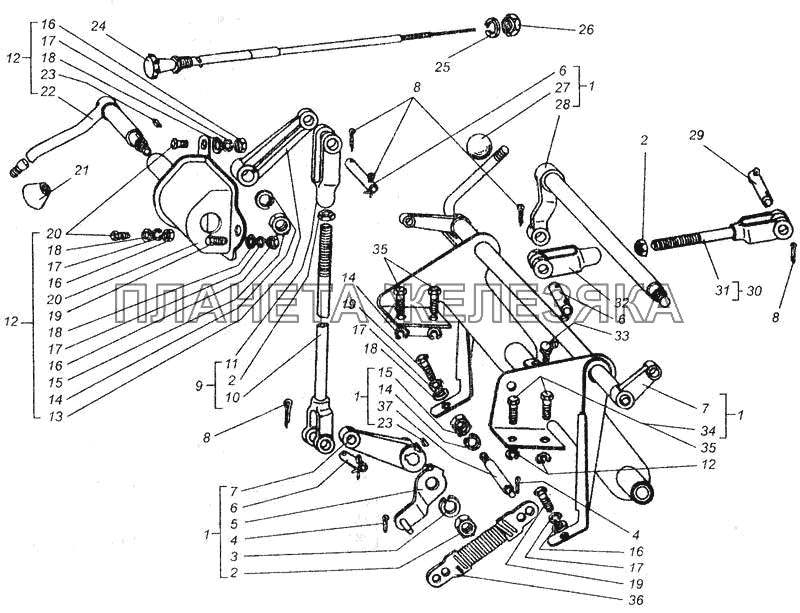

| 78.23.002 | Управление запуском |
|
||
| 1 | 78.23.020 |
Кронштейн Подробнее |
|
|
| 2 | М12х1,25.8.016 |
Гайка ГОСТ5916-70 Подробнее |
|
|
| 3 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 4 | Шплинт 3,2х18 ГОСТ 397-79 |
Шплинт 3,2х18 ГОСТ 397-79 Подробнее |
|
|
| 5 | 78.23.028-1 |
Рычаг Подробнее |
|
|
| 6 | А40-18-01 |
Палец Подробнее |
|
|
| 7 | 78.23.215 |
Рычаг Подробнее |
|
|
| 8 | Шплинт 4х22 ГОСТ 397-79 |
Шплинт 4х22 ГОСТ 397-79 Подробнее |
|
|
| 9 | 78.23.037 |
Тяга Подробнее |
|
|
| 10 | 78.23.024 |
Тяга Подробнее |
|
|
| 11 | А40-17 |
Вилка Подробнее |
|
|
| 12 | 78.23.035 |
Рукоятка Подробнее |
|
|
| 13 | 88.23.327 |
Рычаг Подробнее |
|
|
| 14 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 15 | М10.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 16 | М8.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 17 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 18 | 8.01 |
Шайба Подробнее |
|
|
| 19 | М8.6gх20.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 20 | 88.23.045 |
Кронштейн Подробнее |
|
|
| 21 | А13.05.000 |
Рукоятка управления Подробнее |
|
|
| 22 | 78.23.023 |
Рукоятка Подробнее |
|
|
| 23 | Шпонка 4х6,5 ГОСТ 24071-80 |
Шпонка 4х6,5 ГОСТ 24071-80 Подробнее |
|
|
| 24 | 78.23.033 |
Тяга Подробнее |
|
|
| 25 | 14.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 26 | М14х1,5.8.016 |
Гайка ГОСТ 5916-70 Подробнее |
|
|
| 27 | А13.03.000-А |
Рукоятка управления Подробнее |
|
|
| 28 | 78.23.029 |
Валик Подробнее |
|
|
| 29 | 77.38.218 |
Палец двуплечих рычагов Подробнее |
|
|
| 30 | 78.23.036 |
Тяга Подробнее |
|
|
| 31 | 78.23.025 |
Тяга Подробнее |
|
|
| 32 | 77.23.104 |
Вилка Подробнее |
|
|
| 33 | 2.3.45Ц6Хр |
Масленка ГОСТ 19853-74 Подробнее |
|
|
| 34 | 78.23.021 |
Кронштейн Подробнее |
|
|
| 35 | М10.6gх20.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 36 | 88.23.043 |
Пружина Подробнее |
|
|
| 37 | 78.23.214 |
Палец Подробнее |
|
