| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.36.002 |
Передача карданная Подробнее |
|
||

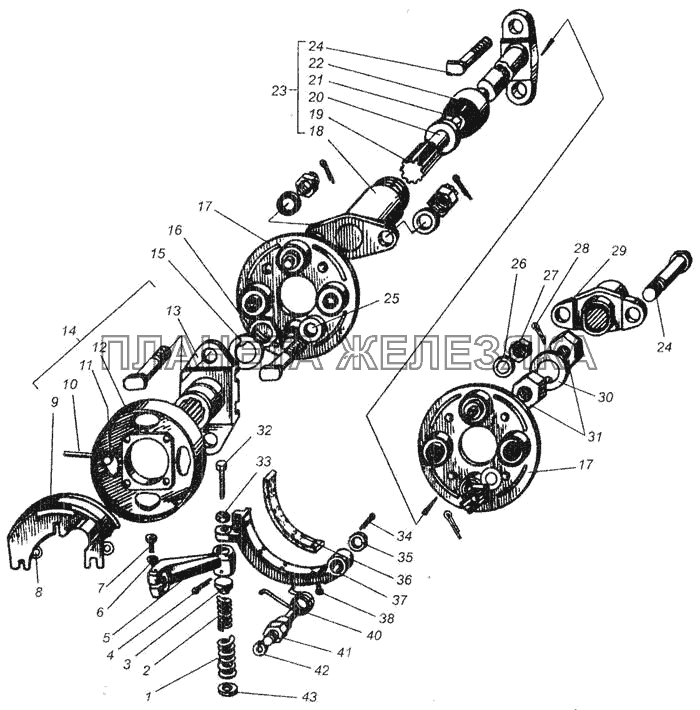

| 79.36.001 | Передача карданная |
|
||
| 1 | 77.36.132 |
Пружина внешняя Подробнее |
|
|
| 2 | 77.36.131 |
Пружина внутренняя Подробнее |
|
|
| 3 | 77.36.130 |
Упор пружин Подробнее |
|
|
| 4 | Шплинт 4х22.016 ГОСТ 397-79 |
Шплинт 4х22.016 ГОСТ 397-79 Подробнее |
|
|
| 5 | 77.36.133-1А |
Рычаг тормозка Подробнее |
|
|
| 6 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | М12.6gх45.58.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 8 | 10.01.05 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 9 | 77.36.134 |
Щиток Подробнее |
|
|
| 10 | Заклепка 1,6-0-4 L=0,45 ГОСТ 3282-74 |
Заклепка 1,6-0-4 L=0,45 ГОСТ 3282-74 Подробнее |
|
|
| 11 | 3М14.1,5.6gх35.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 12 | 77.36.102-1 |
Шкив Подробнее |
|
|
| 13 | 77.36.101-1 |
Вилка кардана Подробнее |
|
|
| 14 | 77.36.042 |
Вилка со шкивом Подробнее |
|
|
| 15 | СМД1-2157 |
Шайба замковая Подробнее |
|
|
| 16 | 77.36.103-1 |
Гайка Подробнее |
|
|
 |
17 | 77.36.011 |
Головка кардана в сборе Подробнее |
|
| 18 | 85.36.021 |
Вилка кардана Подробнее |
|
|
| 19 | 79.36.022 |
Вал кардана Подробнее |
|
|
| 20 | 85.36.206 |
Кольцо-сальника Подробнее |
|
|
| 21 | 85.36.207 |
Шайба разрезная Подробнее |
|
|
| 22 | 85.36.205 |
Гайка сальника Подробнее |
|
|
| 23 | 79.36.023 |
Вал кардана Подробнее |
|
|
| 24 | 77.36.105-1 |
Болт кардана Подробнее |
|
|
| 25 | 77.36.135 |
Шайба Подробнее |
|
|
| 25 | 77.36.143 |
Гайка Подробнее |
|
|
| 26 | 77.36.108 |
Шайба Подробнее |
|
|
| 27 | 77.36.109 |
Гайка Подробнее |
|
|
| 28 | 4х32.016 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 29 | 77.36.120-1Б |
Вилка кардана Подробнее |
|
|
| 30 | 85.36.210 |
Шайба стопорная Подробнее |
|
|
| 31 | 85.36.208-1 |
Гайка кардана Подробнее |
|
|
| 32 | 77.36.128 |
Болт упорный Подробнее |
|
|
| 33 | М14х1,5.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 34 | Шплинт 5х28.016 ГОСТ 397-79 |
Шплинт 5х28.016 ГОСТ 397-79 Подробнее |
|
|
| 35 | 77.36.126 |
Шайба Подробнее |
|
|
| 36 | 77.36.124-1 |
Накладка Подробнее |
|
|
| 37 | 77.36.123-1 |
Колодка тормозка Подробнее |
|
|
 |
39 | 77.36.012-1 |
Колодка тормозная Подробнее |
|
| 40 | 77.36.127 |
Пружина тормозка Подробнее |
|
|
| 41 | 77.36.125 |
Ось колодки тормозка Подробнее |
|
|
| 42 | 18.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 43 | 18.01 05 |
Шайба ГОСТ 11371-78 Подробнее |
|
