| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

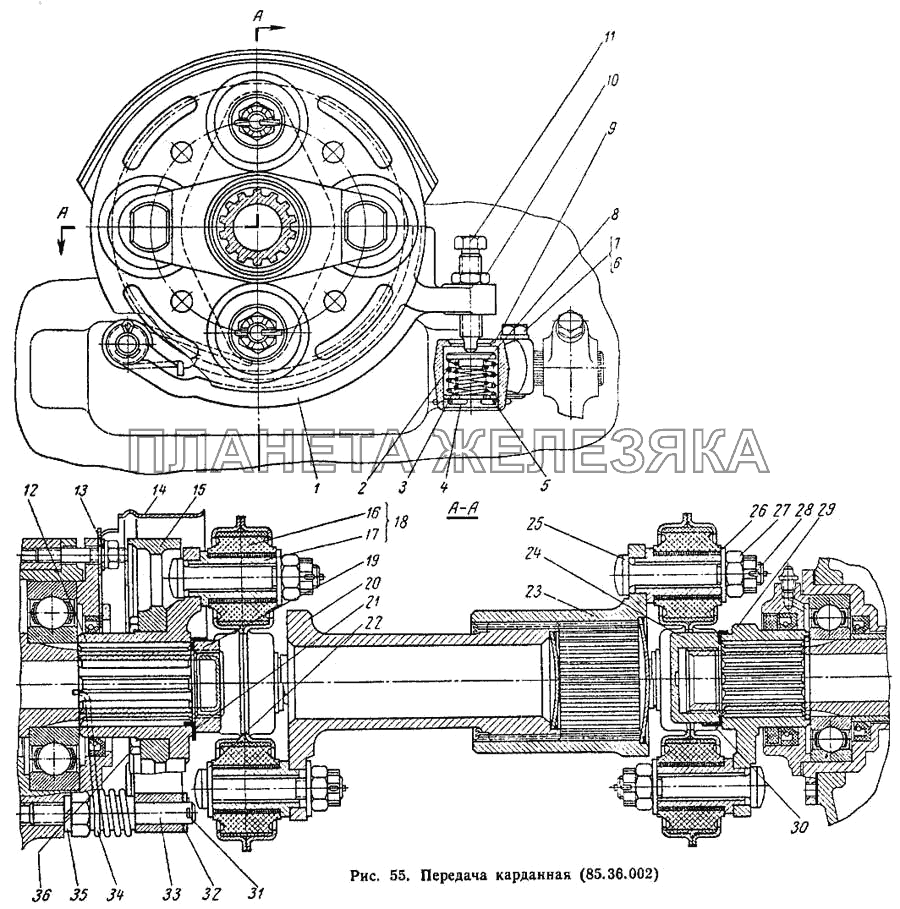

| 85.36.002 |
Передача карданная Подробнее |
|
||
| Заклепка (АД1) 4Х12 |
Заклепка трубчатая (АД1) 4Х12 с плоской головкой (нестандартная) Подробнее |
|
||
| Заклепка 10Х18 |
Заклепка, ГОСТ 10299-62 Подробнее |
|
||
| Проволока ОЧ 1,6Х450 |
Проволока, ГОСТ 3282-46 Подробнее |
|
||
| 1 | 77.36.012 |
Колодка тормозка с накладкой в сборе Подробнее |
|
|
| 1 | 77.36.123 |
Колодка тормозка Подробнее |
|
|
| 2 | 77.36.132 |
Пружина внешняя Подробнее |
|
|
| 3 | 77.36.131 |
Пружина внутренняя Подробнее |
|
|
| 4 | Шплинт 4Х22 |
Шплинт 4Х22, ГОСТ 397-66 Подробнее |
|
|
| 5 | Шайба 18 |
Шайба 18, ГОСТ 11371-65 Подробнее |
|
|
| 6 | Шайба пружинная 12Н |
Шайба пружинная 12Н, ГОСТ 6402-61 Подробнее |
|
|
| 7 | Болт М12Х45 |
Болт М12Х45, ГОСТ 7796-62 Подробнее |
|
|
| 8 | 77.36.130 |
Упор пружин Подробнее |
|
|
| 9 | 85.36.407 |
Рычаг тормозка Подробнее |
|
|
| 10 | Гайка М14Х1,5-051 |
Гайка М14Х1,5-051, ГОСТ 5916-62 Подробнее |
|
|
| 11 | 77.36.128 |
Болт упорный Подробнее |
|
|
| 12 | 77.36.101-1 |
Вилка кардана Подробнее |
|
|
| 13 | Шайба 10 |
Шайба 10, ГОСТ 11371-65 Подробнее |
|
|
| 14 | 85.36.405-2 |
Щиток Подробнее |
|
|
| 15 | 77.36.102-1Б |
Шкив тормозка Подробнее |
|
|
| 16 | А36-23 |
Втулка резиновая Подробнее |
|
|
| 17 | 77.36.107 |
Втулка Подробнее |
|
|
 |
18 | 77.36.011 |
Головка кардана в сборе Подробнее |
|
| 19 | 77.36.103-1 |
Гайка Подробнее |
|
|
| 20 | 77.36.015 |
Вилка кардана ведущая в сборе Подробнее |
|
|
| 21 | СМД1-2157 |
Шайба замковая Подробнее |
|
|
| 22 | 77.36.135 |
Шайба Подробнее |
|
|
| 23 | 77.36.016 |
Вилка кардана ведомая в сборе Подробнее |
|
|
| 24 | 77.36.122-1 |
Гайка Подробнее |
|
|
| 25 | 77.36.105-1 |
Болт кардана Подробнее |
|
|
| 26 | 77.36.108 |
Шайба Подробнее |
|
|
| 27 | 77.36.109 |
Гайка Подробнее |
|
|
| 28 | Шплинт 4Х32 |
Шплинт 4Х32, ГОСТ 397-66 Подробнее |
|
|
| 29 | 77.36.120-1А |
Вилка кардана Подробнее |
|
|
| 30 | 77.36.121-1А |
Шайба стопорная Подробнее |
|
|
| 31 | Шплинт 5Х28-001 |
Шплинт 5Х28-001, ГОСТ 397-66 Подробнее |
|
|
| 32 | 77.36.126 |
Шайба Подробнее |
|
|
| 33 | 85.36.406 |
Ось колодки тормозка Подробнее |
|
|
| 34 | 77.36.127 |
Пружина тормозка Подробнее |
|
|
| 35 | Шайба пружинная 18Н |
Шайба пружинная 18Н, ГОСТ 6402-61 Подробнее |
|
|
| 36 | Болт IIIМ14Х1,5Х35 |
Болт IIIМ14Х1,5Х35, ГОСТ 7796-62 Подробнее |
|
|
| 52 | 77.37.013 |
Вилка переключения III и IV передач в сборе Подробнее |
|
|
| 56 | 77.37.014 |
Вилка переключения I и II передач в сборе Подробнее |
|
|
| 81 | 77.37.016 |
Рычаг двуплечий в сборе Подробнее |
|
|
| 138 | 77.37.018А |
Вилка переключения VII передачи в сборе Подробнее |
|
|
| 140 | 77.37.017А |
Вилка переключения V и VI передач в сборе Подробнее |
|
|
| 145 | 77.37.019А |
Пробка сливная с магнитом в сборе Подробнее |
|
