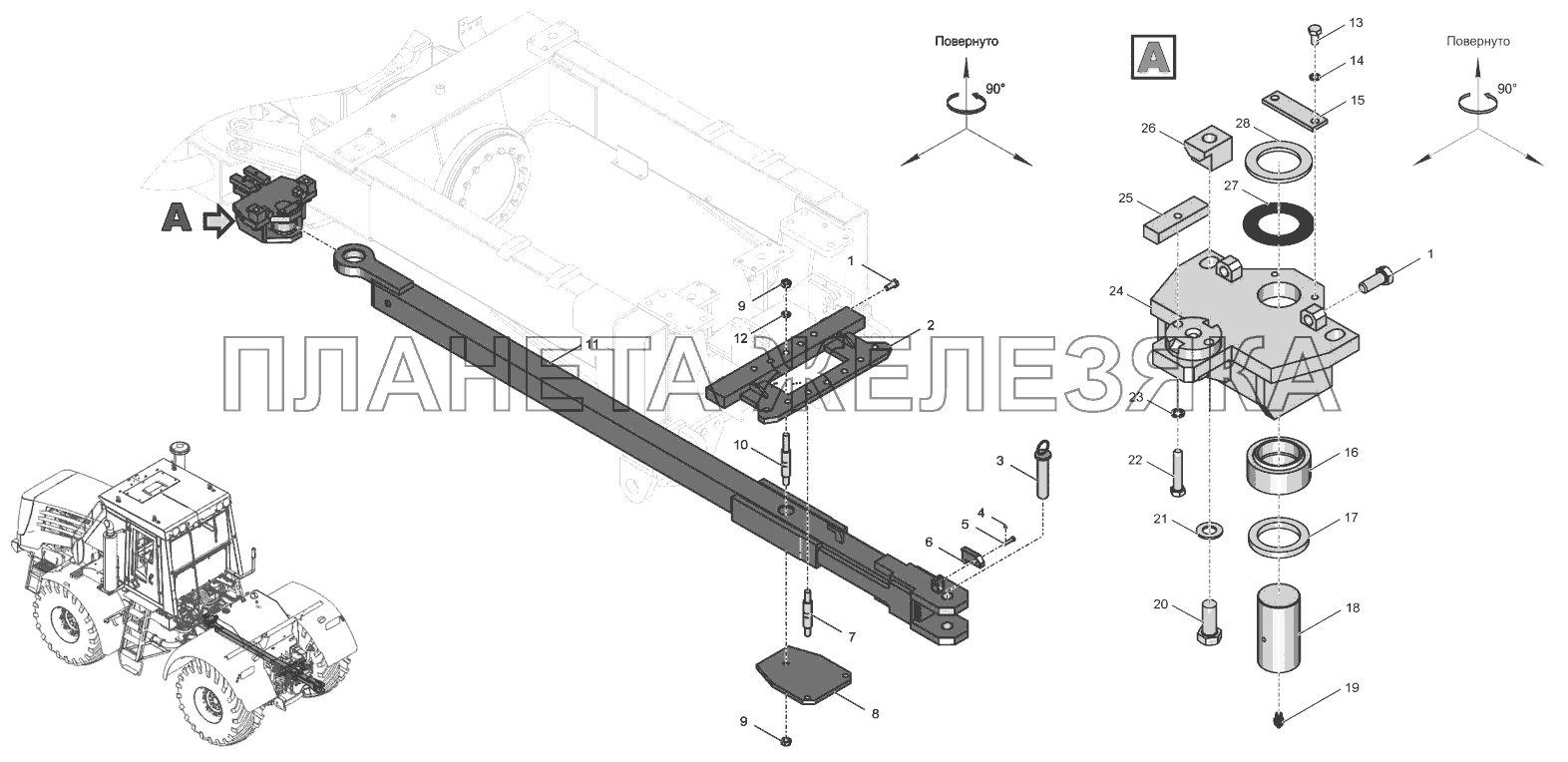

| ← 744Р-4600010-4 Клапан замедлительный | 744Р3-4628000 Механизм навески → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | БолтМ16-6gх40.88.45Х.019 |
Болт М16-6gх40.88.45Х.019 Подробнее |
|
|
| 2 | 744Р1-4642010 |
Опора Подробнее |
|
|
| 3 | 744Р1-4642040 |
Палец Подробнее |
|
|
| 4 | Шплинт2,5х20.016 |
Шплинт 2,5х20.016 Подробнее |
|
|
| 5 | Ось6-10b12х45.45х.1.225...302Ц9Хр |
Ось 6-10b12х45.45х.1.225...302 Ц9 Хр Подробнее |
|
|
| 6 | 744Р1-4642027 |
Стопор Подробнее |
|
|
| 7 | 744Р1-4642013 |
Шпилька Подробнее |
|
|
| 8 | 744Р1-4642014 |
Плата Подробнее |
|
|
| 9 | ГайкаМ20х1,5-6Н.8С.019 |
Гайка М20х1,5-6Н.8С.019 Подробнее |
|
|
| 10 | 744Р1-4642013-01 |
Шпилька Подробнее |
|
|
| 11 | 744Р1-4642020-1 |
Тяга продольная Подробнее |
|
|
| 12 | Шайба20.65Г.05 |
Шайба 20.65Г.05 Подробнее |
|
|
| 13 | БолтМ10-6gх20.56.019 |
Болт М10-6gх20.56.019 Подробнее |
|
|
| 14 | Шайба10.65Г.05 |
Шайба 10.65Г.05 Подробнее |
|
|
| 15 | 744Р1-4642015 |
Пластинка Подробнее |
|
|
| 16 | ШС60 |
Подшипник ШС 60 Подробнее |
|
|
| 17 | 744Р1-4642017 |
Шайба Подробнее |
|
|
| 18 | 744Р1-4642029 |
Ось Подробнее |
|
|
| 19 | Масленка1,3Ц6хр |
Масленка 1,3 Ц 6хр Подробнее |
|
|
| 20 | БолтМ20х1,5-6gх55.88.45Х.019 |
Болт М20х1,5-6gх55.88.45Х.019 Подробнее |
|
|
| 21 | Шайба20.01.019 |
Шайба 20.01.019 Подробнее |
|
|
| 22 | БолтМ12-6gх65.88.45Х.019 |
Болт М12-6gх 65.88.45Х.019 Подробнее |
|
|
| 23 | Шайба12.65Г.05 |
Шайба 12.65Г.05 Подробнее |
|
|
| 24 | 744Р1-4642030 |
Кронштейн Подробнее |
|
|
| 25 | 744Р1-4642004 |
Планка Подробнее |
|
|
| 26 | 744Р1-4642005 |
Зажим Подробнее |
|
|
| 27 | 744Р1-4642019 |
Прокладка Подробнее |
|
|
| 28 | 744Р1-4642018 |
Шайба Подробнее |
|
