744Р3-0017000 Установка коробки передач К-744Р4 "Премиум"


← 744Р2-162000-02 Редуктор привода насосoв 744Р-17.01.000 Коробка передач →

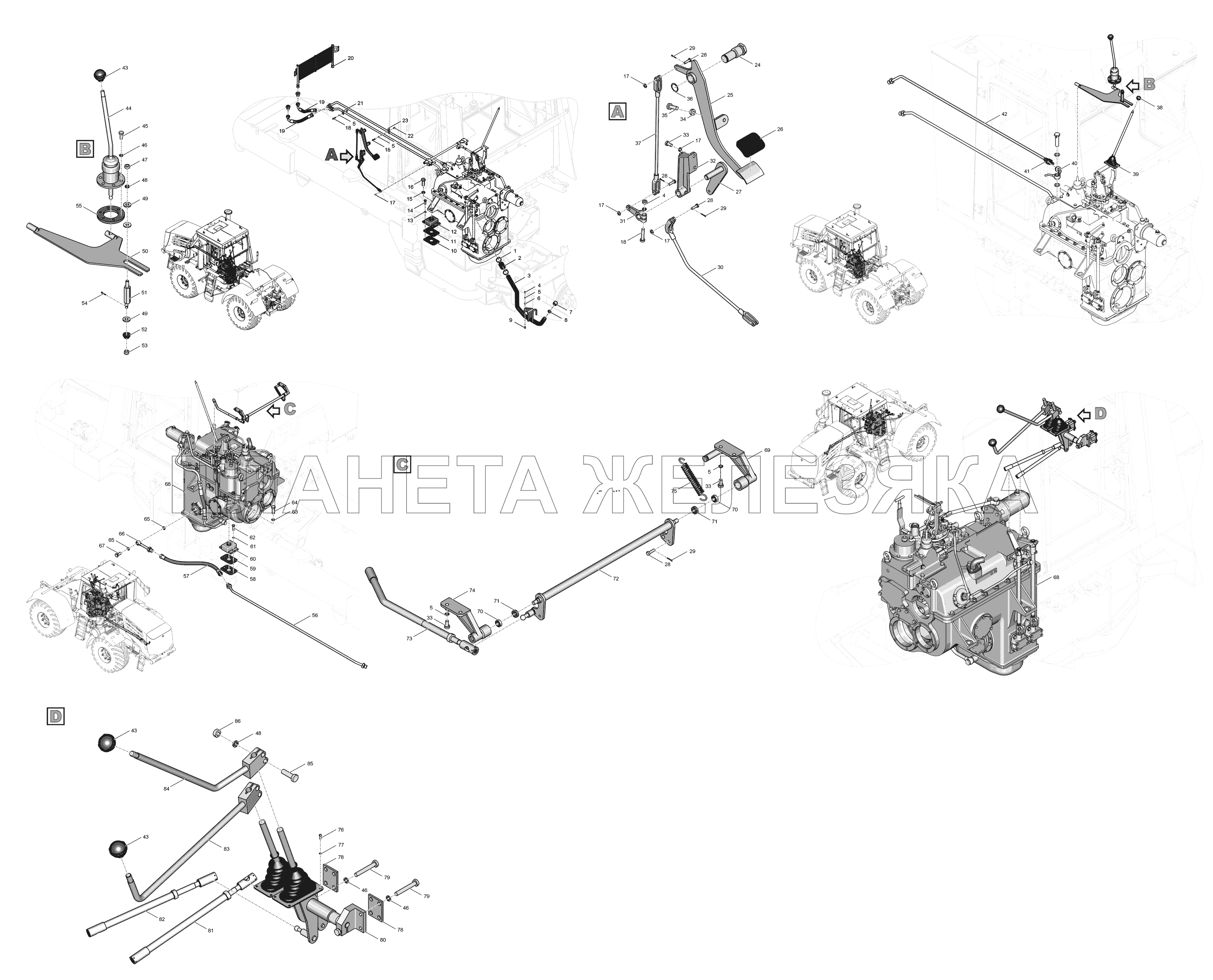

744Р3-0017000 Установка коробки передач К-744Р4
  Номер детали Наименование детали
1 Norma50-70,9 Хомут червячный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
2 Рукав42х56,5-1,5 Рукав 42х56,5-1,5
Подробнее
Дополнительная информация:
Примечание Нет
3 744Р-0017250-1 Горловина маслозаливная
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 250
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 ГайкаМ8-6Н.8С.019 Гайка М8-6Н.8С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
5 Шайба8.65Г.05 Шайба 8.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 8
Примечание Нет
6 Шайба8.01.019 Шайба 8.01.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
7 700А.00.17.106 Колпачок
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
8 700А.00.17.105 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
9 БолтМ8-6gх20.56.019 Болт М8-6gх20.56.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
10 2256010-0017039-01 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
11 2256010-0017039 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
12 АКСС-400М Амортизатор
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
13 Шайба16.ОТ.65Г.05 Шайба 16.ОТ.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 8
Примечание Нет
14 БолтМ16-6gx45.88.45Х.019 Болт М16-6gx45.88.45Х.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 8
Примечание Нет
15 Шайба27.ОТ.65Г.05 Шайба 27.ОТ.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
16 БолтМ27-6gx70.88.45Х.019 Болт М27-6gx70.88.45Х.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
17 Шайба6.01.019 Шайба 6.01.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
18 БолтМ8-6gx40.56.019 Болт М8-6gx40.56.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 6
Примечание Нет
19 744Р1-3400220 Рукав
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Модель 744Р 1
Группа Управление рулевое
Подгруппа Управление рулевое в сборе
Порядковый номер детали 220
20 744Р1-3404000-1 Радиатор масляный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р 1
Группа Управление рулевое
Подгруппа 3404
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
21 700А.34.00.028 Скоба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 3
22 700А.34.00.029 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 6
23 700.34.00.028 Скоба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 3
24 2256010-3500022 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
25 744Р-0017040 Педаль
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 040
26 2256010-3500064 Накладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
27 2256010-0017030 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
28 Ось6-6в12х25.45Х.1255-302Хр Ось 6-6в12х25.45Х.1 255-302 Хр
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
29 Шплинт2х32.016 Шплинт 2х32.016
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 6
Примечание Нет
30 2256010-0017040-3 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
31 700.11.08.139-01 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
32 2256010-0017026 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
33 БолтМ8-6gх16.56.019 Болт М8-6gx16.56.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 6
Примечание Нет
34 ГайкаМ10-6Н-8С.019 Гайка М10-6Н-8С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
35 БолтМ10-6gх30.56.019 Болт М10-6gх30.56.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
36 КольцоВ25 Кольцо В25
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
37 2256010-0017020 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
38 700.37.00.011-1 Шар
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
39 2256010-6700059-1 Чехол
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
40 744Р2-0017330-1 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р 2
Подгруппа Коробка передач
Порядковый номер детали 330
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
41 744Р1-3400190-01 Рукав Dу20
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р 1
Группа Управление рулевое
Подгруппа Управление рулевое в сборе
Порядковый номер детали 190
42 744Р2-0017310 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р 2
Подгруппа Коробка передач
Порядковый номер детали 310
43 700.17.17.035 Ручка шаровая
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 3
44 744Р-1719200-1 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 200
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
45 БолтМ10-6gх25.56.019 Болт М10-6gх25.56.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 5
Примечание Нет
46 Шайба10.65Г.05 Шайба 10.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 13
Примечание Нет
47 ГайкаМ12-6Н-8С.019 Гайка М12-6Н-8С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
48 Шайба12.65Г.05 Шайба 12.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 5
Примечание Нет
49 744Р-1719047 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 3
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 047
50 744Р-1719290-1 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 290
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
51 744Р-1719045-1 Стойка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 045
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
52 744Р-1719046-1 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 046
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
53 ГайкаМ10.6Н.8С.019 Гайка М10.6Н.8С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
54 Шплинт2,5х28.019 Шплинт 2,5х28.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
55 744Р-1719044 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 044
56 744Р2-0017330-1 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р 2
Подгруппа Коробка передач
Порядковый номер детали 330
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
57 744Р1-3400190-03 Рукав Ду20
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р 1
Группа Управление рулевое
Подгруппа Управление рулевое в сборе
Порядковый номер детали 190
58 700А.00.17.098-02 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
59 700А.00.17.098-01 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
60 АКСС-220М Амортизатор
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
61 Шайба14.ОТ.65Г.05 Шайба 14.ОТ.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
62 БолтМ14-6gx50.88.45Х.019 Болт М14-6gx50.88.45Х.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
63 Шайба22.ОТ.65Г.05 Шайба 22.ОТ.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
64 БолтМ22-6gx65.88.45Х.019 Болт М22-6gx65.88.45Х.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
65 700.17.01.413-1 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
66 744Р-0017080 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 080
67 700.17.24.023-2 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
68 744Р-1700000-3 Коробка передач в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
Модель 744Р
Группа Коробка передач
Подгруппа Коробка передач в сборе
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
69 744Р-0017030 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 030
70 Ш10 Подшипник
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Примечание Нет
71 744Р-0017012 Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 012
72 744Р-0017010 Валик
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 010
73 2256010-0017060-2 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
74 744Р-0017020 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Подгруппа Коробка передач
Порядковый номер детали 020
75 2256010-0017035-1 Пружина
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
76 ВинтМ4-6g12.48.019 Винт М4-6g12.48.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 8
Примечание Нет
77 Шайба4.65Г.05 Шайба 4.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 8
Примечание Нет
78 744Р-1719015-1 Платик
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 2
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 015
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
79 БолтМ10-6gх70.56.019 Болт М10-6gх70.56.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 8
80 744Р-1719130-1 Мостик
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 130
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
81 744Р-1719140 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Примечание Нет
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 140
82 700А.17.19.330-3 Тяга в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
83 744Р-1719170-2 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 170
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
84 744Р-1719160-2 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 1
Модель 744Р
Группа Коробка передач
Подгруппа 1719
Порядковый номер детали 160
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
85 БолтМ12-6gx1,25х40.88.019 Болт М12-6gx1,25х40.88.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
86 ГайкаМ12х1,25-6Н-8С.019 Гайка М12х1,25-6Н-8С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р4 "Премиум"" 4
Примечание Нет
