744Р3-4628000 Механизм навески К-744Р3 "Стандарт"


← 744Р1-4642000 Маятниковое прицепное устройство 700А.46.28.070 Раскос вертикальный →

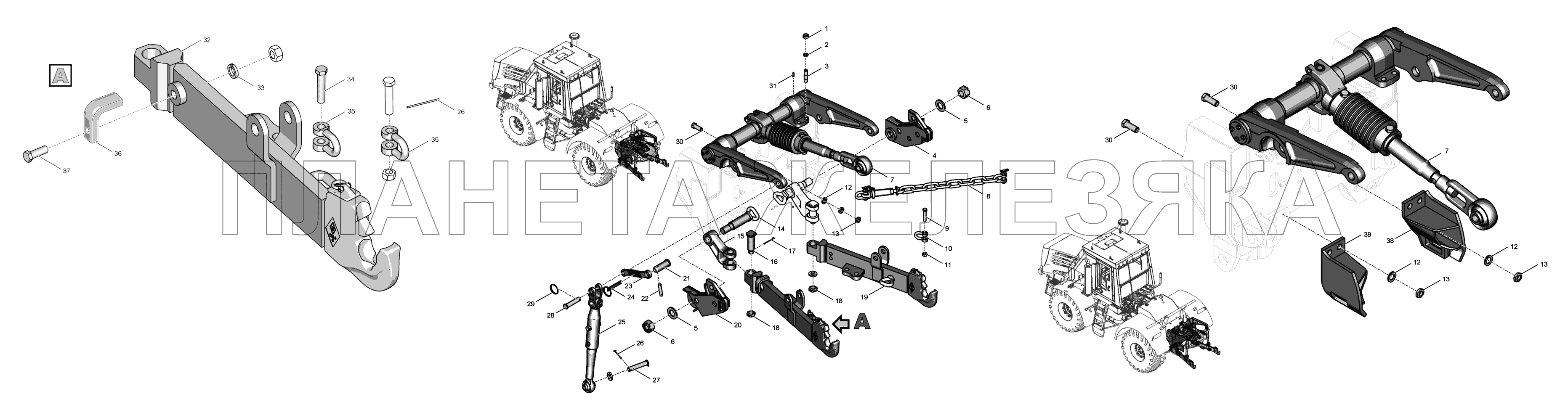

744Р3-4628000 Механизм навески К-744Р3
  Номер детали Наименование детали
1 ГайкаМ24-6Н.8.С.019 Гайка М24-6Н.8.С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 8
Примечание Нет
2 Шайба24.65Г.05 Шайба 24.65Г.05
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 10
Примечание Нет
3 2256010-4628128 Шпилька
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 8
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 2256010-4628140 Упор правый
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
5 700А.46.28.029 Пружина тарельчатая
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
6 2256010-4628275 Гайка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
7 2256010-4628130 Вал рычагов
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Примечание Нет
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
8 700.46.28.290-1 Раскос горизонтальный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
9 700А.46.28.088 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
10 700А.46.28.067 Фиксатор
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
11 ГайкаМ20-6Н.8.С.019 Гайка М20-6Н.8.С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
12 Шайба27.01.019 Шайба 27.01.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 6
Примечание Нет
13 ГайкаМ27-6Н.8.С.019 Гайка М27-6Н.8.С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 12
Примечание Нет
14 2256010-4628014-2 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
15 2256010-4628096-1 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
16 2256010-4628022-1 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
17 Шплинт6,3х71.016 Шплинт 6,3х71.016
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
18 ГайкаМ36х3-6Н.8.С.019 Гайка М36х3-6Н.8.С.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
19 744Р3-4628100 Тяга нижняя правая
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 100
20 2256010-4628150 Упор левый
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
21 744Р3-4628025 Палец
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 025
22 700.46.28.203 Чека
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
23 744Р3-4628023 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 023
24 700А.46.28.031 Планка
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
25 700А.46.28.070 Раскос вертикальный
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
26 Шплинт6,3х45.016 Шплинт 6,3х45.016
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 3
Примечание Нет
27 700.46.251-1 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
28 744Р3-4628024 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 024
29 700.46.28.272-1 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 3
30 БолтМ27х2-6gх70.88.45Х.019 Болт М27х2-6gх70.88.45Х.019
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 6
Примечание Нет
31 Масленка1.3.Ц6Хр Масленка 1.3.Ц6Хр
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
32 744Р3-4628100-01 Тяга нижняя левая
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 100
33 744Р3-4628022 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 6
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 022
34 700.46.28.258-1 Ось
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
35 700А.46.28.071 Звено
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
36 744Р3-4628021 Упор
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Модель 744Р 3
Подгруппа 4628
Порядковый номер детали 021
37 БолтМ24х2-6gх100.109.40Х.016 Болт М24х2-6gх100.109.40Х.016
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 2
Примечание Нет
38 2256010-4628097 Кронштейн левый
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
39 2256010-4628098 Кронштейн правый
Подробнее
Дополнительная информация:
Кол-во на "К-744Р3 "Стандарт"" 1
Группа Валы карданные
Подгруппа 2256
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
