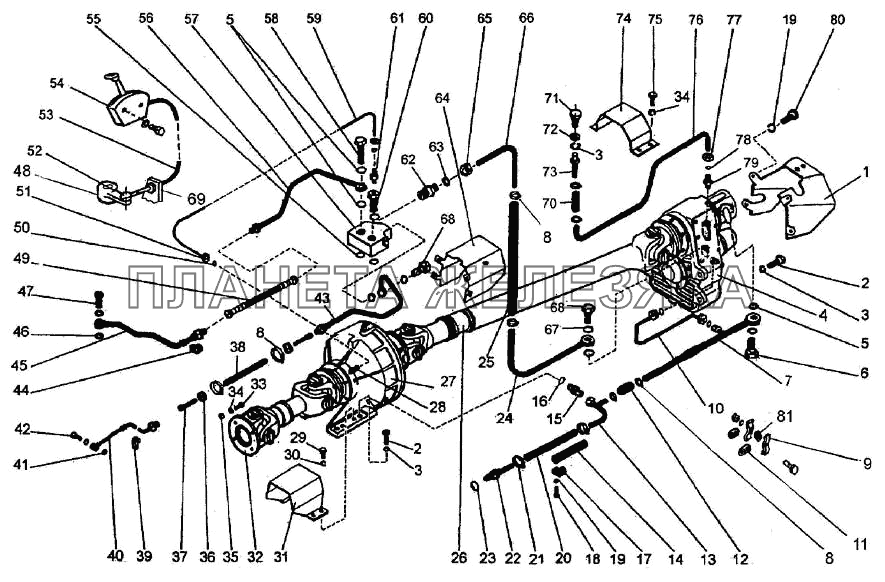

Механизм отбора мощности 744P1-4200000 К-744Р2| ← Щиток приборов 744Р2-3805000-5 | Редуктор односкоростной До 01.01.2006 744P-4202000 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 744-4200140 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | М20х1,5х55 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 20.65Г.05 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 744-4202000 |
Редуктор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 2256010-4230014-01 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 700.1100038 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 744Р-4200050 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 17-21-3 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 700.3400019 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 744-4200021-01 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 700А.1100057-01 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 12х20-1,6 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 744Р-4200030 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 700А.4200035-1 |
Оболочка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 700.4611057-2 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 700А.3422067-02 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 744-1900005 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | М8х35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 8.65Г.05 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 25х35-1,6 |
Рукав L=1,12m Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 33-38-3 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 700А.4200130 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 700.3422042-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 744Р-4200060 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 12х20-1,6 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 2256010-4239000 |
Вал карданный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 744-4230000 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 744-4200022 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | М10х20 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 10.65Г.05 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 744-4200130-2 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 700А.4238000 |
Вал карданный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 700.2200013 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 16.65Г.05 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | М16х1,5 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 700А.4200037 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 700.1724037 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 10х17,5-1,5 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 12.18.9,0 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 744Р-4200020 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 700А.4614092-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 700А.1100039 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 744Р-4200070 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 20.32.11,0 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 744Р-4200010 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 700.1701413-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 700.1724023-2 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 744-1702013 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 700.1724370 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 2256010-3500092 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 2256010-3500087 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 71802/СS13, М8хМ6 (203233) |
Угловой шарнир сферический Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 202293000СКА000 |
Трос управления муфтой ВОМ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 203599СL |
Рукоятка включения муфты ВОМ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 022-028-36-1-3 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 744Р-4200040 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 744-4200150-1 |
Распределитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 744-4200011-1 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 744-4200021 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 744-4200012-1 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 744-4200031 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 2256010-3500091-01 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 2256010-3500092-05 |
Муфта конусная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 744-4200120 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 2256010-3500087-03 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 744-4200017 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 700.3429042 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 700.1724045 |
Болт зажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 744-1700010-1 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 10х17,5-1,5 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 700.4202050 |
Сапун Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | М20х1,5 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 744-4200090 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 744-4200023 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | М16х32 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 744-4200016 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 2256010-3500087-02 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 2256010-3500092-04 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 744-4200025 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 80 | М8х16 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 81 | 744Р-4200013 |
Втулка Подробнее
Дополнительная информация:
|
|
