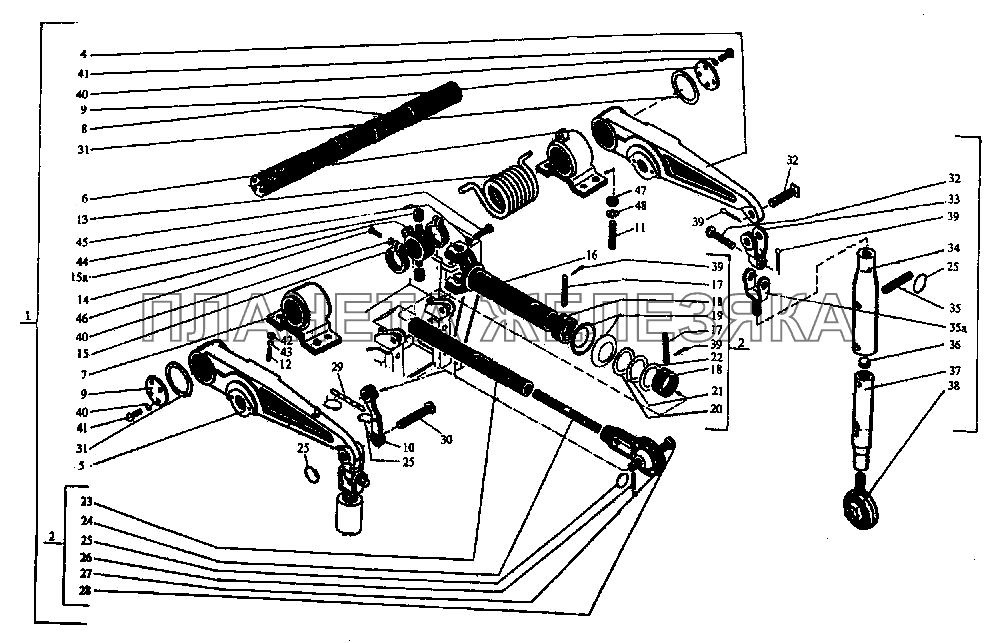

Механизм навески (верхняя часть) K-744P1| ← Вал карданный механизма отбора мощности | Механизм навески (нижняя часть) → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2256010-4628130 |
Вал рычагов Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 700А.46.28.010-2 |
Тяга центральная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 700.46.28.070 |
Раскос вертикальный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 2256010-4628370 |
Рычаг главный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 2256010-4628370-01 |
Рычаг главный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 2256010-4628440 |
Опора правая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 2256010-4628127 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 2256010-4628038-1 |
Вал рычагов Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 2256010-4628111 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 2256010-4628099 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 2256010-4628129 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 2256010-4628128 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 700А.46.28.267 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 700А.46.28.247 |
Цапфа Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 700.46.28.038-1 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 700.46.28.042-1 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 700А.46.28.050 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 700А.46.28.011 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 700А.46.28.012 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 700.46.28.014 |
Пружина тарельчатая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 700.46.28.015 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 700.46.28.016-1 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 700.46.28.016-2 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | 700А.46.28.018 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 700.46.28.023-1 |
Винт стяжной Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | 700.46.28.272-1 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | 700.46.28.203 |
Чека Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | 700А.46.28.040-2 |
Шарнир Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 700.46.28.027-1 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 29 | 700.46.28.031-1 |
Цепь Подробнее
Дополнительная информация:
|
|
|||||||||||
| 30 | 700А.46.28.259 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||
| 31 | 700.46.28.016-4 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 32 | 700.46.28.258 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||
| 33 | 700.46.28.054-2 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 34 | 700А.46.28.062 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 35 | 700.46.28.053 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||
| 35 | 700А.46.28.051 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||
| 36 | 700.46.28.274 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 37 | 700.46.28.248 |
Труба внутренняя Подробнее
Дополнительная информация:
|
|
|||||||||||
| 38 | 700А.46.28.080-1 |
Шарнир Подробнее
Дополнительная информация:
|
|
|||||||||||
| 39 | [Шплинт 6,3х45] |
Шплинт 6,3х45 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 40 | [Шайба 12.65Г] |
Шайба 12.65Г Подробнее
Дополнительная информация:
|
|
|||||||||||
| 41 | [Болт М12х25] |
Болт М12х25 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 42 | [Гайка М24] |
Гайка М24 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 43 | [Шайба 24.65Г] |
Шайба 24.65Г Подробнее
Дополнительная информация:
|
|
|||||||||||
| 44 | [Шайба стопорная 20.01] |
Шайба стопорная 20.01 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 45 | [Болт М20х1,5х100,0] |
Болт М20х1,5х100,0 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 46 | [Болт М12х50] |
Болт М12х50 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 47 | [Гайка М27] |
Гайка М27 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 48 | [Шайба 27.65Г] |
Шайба 27.65Г Подробнее
Дополнительная информация:
|
|
