| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 701.00.10.000-7 |

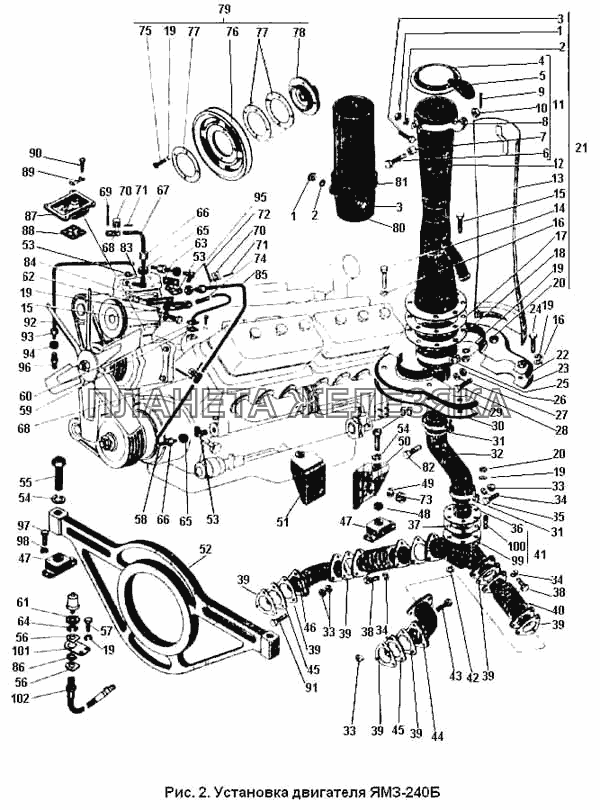

Установка двигателя Подробнее |
|
||
| 701.10.00.000.6 |
Двигатель в сборе Подробнее |
|
||
| 701.10.00.020-3 |
Двигатель ЯМЗ-240Б Подробнее |
|
||
| 1 | Гайка М6 ГОСТ 5927-70 |
Гайка М6 ГОСТ 5927-70 Подробнее |
|
|
| 2 | Шайба 6.65Г ГОСТ 6402-70 |
Шайба 6.65Г ГОСТ 6402-70 Подробнее |
|
|
| 3 | Болт М6Х30 ГОСТ 7811-70 |
Болт М6Х30 ГОСТ 7811-70 Подробнее |
|
|
| 4 | 700.00.10.063-1 |
Крышка Подробнее |
|
|
| 5 | 700.00.10.230 |
Планка (в сборе с дет. 700.00.10.063-1) Подробнее |
|
|
| 6 | Болт 2М10Х45 ГОСТ 7811-70 |
Болт 2М10Х45 ГОСТ 7811-70 Подробнее |
|
|
| 7 | 700.00.10.076 |
Втулка Подробнее |
|
|
| 8 | 701.00.10.160 |
Хомут в сборе Подробнее |
|
|
| 9 | Шплинт 2.5Х25 ГОСТ 397-79 | Шплинт 2.5Х25 ГОСТ 397-79 |
|
|
| 10 | Гайка М10 ГОСТ 5932-73 |
Гайка М10 ГОСТ 5932-73 Подробнее |
|
|
| 11 | 701.00.10.150 |
Крышка с хомутом в сборе Подробнее |
|
|
| 12 | 701.00.10.250 |
Эжектор в сборе Подробнее |
|
|
| 13 | 701.00.10.200-1 |
Экран в сборе Подробнее |
|
|
| 14 | Болт М8Х25 ГОСТ 7808-70 |
Болт М8Х25 ГОСТ 7808-70 Подробнее |
|
|
| 15 | Болт М8Х20 ГОСТ 7808-70 |
Болт М8Х20 ГОСТ 7808-70 Подробнее |
|
|
| 16 | Шайба 8.01 ГОСТ 11371-78 |
Шайба 8.01 ГОСТ 11371-78 Подробнее |
|
|
| 17 | 700.00.10.071 |
Прокладка Подробнее |
|
|
| 18 | 701.110.10.180 |
Основание искрогасителя в сборе Подробнее |
|
|
| 19 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 20 | Гайка М6 ГОСТ 5927-70 |
Гайка М6 ГОСТ 5927-70 Подробнее |
|
|
| 21 | 701.00.10.210-1 |
Эжектор с искрогасителем и экраном в сборе Подробнее |
|
|
| 22 | 701.00.10.260 |
Половина фланца Подробнее |
|
|
| 23 | 700А.00.10.016-01 |
Половина фланца Подробнее |
|
|
| 24 | Болт М8Х35 ГОСТ 7811-70 |
Болт М8Х35 ГОСТ 7811-70 Подробнее |
|
|
| 25 | 700А.00.10.018 |
Хомут Подробнее |
|
|
| 26 | Гайка М12 ГОСТ 5927-70 |
Гайка М12 ГОСТ 5927-70 Подробнее |
|
|
| 27 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
|
|
| 28 | Болт М12Х55 ГОСТ 7811-70 |
Болт М12Х55 ГОСТ 7811-70 Подробнее |
|
|
| 29 | 700А.00.10.020 |
Половина фланца в сборе Подробнее |
|
|
| 30 | 700А.00.10.040 |
Половина фланца в сборе Подробнее |
|
|
| 31 | 700.00.10.048 |
Хомут Подробнее |
|
|
| 32 | 701.00.10.087 |
Труба Подробнее |
|
|
| 33 | Гайка М10 ГОСТ 5927-70 |
Гайка М10 ГОСТ 5927-70 Подробнее |
|
|
| 34 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
|
|
| 35 | Болт М10Х45 ГОСТ 7811-70 |
Болт М10Х45 ГОСТ 7811-70 Подробнее |
|
|
| 36 | 701.00.10.230 |
Труба в сборе Подробнее |
|
|
| 37 | 700.00.10.022 |
Прокладка Подробнее |
|
|
| 38 | Болт М8Х25 ГОСТ 7808-70 |
Болт М8Х25 ГОСТ 7808-70 Подробнее |
|
|
| 39 | 701.10.00.019 |
Прокладка Подробнее |
|
|
| 40 | 701.10.00.060 |
Сильфон в сборе Подробнее |
|
|
| 41 | 701.10.00.090-2 |
Тройник в сборе Подробнее |
|
|
| 42 | Шайба 10.01 ГОСТ 6958-78 |
Шайба 10.01 ГОСТ 6958-78 Подробнее |
|
|
| 43 | Болт М10Х50 ГОСТ 7811-70 |
Болт М10Х50 ГОСТ 7811-70 Подробнее |
|
|
| 44 | 701.10.00.111 |
Труба левая Подробнее |
|
|
| 45 | 701.10.00.106-01 |
Проставка регулировочная Подробнее |
|
|
| 45 | 701.10.00.106-02 |
Проставка регулировочная Подробнее |
|
|
| 45 | 701.10.00.106-03 |
Проставка регулировочная Подробнее |
|
|
| 46 | 701.10.00.112 |
Труба правая Подробнее |
|
|
| 47 | 700.00.10.020 |
Амортизатор в сборе АКСС-400м Подробнее |
|
|
| 48 | 701.00.10.011 |
Проставка Подробнее |
|
|
| 49 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 |
|
|
| 50 | 701.10.00.016-1 |
Кронштейн левый Подробнее |
|
|
| 51 | 701.10.00.074 |
Кронштейн правый Подробнее |
|
|
| 52 | 701.10.00.092 |
Траверса Подробнее |
|
|
| 53 | Угольник 1-12 ГОСТ 9115-67 | Угольник 1-12 ГОСТ 9115-67 |
|
|
| 54 | Шайба 27.65Г ГОСТ 6402-70 | Шайба 27.65Г ГОСТ 6402-70 |
|
|
| 55 | Болт М27Х110 ГОСТ 7808-70 |
Болт М27Х110 ГОСТ 7808-70 Подробнее |
|
|
| 56 | 700.38.00.018 |
Планка Подробнее |
|
|
| 57 | Болт М8Х16 ГОСТ 7808-70 |
Болт М8Х16 ГОСТ 7808-70 Подробнее |
|
|
| 58 | 701.10.00.115-1 |
Труба Подробнее |
|
|
| 59 | 701.10.00.031 |
Прокладка Подробнее |
|
|
| 60 | 701.10.00.180 |
Труба подвода воздуха к компрессору в сборе Подробнее |
|
|
| 61 | Гайка М20Х1.5 ГОСТ 5927-70 |
Гайка М20Х1.5 ГОСТ 5927-70 Подробнее |
|
|
| 62 | 701.10.00.015-3 |
Патрубок Подробнее |
|
|
| 63 | 700.10.00.026 |
Прокладка Подробнее |
|
|
| 64 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 |
|
|
| 65 | Муфта 12 ГОСТ 9121-67 | Муфта 12 ГОСТ 9121-67 |
|
|
| 66 | Гайка 1-12 ГОСТ 9 122-67 |
Гайка 1-12 ГОСТ 9 122-67 Подробнее |
|
|
| 67 | 701.10.00.085-1 |
Труба Подробнее |
|
|
| 68 | 701.10.00.089 |
Трубка Подробнее |
|
|
| 69 | Лента 225 ГОСТ 503-71 | Лента 225 ГОСТ 503-71 |
|
|
| 70 | А52426.24 |
Рамка хомута ОСТ 3-408-70 Подробнее |
|
|
| 71 | 3408-1 |
Шплинт хомута 6.3 ОСТ 3-408-70 Подробнее |
|
|
| 72 | Лента 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 |
|
|
| 73 | Гайка М14Х1.5 ГОСТ 5927-70 |
Гайка М14Х1.5 ГОСТ 5927-70 Подробнее |
|
|
| 74 | Рукав 22Х32-16 ГОСТ 10362-76: L=80мм |
Рукав 22Х32-16 ГОСТ 10362-76: L=80мм Подробнее |
|
|
| 75 | Болт М8Х30 ГОСТ 7808-70 |
Болт М8Х30 ГОСТ 7808-70 Подробнее |
|
|
| 76 | 701.10.00.068-2 |
Шкив компрессора Подробнее |
|
|
| 77 | 701.10.00.064-1 |
Прокладка регулировочная Подробнее |
|
|
| 78 | 701.10.00.091 |
Ступица Подробнее |
|
|
| 79 | 700.10.00.170-2 |
Шкив в сборе Подробнее |
|
|
| 80 | 701.81.00.010 |
Насадок в сборе Подробнее |
|
|
| 81 | 700.00.10.067-1 |
Хомут Подробнее |
|
|
| 82 | Болт М8Х35 ГОСТ 7808-70 |
Болт М8Х35 ГОСТ 7808-70 Подробнее |
|
|
| 83 | 701.10.00.210 |
Компрессор Подробнее |
|
|
| 84 | 700.10.00.028 |
Прокладка Подробнее |
|
|
| 85 | 701.10.00.114-1 |
Труба Подробнее |
|
|
| 86 | 700.38.00.017 |
Втулка Подробнее |
|
|
| 87 | 701.10.00.078-2 |
Проставка Подробнее |
|
|
| 88 | 701.10.00.077-1 |
Прокладка Подробнее |
|
|
| 89 | 701.10.00.087-1 |
Планка стопорная Подробнее |
|
|
| 90 | Болт М12Х50 ГОСТ 7808-70 |
Болт М12Х50 ГОСТ 7808-70 Подробнее |
|
|
| 91 | Болт М8Х40 ГОСТ 7811-70 |
Болт М8Х40 ГОСТ 7811-70 Подробнее |
|
|
| 92 | 701.10.00.023-1 |
Труба Подробнее |
|
|
| 93 | Гайка 1-6 ГОСТ 9122-67 |
Гайка 1-6 ГОСТ 9122-67 Подробнее |
|
|
| 94 | Муфта 6 ГОСТ 9121-67 | Муфта 6 ГОСТ 9121-67 |
|
|
| 95 | Угольник 1-6 ГОСТ 9115-67 | Угольник 1-6 ГОСТ 9115-67 |
|
|
| 96 | Штуцер 1-6 ГОСТ 9113-67 | Штуцер 1-6 ГОСТ 9113-67 |
|
|
| 97 | Болт М16Х40 ГОСТ 7808-70 |
Болт М16Х40 ГОСТ 7808-70 Подробнее |
|
|
| 98 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
|
|
| 99 | 701.10.00.109 |
Тройник Подробнее |
|
|
| 100 | Шпилька М8Х18 ГОСТ 22034-76 | Шпилька М8Х18 ГОСТ 22034-76 |
|
|
| 101 | 700А.38.00.011 |
Кронштейн Подробнее |
|
|
| 102 | 700.38.00.090 |
Рукав Подробнее |
|
