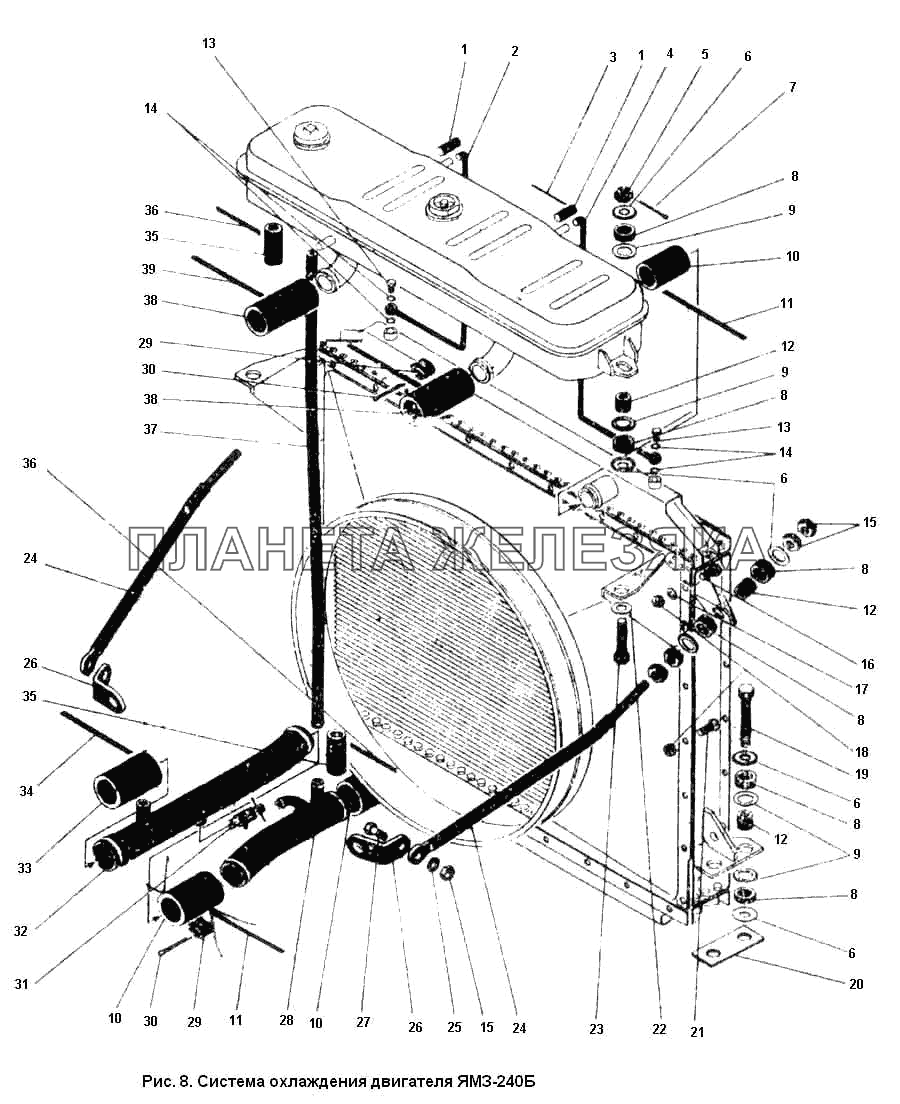

Система охлаждения двигателя ЯМЗ-240Б К-701
  Номер детали Наименование детали
701.13.00.000-1 Система охлаждения
Подробнее
Дополнительная информация:
Масса Материал 123.00
1 701.13.03.039 Трубка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.021
2 701.13.03.060-02 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.164
3 Лента 225 ГОСТ 503-71 Лента 225 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
4 701.13.03.060-01 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.161
5 Гайка М12 ГОСТ 5933-73 Гайка М12 ГОСТ 5933-73
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
6 700.13.00.027 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
Масса Материал 0.015
7 Шплинт 3.2Х32 ГОСТ 397-79 Шплинт 3.2Х32 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
8 700.13.00.028 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 16
Масса Материал 0.011
9 700.13.00.027-1 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 12
Масса Материал 0.014
10 701.13.03.046 Трубка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
Масса Материал 0.225
11 Лента 600 ГОСТ 503-71 Лента 600 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
12 700.13.00.029-1 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
Масса Материал 0.0018
13 700.11.00.039 Болт зажимной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.028
14 Прокладка ФТ12Х18Х1.5 МН 3138-78 Прокладка ФТ12Х18Х1.5 МН 3138-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
15 Гайка М12 ГОСТ 5927-70 Гайка М12 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 10
16 Болт М8Х25 ГОСТ 7808-70 Болт М8Х25 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
17 Шайба 8.01 ГОСТ 11371-78 Шайба 8.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
18 Гайка М8 ГОСТ 5927-70 Гайка М8 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 32
19 Болт 3М12Х55 ГОСТ 7811-70 Болт 3М12Х55 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
20 701.13.00.016 Планка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.300
21 Болт М8Х20 ГОСТ 7808-70 Болт М8Х20 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 18
22 700.13.00.031-2 Шайба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
Масса Материал 0.014
23 Болт 2М12Х45 ГОСТ 7811-70 Болт 2М12Х45 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
24 701.13.00.150 Стяжка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.600
25 Шайба 12.65Г ГОСТ 6402-70 Шайба 12.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
26 700.13.00.058 Угольник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.200
27 Болт М12Х30 ГОСТ 7808-70 Болт М12Х30 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
28 701.13.03.050 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 1.330
29 А52426-24 Рамка хомута ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 20
30 3408-1 Шплинт хомута 6.3 ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 20
31 700.81.05.070 Кран КР-29
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.180
Примечание Нет
32 701.13.03.040-1 Труба в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 3.750
33 701.13.03.047 Трубка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.296
34 Лента 675 ГОСТ 503-71 Лента 675 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
35 701.15.04.065-2 Шланг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.076
36 Лента 350 ГОСТ 503-71 Лента 350 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
37 701.13.03.033-1 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.650
38 701.13.03.037 Шланг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.248
39 Лента 475 ГОСТ 503-71 Лента 475 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
