| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

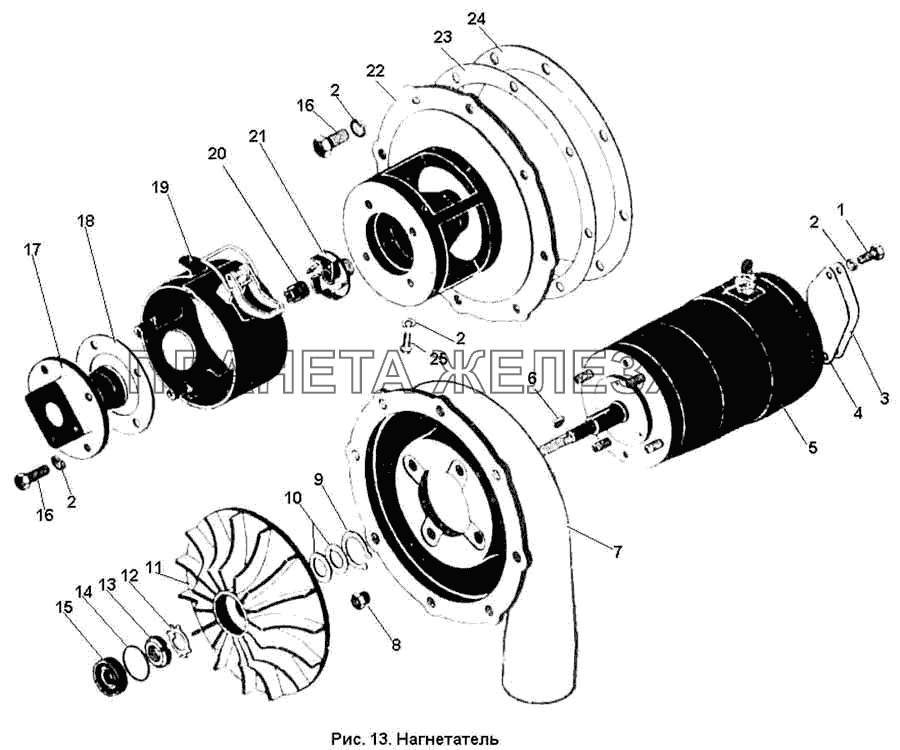

| 700.15.01.000-5 |
Нагнетатель Подробнее |
|
||
| 1 | Болт М6Х12 ГОСТ 7805-70 |
Болт М6Х12 ГОСТ 7805-70 Подробнее |
|
|
| 2 | Шайба 6.65Г ГОСТ 6402-70 |
Шайба 6.65Г ГОСТ 6402-70 Подробнее |
|
|
| 3 | 700.15.01.083 |
Крышка Подробнее |
|
|
| 4 | 700.15.01.082 |
Прокладка Подробнее |
|
|
| 5 | 700.15.01.080-1 |
Электродвигатель 220 вт, 12 в Подробнее |
|
|
| 6 | Шпонка 3Х3.7 ГОСТ 8795-68 |
Шпонка 3Х3.7 ГОСТ 8795-68 Подробнее |
|
|
| 7 | 700.15.01.011-1 |
Улитка Подробнее |
|
|
| 8 | 700.15.01.017 |
Гайка Подробнее |
|
|
| 9 | Кольцо Б12 ГОСТ 13942-68 |
Кольцо Б12 ГОСТ 13942-68 Подробнее |
|
|
| 10 | 700.15.01.059-1 |
Кольцо Подробнее |
|
|
| 10 | 700.15.01.059-2 |
Кольцо Подробнее |
|
|
| 11 | 700.15.01.015-2 |
Крыльчатка Подробнее |
|
|
| 12 | Шайба 12.01 ГОСТ 11872-73 |
Шайба 12.01 ГОСТ 11872-73 Подробнее |
|
|
| 13 | Гайка ПМ12Х1.25 ГОСТ 11871-73 |
Гайка ПМ12Х1.25 ГОСТ 11871-73 Подробнее |
|
|
| 14 | Кольцо Б25 ГОСТ 13943-68 |
Кольцо Б25 ГОСТ 13943-68 Подробнее |
|
|
| 15 | 700.15.01.110 |
Манжета в сборе Подробнее |
|
|
| 16 | Болт М6Х18 ГОСТ 7805-70 |
Болт М6Х18 ГОСТ 7805-70 Подробнее |
|
|
| 17 | 700.15.01.085-1 |
Фланец Подробнее |
|
|
| 18 | 700.15.01.084-01 |
Прокладка Подробнее |
|
|
| 18 | 700.15.01.084-02 |
Прокладка Подробнее |
|
|
| 18 | 700.15.01.084-03 |
Прокладка Подробнее |
|
|
| 19 | 700.15.01.130 |
Крышка в сборе Подробнее |
|
|
| 20 | 700.15.01.025-1 |
Гайка Подробнее |
|
|
| 21 | 700.15.01.014-2 |
Крыльчатка Подробнее |
|
|
| 22 | 700.15.01.012-3 |
Корпус Подробнее |
|
|
| 23 | 700.15.01.019 |
Прокладка Подробнее |
|
|
| 24 | 700.15.01.076-01 |
Прокладка Подробнее |
|
|
| 24 | 700.15.01.076-02 |
Прокладка Подробнее |
|
|
| 25 | Винт М6Х10 ГОСТ 17473-72 |
Винт М6Х10 ГОСТ 17473-72 Подробнее |
|
