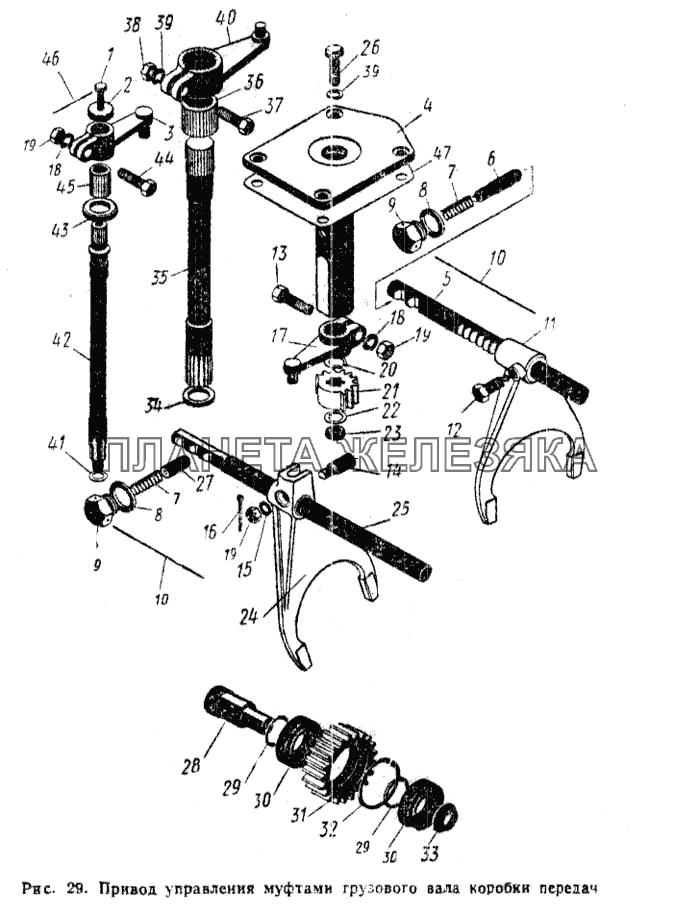

Привод управления муфтами грузового вала коробки передач К-700
| ← Раздаточный вал коробки передач | Привод управления муфтами раздаточного вала коробки передач → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 700.17.01.000-1 |
Коробка передач Подробнее
Дополнительная информация:
|
|
||||||
| 700.17.01.020 |
Опора левая в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 700А.17.01.010 |
Вал ведущий в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 1 | Болт М6Х20-021 ГОСТ 7805-62 |
Болт М6Х20-021 ГОСТ 7805-62 Подробнее
Дополнительная информация:
|
|
|||||
| 2 | 700.17.01.298-2 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||
| 3 | 700.17.01.250-1 |
Рычаг в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 4 | 700.17.01.220-1 |
Корпус в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 5 | 700.17.01.407-01 |
Валик-рейка Подробнее
Дополнительная информация:
|
|
|||||
| 6 | 700.17.01.345-1 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||
| 7 | 700.17.01.343 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||
| 8 | Прокладка 27Х35 |
Прокладка 27Х35 Подробнее
Дополнительная информация:
|
|
|||||
| 9 | 700.17.01.332 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||
| 10 | Проволока КО 1,6Х200 мм ГОСТ 792-67 |
Проволока КО 1,6Х200 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
|||||
| 11 | 700.17.01.143-1 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||
| 12 | 700.17.01.357 |
Винт установочный Подробнее
Дополнительная информация:
|
|
|||||
| 13 | Болт М10Х50-021 ГОСТ 7811-62 |
Болт М10Х50-021 ГОСТ 7811-62 Подробнее
Дополнительная информация:
|
|
|||||
| 14 | 700.17.01.482 |
Клин Подробнее
Дополнительная информация:
|
|
|||||
| 15 | Шайба 10-001 ГОСТ 11371-68 |
Шайба 10-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 16 | Шплинт 2,5Х25-001 ГОСТ 397-66 |
Шплинт 2,5Х25-001 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||
| 17 | 700.17.01.230 |
Рычаг нижний в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 18 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
|
|||||
| 19 | Гайка М10-011 ГОСТ 5927-62 |
Гайка М10-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 20 | Кольцо НЭ-20 |
Кольцо НЭ-20 Подробнее
Дополнительная информация:
|
|
|||||
| 21 | 700А.17.01.243 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||
| 22 | 700.17.01.484 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||
| 23 | Гайка М14-011 ГОСТ 5927-62 |
Гайка М14-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 24 | 700.17.01.144-2 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||
| 25 | 700.17.01.483 |
Валик Подробнее
Дополнительная информация:
|
|
|||||
| 26 | Болт М12Х25-021 ГОСТ 7808-62 |
Болт М12Х25-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 27 | 700.17.01.353 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||
| 28 | 700.17.01.138 |
Ось Подробнее
Дополнительная информация:
|
|
|||||
| 29 | 700.17.01.141 |
Кольцо распорное Подробнее
Дополнительная информация:
|
|
|||||
| 30 | Роликоподшипник 12211К ГОСТ 6328-57 |
Роликоподшипник 12211К ГОСТ 6328-57 Подробнее
Дополнительная информация:
|
|
|||||
| 31 | 700.17.01.075 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||
| 32 | Кольцо ВЭ-100 ГОСТ 9301-59 |
Кольцо ВЭ-100 ГОСТ 9301-59 Подробнее
Дополнительная информация:
|
|
|||||
| 33 | 700.17.01.139 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||
| 34 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 |
Кольцо Н1-38Х30-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||
| 35 | 700.17.01.244-1 |
Вал полый Подробнее
Дополнительная информация:
|
|
|||||
| 36 | 700.17.01.296 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 37 | Болт М12Х55-021 ГОСТ 7811-62 |
Болт М12Х55-021 ГОСТ 7811- 62 Подробнее
Дополнительная информация:
|
|
|||||
| 38 | Гайка М12-010 ГОСТ 5927-62 |
Гайка М12-010 ГОСТ 5927- 62 Подробнее
Дополнительная информация:
|
|
|||||
| 39 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 40 | 700.17.01.240-1 |
Рычаг верхний в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 41 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 |
Кольцо Н1-22 Х18-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||
| 42 | 700.17.01.129-1 |
Валик Подробнее
Дополнительная информация:
|
|
|||||
| 43 | 700.17.01.298-1 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||
| 44 | Болт М10Х40-021 ГОСТ 7811-62 |
Болт М10Х40-021 ГОСТ 7811- 62 Подробнее
Дополнительная информация:
|
|
|||||
| 45 | 700.17.01.297 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 46 | Проволока КО 1,6Х160 мм ГОСТ 792-67 |
Проволока КО 1,6Х160 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
|||||
| 47 | 700.17.01.133-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
