| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.17.02.000-1 |

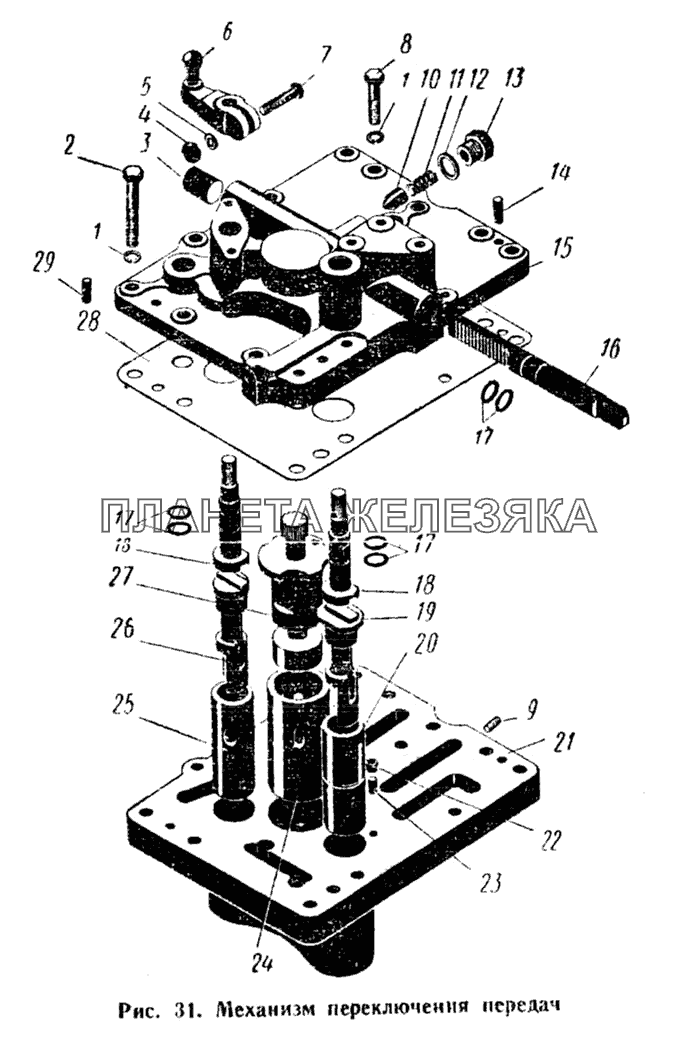

Механизм переключения передач Подробнее |
|
||
| 700.17.02.010-3 |
Корпус в сборе Подробнее |
|
||
| 700.17.02.020-4 |
Крышка в сборе Подробнее |
|
||
| 1 | Шайба пружинная 10Н ГОСТ 6402-61 |
Шайба пружинная 10Н ГОСТ 6402-61 Подробнее |
|
|
| 2 | Болт М10Х50 ГОСТ 7811-62 |
Болт М10Х50 ГОСТ 7811-62 Подробнее |
|
|
| 3 | 700.17.02.055 |
Заглушка Подробнее |
|
|
| 4 | Гайка М8-011 ГОСТ 5927-62 |
Гайка М8-011 ГОСТ 5927-62 Подробнее |
|
|
| 5 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее |
|
|
| 6 | 700.17.02.040-1 |
Рычаг в сборе Подробнее |
|
|
| 7 | Болт М8Х30-021 ГОСТ 7808-62 |
Болт М8Х30-021 ГОСТ 7808-62 Подробнее |
|
|
| 8 | Болт М10Х30-021 ГОСТ 7808-62 |
Болт М10Х30-021 ГОСТ 7808-62 Подробнее |
|
|
| 9 | 700.17.02.029 |
Заглушка Подробнее |
|
|
| 10 | 700.17.02.033 |
Фиксатор Подробнее |
|
|
| 11 | 700.17.16.063 |
Пружина Подробнее |
|
|
| 12 | 700.34.29.042 |
Прокладка Подробнее |
|
|
| 13 | 700.17.02.034 |
Пробка Подробнее |
|
|
| 14 | Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 312 |
Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 3128-60 Подробнее |
|
|
| 15 | 700.17.02.015-6 |
Крышка Подробнее |
|
|
| 16 | 700.17.02.016-1 |
Рейка Подробнее |
|
|
| 17 | Кольцо Н1-18Х14-4 ГОСТ9833-61 |
Кольцо Н1-18Х14-4 ГОСТ9833-61 Подробнее |
|
|
| 18 | 700.17.02.022 |
Поводок Подробнее |
|
|
| 19 | 700.17.02.032 |
Золотник Подробнее |
|
|
| 20 | 700.17.02.013-3 |
Гильза Подробнее |
|
|
| 21 | 700.17.02.011-1 |
Корпус Подробнее |
|
|
| 22 | 700.17.02.031 |
Ролик Подробнее |
|
|
| 23 | Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 312 |
Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 3128-60 Подробнее |
|
|
| 24 | 70047.02.012 |
Гильза Подробнее |
|
|
| 25 | 700.17.02.014 |
Гильза Подробнее |
|
|
| 26 | 700.17.02.023 |
Золотник Подробнее |
|
|
| 27 | 700.17.02.019 |
Золотник Подробнее |
|
|
| 28 | 700.17.02.026-1 |
Прокладка Подробнее |
|
|
| 29 | Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 312 |
Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 3128-60 Подробнее |
|
