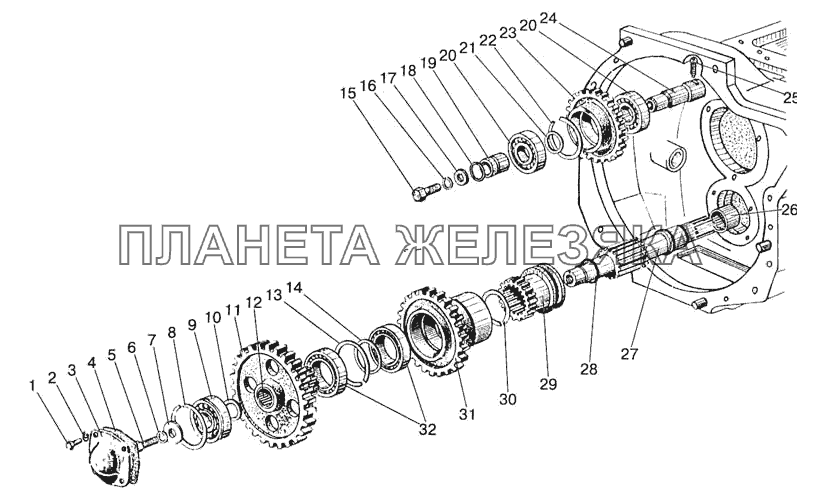

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М8х16 |
Болт Подробнее |
|
|
| 2 | ШП8 |
Шайба Подробнее |
|
|
| 3 | 50-1601089 |
Крышка подшипника Подробнее |
|
|
| 4 | 50-1601091 |
Прокладка Подробнее |
|
|
| 5 | М12х35 |
Болт Подробнее |
|
|
| 6 | ШП12 |
Шайба Подробнее |
|
|
| 7 | 50-1601038 |
Шайба нажимная Подробнее |
|
|
| 8 | КСП-72 |
Кольцо Подробнее |
|
|
| 9 | 6-50306К |
Подшипник Подробнее |
|
|
| 10 | 70-1601082 |
Шайба распорная Подробнее |
|
|
| 11 | 50-1601088-Б |
Шестерня привода ВОМ (1ступень) Подробнее |
|
|
 |
11 | 70-1601088-Б |
Шестерня привода ВОМ (I ступень) Подробнее |
|
 |
12 | 943/30 |
Подшипник Подробнее |
|
| 13 | 2В90 |
Кольцо Подробнее |
|
|
| 14 | 70-1601083 |
Шайба распорная Подробнее |
|
|
| 15 | М10х30 |
Болт Подробнее |
|
|
| 16 | ШП10 |
Шайба Подробнее |
|
|
| 17 | 10х6 |
Шайба Подробнее |
|
|
| 18 | 025-030-30-1^1 |
Кольцо Подробнее |
|
|
 |
19 | 50-1601336 |
Втулка упорная Подробнее |
|
 |
20 | 304 |
Подшипник Подробнее |
|
 |
20 | 305 |
Подшипник Подробнее |
|
| 21 | 50-1601333 |
Кольцо Подробнее |
|
|
| 21 | 70-1601333 |
Кольцо Подробнее |
|
|
| 22 | 2В62 |
Кольцо Подробнее |
|
|
| 22 | 50-1701464 |
Кольцо Подробнее |
|
|
| 23 | 50-1601331-А |
Шестерня промежуточная Подробнее |
|
|
 |
23 | 70-1601331 |
Шестерня промежуточная Подробнее |
|
| 24 | 50-1601335 |
Ось Подробнее |
|
|
 |
24 | 70-1601335 |
Ось шестерни Подробнее |
|
| 25 | Винт 12х25 |
Винт Подробнее |
|
|
 |
26 | 942/40 |
Подшипник Подробнее |
|
 |
27 | 70-1601021-Б |
Вал привода ВОМ Подробнее |
|
| 28 | 70-1601076 |
Кольцо Подробнее |
|
|
 |
29 | 70-1601081 |
Муфта Подробнее |
|
| 30 | 2В50 |
Кольцо Подробнее |
|
|
| 31 | 70-1601086-6 |
Шестерня Подробнее |
|
|
| 31 | НОРМА TORRO 16-22/9-C6W |
Хомут НОРМА TORRO 16-22/9-C6W Подробнее |
|
|
| 32 | 210АУШ1 |
Подшипник Подробнее |
|
