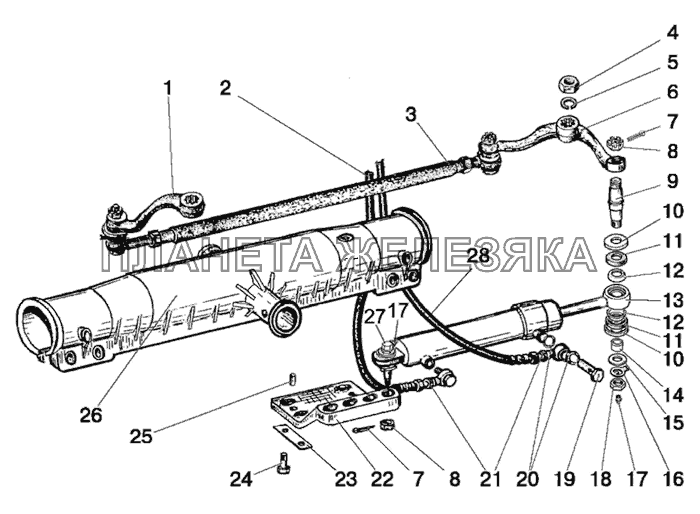

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 70-3001040 |
Рычаг правый Подробнее |
|
| 2 | 952-3407100 |
Рукав высокого давления Подробнее |
|
|
| 3 | 1220-3003010 |
Тяга рулевая Подробнее |
|
|
 |
4 | 50-3001087 |
Гайка Подробнее |
|
| 5 | 27Л |
Шайба Подробнее |
|
|
 |
6 | 70-3001040-01 |
Рычаг левый Подробнее |
|
| 7 | 4x36.019 |
Шплинт Подробнее |
|
|
| 8 | М20х1,5-6Н.6.019 |
Гайка Подробнее |
|
|
 |
9 | Ф80-3405101Б |
Палец Подробнее |
|
| 10 | Ф80-3405108 |
Чашка уплотнительная Подробнее |
|
|
| 11 | Ф80-3405109 |
Уплотнитель Подробнее |
|
|
| 12 | Ф80-3405107 |
Втулка сферическая Подробнее |
|
|
| 13 | Ц50-3405215-А |
Гидроцилиндр Подробнее |
|
|
| 14 | Ф80-3405102В |
Втулка Подробнее |
|
|
| 15 | С 20.01.019 |
Шайба Подробнее |
|
|
| 16 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 17 | 1.1.Ц9.хр |
Масленка Подробнее |
|
|
| 18 | М20-6Н.6.019 |
Гайка Подробнее |
|
|
| 19 | Ф80-3407201 |
Болт Подробнее |
|
|
| 20 | РМ3/8 |
Шайба Подробнее |
|
|
| 21 | 952-3407020 |
Переходник Подробнее |
|
|
| 22 | Ф80-3001011 |
Кронштейн Подробнее |
|
|
| 23 | Ф80-3001013 |
Пластина Подробнее |
|
|
| 24 | M16-6gx40.88.35.019 |
Болт Подробнее |
|
|
 |
25 | Д01-015 |
Штифт установочный Подробнее |
|
| 26 | 50-3001010А-01 |
Ось передняя Подробнее |
|
|
| 27 | Ф80-3405112 |
Штуцер Подробнее |
|
|
| 28 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
