| ← Вал промежуточный | Механизм управления коробкой передач → |

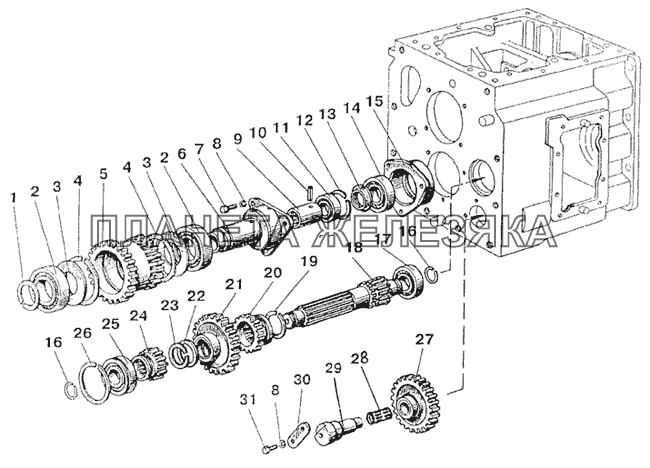

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2С60 |
Кольцо Подробнее |
|
|
 |
2 | 212 |
Подшипник Подробнее |
|
 |
3 | 70-1721318 |
Шайба маслоотражательная Подробнее |
|
| 4 | 2С110 |
Кольцо Подробнее |
|
|
| 5 | 50-1721040 |
Шестерня Подробнее |
|
|
| 5 | 50-1721041 |
Шестерня Подробнее |
|
|
| 5 | 70-1721040 |
Шестерня редуктора в сборе Подробнее |
|
|
 |
5 | 70-1721041 |
Шестерня редуктора Подробнее |
|
 |
6 | 70-1701186 |
Гнездо Подробнее |
|
| 7 | М10х35 |
Болт Подробнее |
|
|
| 8 | ШП10 |
Шайба Подробнее |
|
|
 |
9 | 50-1701188 |
Втулка Подробнее |
|
| 10 | 8х45 |
Штифт Подробнее |
|
|
| 11 | 307А |
Подшипник Подробнее |
|
|
| 12 | 2С80 |
Кольцо Подробнее |
|
|
 |
13 | 50-1701181 |
Гайка вала Подробнее |
|
| 14 | 60210-АУШ1 |
Подшипник Подробнее |
|
|
 |
15 | 50-1701184 |
Гнездо подшипника Подробнее |
|
 |
16 | Х4М-1701163 |
Кольцо Подробнее |
|
| 17 | 208А |
Подшипник Подробнее |
|
|
| 18 | 70-1701382-А |
Ban Подробнее |
|
|
| 19 | 2С65 |
Кольцо Подробнее |
|
|
 |
20 | 70-1701072 |
Шестерня включения ходоуменьшителя I Подробнее |
|
 |
21 | 70-1701224 |
Шестерня привода ходоуменьшителя Подробнее |
|
| 22 | 70-1701226 |
Шайба Подробнее |
|
|
| 23 | 2С50 |
Кольцо Подробнее |
|
|
 |
24 | 50-1701212-А |
Шестерня I передачи и заднего хода Подробнее |
|
| 25 | 50308-А |
Подшипник Подробнее |
|
|
| 26 | КСП90 |
Кольцо Подробнее |
|
|
 |
27 | 70-1701082 |
Шестерня заднего хода промежуточная Подробнее |
|
| 28 | КК30х35х46Е |
Подшипник Подробнее |
|
|
 |
29 | 50-1701434-А |
Ось Подробнее |
|
| 30 | 50-1702082-А |
Планка Подробнее |
|
|
| 31 | М10х25 |
Болт Подробнее |
|
