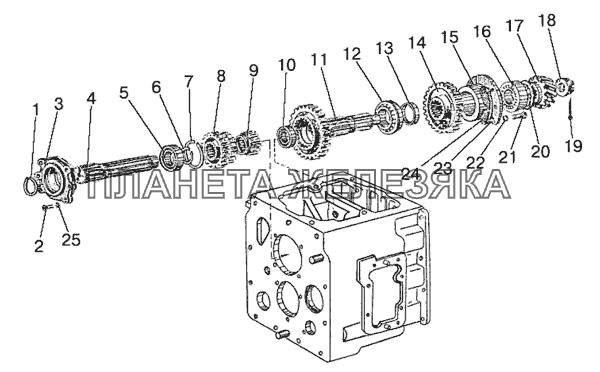

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 48-1701030-А |
Вал первичный в сборе Подробнее |
|
||
| 50-1701040 |
Вал вторичный в сборе Подробнее |
|
||
| 1 | 2С60 |
Кольцо Подробнее |
|
|
| 2 | M10-6gx25.88.35.019 |
Болт Подробнее |
|
|
 |
3 | 50-1701034 |
Стакан вала Подробнее |
|
 |
4 | 48-1701032-А |
Вал первичный Подробнее |
|
| 5 | 210АУШ1 |
Подшипник Подробнее |
|
|
| 6 | 2С50 |
Кольцо Подробнее |
|
|
| 7 | 2С90 |
Кольцо Подробнее |
|
|
 |
8 | 50-1701048-А |
Шестерня IV и V передач Подробнее |
|
 |
9 | 50-1701045 |
Шестерня III передачи Подробнее |
|
| 10 | 208А |
Подшипник Подробнее |
|
|
 |
11 | 50-1701252 |
Вал вторичный Подробнее |
|
| 12 | 6-67512 АШ2 |
Подшипник Подробнее |
|
|
 |
13 | 50-1701312 |
Втулка распорная Подробнее |
|
 |
14 | 50-1701314 |
Шестерня II ступени редуктора Подробнее |
|
| 15 | 50-1701255 |
Стакан Подробнее |
|
|
| 16 | 6-7610 АШ2 |
Подшипник Подробнее |
|
|
| 17 | 50-1701105-Б |
Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) Подробнее |
|
|
 |
18 | 50-1701253 |
Гайка М36х1,5 Подробнее |
|
| 19 | 5x45.019 |
Шплинт Подробнее |
|
|
 |
20 | 50-1701254-А |
Шайба Подробнее |
|
| 21 | М12-6g x35.88.35.019 |
Болт Подробнее |
|
|
| 22 | 12 ОТ |
Шайба Подробнее |
|
|
 |
23 | 50-1701258 |
Прокладка регулировочная 0,2 мм Подробнее |
|
 |
24 | 50-1701259 |
Прокладка регулировочная 0,5 мм Подробнее |
|
| 25 | 10 ОТ |
Шайба Подробнее |
|
