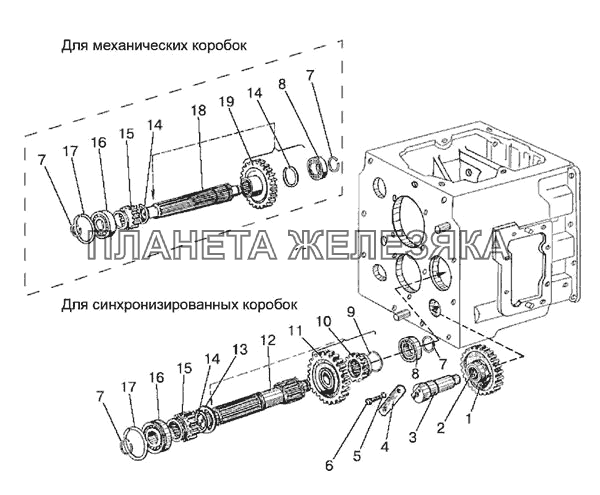

| ← Вал внутренний. Вал промежуточный | Механизм управления механической КП, корпус вилок → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-1701380-А |
Вал 1-ой передачи и 3.х. Подробнее |
|
||
| 70-1701080 |
Шестерня с подшипником в сборе Подробнее |
|
||
| 70-1701380 |
Вал 1-ой передачи и заднего хода в сборе Подробнее |
|
||
 |
1 | 70-1701082 |
Шестерня заднего хода промежуточная Подробнее |
|
| 2 | 3КК30х35х46Е |
Подшипник Подробнее |
|
|
 |
3 | 50-1701434-А |
Ось Подробнее |
|
| 4 | 50-1702082-А |
Планка Подробнее |
|
|
| 5 | 10 ОТ |
Шайба Подробнее |
|
|
| 6 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 7 | ХЧМ-1701163 |
Кольцо Подробнее |
|
|
| 8 | 208А |
Подшипник Подробнее |
|
|
| 9 | 2С65 |
Кольцо Подробнее |
|
|
 |
10 | 70-1701072 |
Шестерня включения ходоуменьшителя I Подробнее |
|
 |
11 | 70-1701224 |
Шестерня привода ходоуменьшителя Подробнее |
|
 |
12 | 70-1701382 |
Вал I передачи и з.х. Подробнее |
|
| 13 | 70-1701226 |
Шайба Подробнее |
|
|
| 14 | 2С50 |
Кольцо Подробнее |
|
|
 |
15 | 50-1701212-А |
Шестерня I передачи и заднего хода Подробнее |
|
| 16 | 50308А |
Подшипник Подробнее |
|
|
| 17 | 90 |
Кольцо Подробнее |
|
|
| 18 | 50-1701382-А |
Вал 1-ой передачи и 3.х. Подробнее |
|
|
| 19 | Ф50-1701224 |
Шестерня Подробнее |
|
