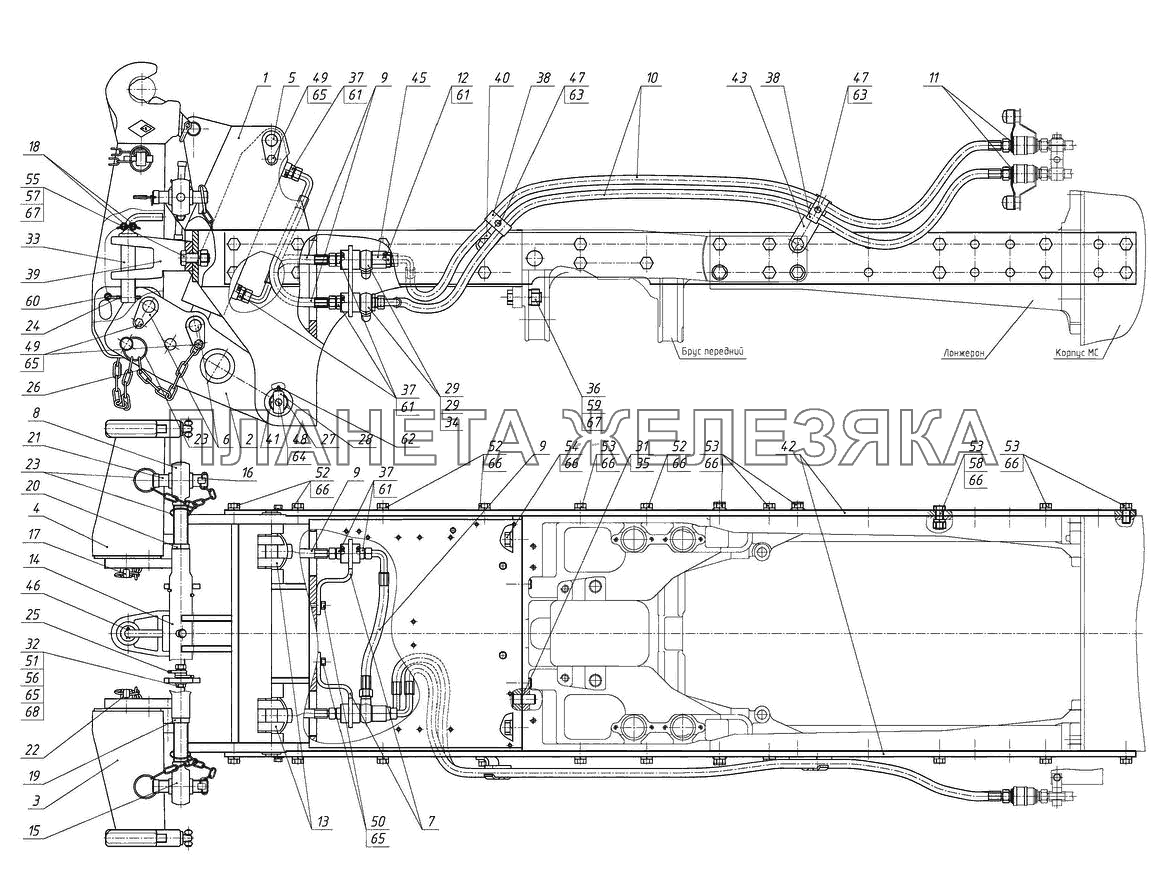

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 921-4606005 |
Установка ПНУ Подробнее |
|
||
| 1 | 921-4606015 |
Кронштейн Подробнее |
|
|
| 2 | 921-4606030 |
Рамка нижних тяг Подробнее |
|
|
| 3 | 921-4606035 |
Тяга Подробнее |
|
|
| 4 | 921-4606035-01 |
Тяга Подробнее |
|
|
| 5 | 921-4606060 |
Палец Подробнее |
|
|
| 6 | 921-4606060-01 |
Палец Подробнее |
|
|
| 7 | 921-4606080 |
Кронштейн Подробнее |
|
|
| 8 | 921-4606095 |
Винт Подробнее |
|
|
| 9 | 680-4607140 |
Рукав высокого давления Подробнее |
|
|
| 10 | 680-4607140-02 |
Рукав высокого давления Подробнее |
|
|
| 11 | М036.50Б.20 |
Корпус Подробнее |
|
|
| 12 | Н.036.65.000-А2-02 |
Клапан замедлительный Подробнее |
|
|
| 13 | Н1_-Ц63х200-3-01 |
Гидроцилиндр Ц63х40х200 Подробнее |
|
|
| 14 | А61.03.100 |
Труба Подробнее |
|
|
| 15 | А61.03.200-01 |
Винт Подробнее |
|
|
| 16 | А61.05.100 |
Чека 9 звеньев Подробнее |
|
|
| 17 | А61.05.100-01 |
Чека Подробнее |
|
|
| 18 | 70-4235035 |
Цепочка Подробнее |
|
|
 |
19 | А61.02.003 |
Контргайка Подробнее |
|
| 20 | А61.02.003-01 |
Контргайка Подробнее |
|
|
 |
21 | А61.03.001-01 |
Палец диаметр 25 мм Подробнее |
|
| 22 | А61.03.001-03 |
Палец Подробнее |
|
|
| 23 | А61.03.002 |
Кольцо Подробнее |
|
|
 |
24 | А61.07.001 |
Шплинт Подробнее |
|
 |
25 | А61.07.002 |
Пружина Подробнее |
|
| 26 | А61.08.001-01 |
Цепочка (9 звеньев) Подробнее |
|
|
| 27 | 082-4605018 |
Втулка Подробнее |
|
|
| 28 | 082-4605019 |
Шайба Подробнее |
|
|
| 29 | 40-4607038-А-01 |
Шайба Подробнее |
|
|
 |
30 | 50-3503071 |
Шайба Подробнее |
|
 |
31 | 50-4605027 |
Штифт Подробнее |
|
| 32 | 50-4605069 |
Втулка Подробнее |
|
|
| 33 | 50-4605079-Б-01 |
Шкворень Подробнее |
|
|
| 34 | 530-4614029 |
Угольник Подробнее |
|
|
| 35 | 54.38.619 |
Кольцо Подробнее |
|
|
| 36 | 70-4605036-03 |
Болт Подробнее |
|
|
| 37 | 70-1405089 |
Штуцер Подробнее |
|
|
 |
38 | 70-3407146 |
Планка Подробнее |
|
| 39 | 80-2806011-А |
Буксир передний Подробнее |
|
|
| 40 | 80-4607554 |
Кронштейн Подробнее |
|
|
| 41 | 921-4606001 |
Ось Подробнее |
|
|
| 42 | 921-4606006 |
Полоса Подробнее |
|
|
| 43 | 921-4607554 |
Кронштейн Подробнее |
|
|
| 44 | 952-4607061 |
Штуцер Подробнее |
|
|
| 45 | С80-4607223 |
Штуцер Подробнее |
|
|
| 46 | 3,2x25.019 |
Шплинт Подробнее |
|
|
| 47 | М8х35 |
Болт Подробнее |
|
|
| 48 | М10х20 |
Болт Подробнее |
|
|
| 49 | М12х20 |
Болт Подробнее |
|
|
| 50 | М12х30 |
Болт Подробнее |
|
|
| 51 | М12х40 |
Болт Подробнее |
|
|
| 52 | М16x32 |
Болт Подробнее |
|
|
| 53 | М16х40 |
Болт Подробнее |
|
|
 |
54 | М16х45 |
Болт Подробнее |
|
| 55 | М20х50 |
Болт Подробнее |
|
|
| 56 | М12 |
Гайка Подробнее |
|
|
| 57 | М20 |
Гайка Подробнее |
|
|
| 58 | М16 |
Гайка Подробнее |
|
|
| 59 | М20 |
Гайка Подробнее |
|
|
| 60 | 011-015-25-2-4 |
Кольцо Подробнее |
|
|
| 61 | 017-022-30-2-2 |
Кольцо Подробнее |
|
|
| 62 | 1.3.Ц9.хр |
Масленка Подробнее |
|
|
| 63 | ШП8Т |
Шайба Подробнее |
|
|
| 64 | ШП 10 ОТ |
Шайба Подробнее |
|
|
| 65 | ШП 12 ОТ |
Шайба Подробнее |
|
|
| 66 | ШП 16 ОТ |
Шайба Подробнее |
|
|
| 67 | ШП 20 ОТ |
Шайба Подробнее |
|
|
| 68 | ШЧ 12 |
Шайба Подробнее |
|
