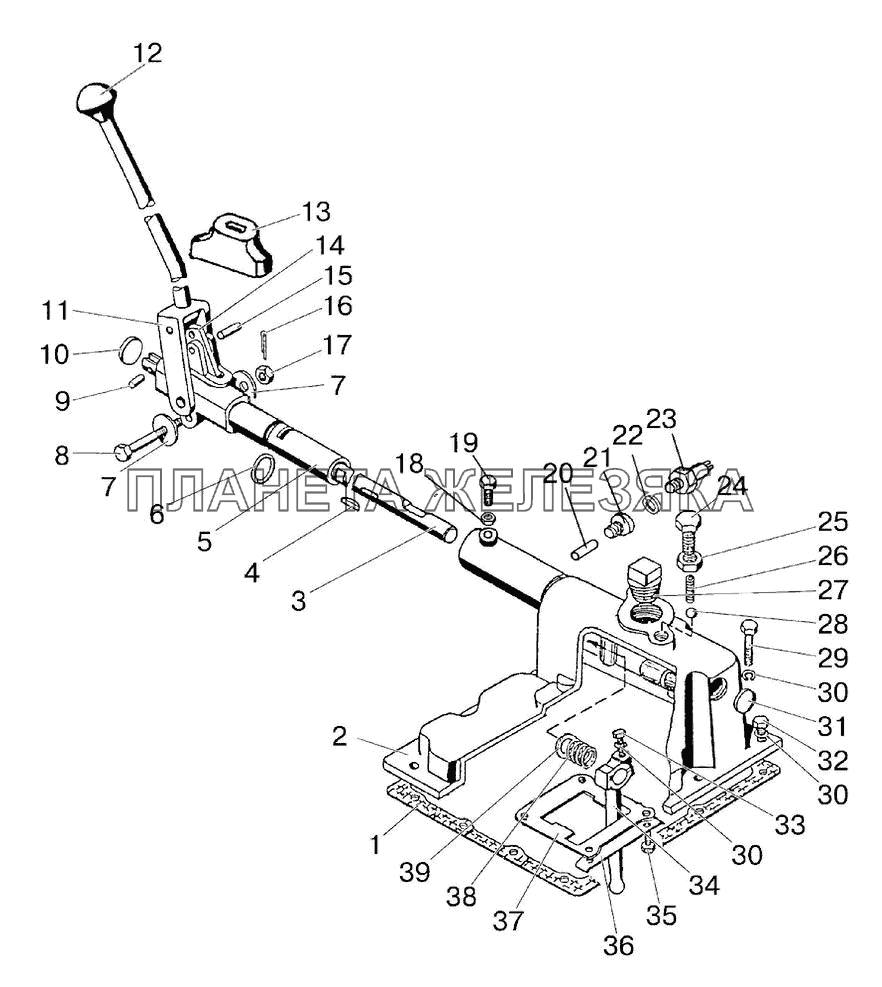

Механизм управления коробкой передач, крышка МТЗ-821/921
| ← Механизм управления синхронизированной КП, корпус вилок | Раздаточная коробка привода ПВМ, управление раздаточной коробкой → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 921-1703010 |
Крышка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 921-1703010-01 |
Крышка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 50-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 921-1703025 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 921-1703201 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | СШ611 |
Шпонка 6x11 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 921-1703210 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 032-036-25-2-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | ШЧ 12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 50-2403034-01 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | ШЦК 8x20 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 35-10 кпЦ9Хр |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 921-1703220 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | А15.05.020 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
13 | 70-1703203-А |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||
 |
14 | 70-1703202-А |
Поводок Подробнее
Дополнительная информация:
|
|||||||||||||
| 15 | ШКЦ 8x25 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 3,2x25 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | М12 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | М10 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 921-1703046 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 921-1703205 |
Толкатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 921-1703029 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 50-1702048 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | ВК 12-51 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 70-1703204 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | М16 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | ПККГ1 1/4 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 13,8-60 |
Шарик 13,8 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | М10 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | ШП 10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 28-10кпЦ9Хр |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | М10x35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | М10x30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
34 | 70-1703011 |
Рычаг Подробнее
Дополнительная информация:
|
|||||||||||||
| 35 | М10х18 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 50-1702107-А |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 70-1703084 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 74-1703084 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 70-1703057 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 70-1703058 |
Шайба Подробнее
Дополнительная информация:
|
|
