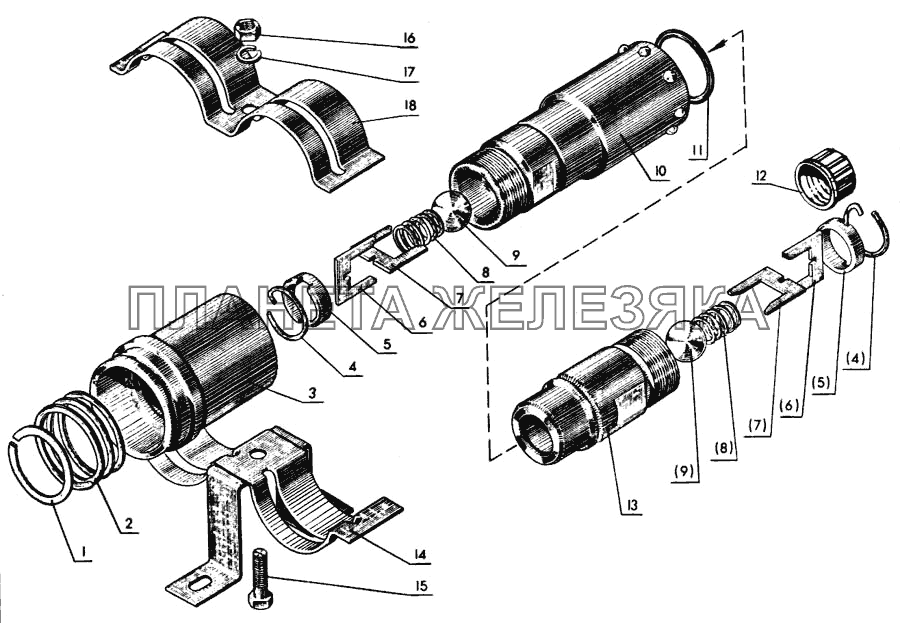

Разрывная муфта МТЗ-80| ← Управление регулятором | Запорное устройство → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Н.036.50.000 |
Разрывная муфта в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | Кольцо 1625 ГОСТ 13940-68 |
Кольцо 1625 ГОСТ 13940-68 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | Н.036.50.105 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | Н.036.50.106 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | Н.036.50.102 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | Н.036.50.103 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | Н.036.50.111 |
Крестовина нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | Н.036.50.112 |
Крестовина верхняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | Н.036.50.104 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | Шарик III 14.288-60 ГОСТ 3722-60 |
Шарик III 14.288-60 ГОСТ 3722-60 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | Н.036.50.101 |
Корпус левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | Кольцо 022-028-36-2-2 ГОСТ 9833-73 |
Кольцо 022-028-36-2-2 ГОСТ 9833-73 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 50-4607124 |
Колпак Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | Н.036.50.201 |
Корпус правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 40-4607064-Б1 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | Болт М8-6gх30.88.35.019 ГОСТ 7796-70 |
Болт М8-6gх30.88.35.019 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | Гайка М8.6Н.6.019 ГОСТ 5915-70 |
Гайка М8.6Н.6.019 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 8Т ОСТ 37.001.115-75 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 40-4607087 |
Крышка кронштейна Подробнее
Дополнительная информация:
|
|
