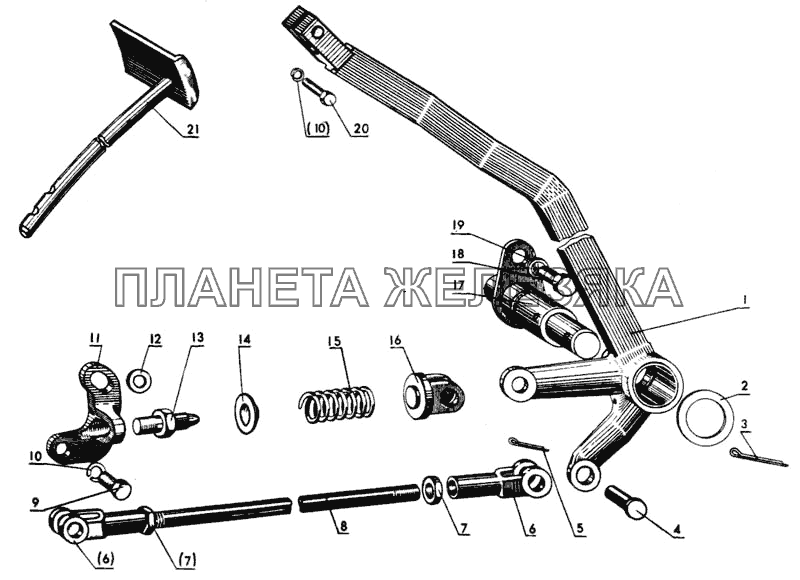

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-1602110 |
Тяга сцепления с болтом и гайкой в сборе Подробнее |
|
||
| 50-1602130 |
Кронштейн с шайбой и шайбой упорной в сборе Подробнее |
|
||
| 70-1602010 |
Управление сцеплением в сборе Подробнее |
|
||
| 70-1602015 |
Педаль в сборе Подробнее |
|
||
| 1 | 70-1602020 |
Педаль сцепления Подробнее |
|
|
| 2 | 50-3406037 |
Шайба упорная Подробнее |
|
|
| 3 | Шплинт 5х36-001 ГОСТ 397-66 |
Шплинт 5х36-001 ГОСТ 397-66 Подробнее |
|
|
| 4 | 260086 |
Палец 12х32.019 ОН 025-196-63 Подробнее |
|
|
| 5 | Шплинт 3,2х18-001 ГОСТ 397-66 |
Шплинт 3,2х18-001 ГОСТ 397-66 Подробнее |
|
|
 |
6 | 50-3502203 |
Вилка Подробнее |
|
| 7 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 |
Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 Подробнее |
|
|
| 8 | 50-1602112 |
Тяга сцепления Подробнее |
|
|
| 9 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 |
Болт М12-6gх45.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
| 10 | Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 |
Шайба 12 ОТ 65Г 06 ОСТ 37.001.115-74 Подробнее |
|
|
| 11 | 50-1602034-Б |
Кронштейн Подробнее |
|
|
| 12 | Шайба 12.01.019 ГОСТ 11371-78 |
Шайба 12.01.019 ГОСТ 11371-78 Подробнее |
|
|
| 13 | 50-1602033 |
Болт упорный Подробнее |
|
|
| 14 | 50-1602029 |
Шайба упорная Подробнее |
|
|
| 15 | 50-1602032 |
Пружина Подробнее |
|
|
 |
16 | 50-1602027 |
Упор Подробнее |
|
| 17 | 70-1602120 |
Фланец оси Подробнее |
|
|
| 18 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 |
Болт М10-6gх20.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
| 19 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 |
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 Подробнее |
|
|
| 20 | Болт М12-6gх30.88.35.019 ГОСТ 7786-70 |
Болт М12-6gх30.88.35.019 ГОСТ 7786-70 Подробнее |
|
|
| 21 | 70-1602040 |
Стержень подушки Подробнее |
|
