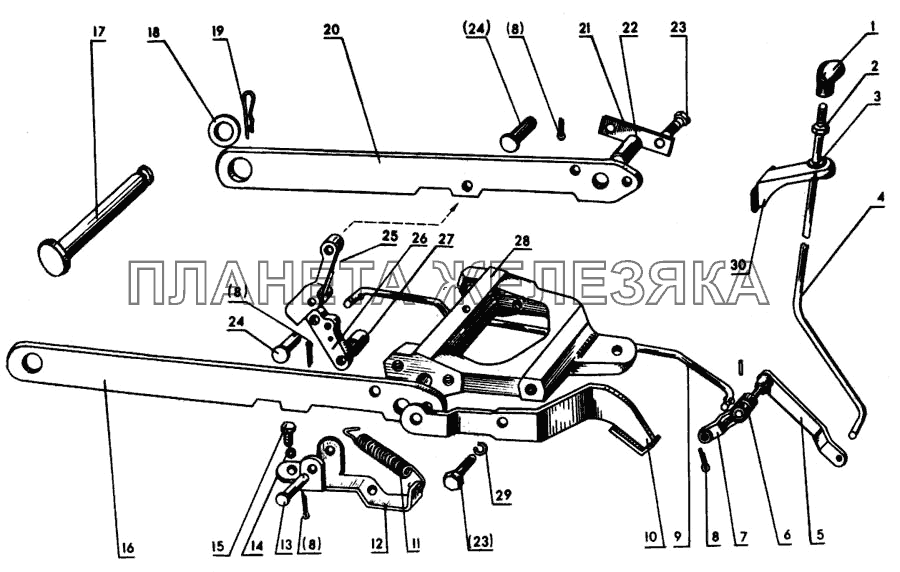

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-4619010 |
Механизм фиксации Подробнее |
|
||
| 70-4619015 |
Захват в сборе Подробнее |
|
||
| 70-4619025-Б |
Стопор ву сборе Подробнее |
|
||
| 1 | 50-1310136 |
Рукоятка Подробнее |
|
|
| 2 | Гайка М8-6Н.019 ГОСТ 5915-70 |
Гайка М8-6Н.019 ГОСТ 5915-70 Подробнее |
|
|
| 3 | 36-3723026-Б |
Втулка Подробнее |
|
|
| 4 | 70-4619039 |
Тяга Подробнее |
|
|
| 5 | 70-4619030 |
Вал с рычагом Подробнее |
|
|
| 6 | Штифт 4Пр2,2Ах20.06 СТП 118.1271-76 |
Штифт 4Пр2,2Ах20.06 СТП 118.1271-76 Подробнее |
|
|
| 7 | 70-4619032 |
Рычаг Подробнее |
|
|
| 8 | Шплинт 3,2х18.001 ГОСТ 397-79 |
Шплинт 3,2х18.001 ГОСТ 397-79 Подробнее |
|
|
| 9 | 70-4619034-А |
Тяга Подробнее |
|
|
| 10 | 70-4619020 |
Пластина Подробнее |
|
|
| 11 | 70-4616033 |
Пружина Подробнее |
|
|
| 12 | 70-4619033 |
Кронштейн Подробнее |
|
|
| 13 | Палец 12х48.019 ОСТ 37.001.163.75 |
Палец 12х48.019 ОСТ 37.001.163.75 Подробнее |
|
|
| 14 | 45.9816-6046 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 15 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Болт М8-6gх16.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
| 16 | 80-4619012-01 |
Тяга Подробнее |
|
|
| 17 | 80-4619019 |
Палец Подробнее |
|
|
| 18 | 70-4619042 |
Шайба Подробнее |
|
|
 |
19 | А61.07.001 |
Шплинт Подробнее |
|
| 20 | 80-4619012 |
Тяга Подробнее |
|
|
| 21 | 70-4619016 |
Пластина Подробнее |
|
|
| 22 | 70-4619017 |
Штифт Подробнее |
|
|
| 23 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 |
Болт М12-6gх30.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
| 24 | Палец 12х32.019 ОСТ 37.001.163-75 |
Палец 12х32.019 ОСТ 37.001.163-75 Подробнее |
|
|
| 25 | 70-4619029-Б |
Рычаг Подробнее |
|
|
| 26 | 70-4619028 |
Рычаг Подробнее |
|
|
| 27 | 50-4605069 |
Втулка Подробнее |
|
|
| 28 | 70-4619011 |
Захват Подробнее |
|
|
| 29 | 252137-П2 |
Шайба 12ОТ 65Г 06 ГОСТ 6402-70 Подробнее |
|
|
| 30 | 70-4619037 |
Кронштейн Подробнее |
|
