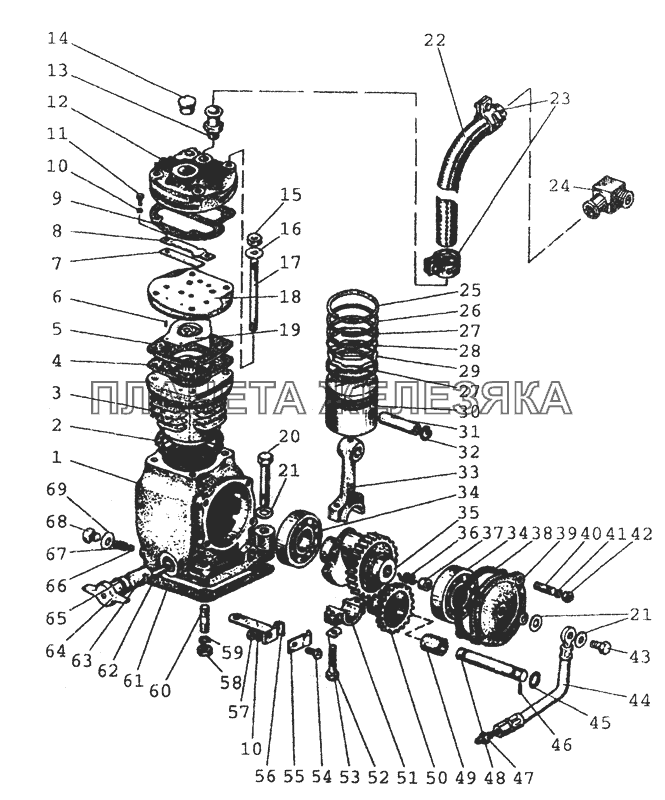

/75.gif "А29.01. Компрессор МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| А29.01.250-А |
Валик управления Подробнее |
|
||
| А29.01180 |
Комплект колец Подробнее |
|
||
| А29.05.000-А |
Компрессор Подробнее |
|
||
| А29.05.170 |
Шатун Подробнее |
|
||
| А29.61.200-А |
Шестерня Подробнее |
|
||
| 1 | А29.01.001 |
Картер Подробнее |
|
|
 |
2 | А29.01.006 |
Прокладка Подробнее |
|
| 3 | А29.05006 |
Цилиндр Подробнее |
|
|
| 4 | А29.65.002 |
Прокладка нижняя Подробнее |
|
|
| 5 | А29.05.003 |
Прокладка верхняя Подробнее |
|
|
| 6 | ГОСТ3128-70 |
Штифт 2x12 Подробнее |
|
|
 |
7 | А29.05.042 |
Клапан нагнетательный Подробнее |
|
| 8 | А29.05.043 |
Ограничитель Подробнее |
|
|
 |
9 | А29.05.004 |
Прокладка головки Подробнее |
|
| 10 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 11 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 12 | А29.05005 |
Головка цилиндра Подробнее |
|
|
| 13 | А29.01.021 |
Пробка транспортная Подробнее |
|
|
| 14 | А29.01.059 |
Штуцер Подробнее |
|
|
| 15 | Гайка M8x1-6H.8-45.056 |
Гайка M8x1-6H.8-45.056 Подробнее |
|
|
| 16 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 17 | А2901.023 |
Шпилька Подробнее |
|
|
| 18 | А29.05.041 |
Плита Подробнее |
|
|
 |
19 | А29.05.001 |
Клапан всасывающий Подробнее |
|
| 20 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 21 | 36-1104788-01 |
Прокладка Подробнее |
|
|
| 22 | 18-29-210-1,3(13) |
Рукав-деталь Подробнее |
|
|
| 23 | 20-32(ХС-26-19) |
Хомут «Норма» Подробнее |
|
|
| 24 | 265-3509030 |
Штуцер Подробнее |
|
|
| 25 | А27.02.03.007 |
Кольцо компрессионное Подробнее |
|
|
| 26 | А27.02.03.008 |
Кольцо компрессионное Подробнее |
|
|
| 27 | А27.12.40.509 |
Сегмент Подробнее |
|
|
| 28 | А27.12.40.510 |
Расширитель Подробнее |
|
|
| 29 | А27.12.40.511 |
Расширитель Подробнее |
|
|
| 30 | А29.05.101 |
Поршень Подробнее |
|
|
| 31 | А29.05.103 |
Палец поршневой Подробнее |
|
|
| 32 | А29.05.102 |
Кольцо стопорное Подробнее |
|
|
| 33 | А29.05.171 |
Шатун Подробнее |
|
|
| 34 | ГОСТ8338-75 |
Подшипник Подробнее |
|
|
| 35 | А29.01.004 |
Вал коленчатый Подробнее |
|
|
| 36 | А29.01.013 |
Пружина Подробнее |
|
|
| 37 | А29.01.019 |
Уплотнитель крышки Подробнее |
|
|
 |
38 | А29.01.009 |
Прокладка Подробнее |
|
| 39 | А29.01003 |
Крышка Подробнее |
|
|
| 40 | ГОСТ22034-76 |
Шпилька M8 3p/6gx18.66.019 Подробнее |
|
|
| 41 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 42 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 43 | 240-3509233 |
Болт Подробнее |
|
|
 |
44 | 240-3509150 |
Маслопровод Подробнее |
|
| 45 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее |
|
|
 |
46 | 240-3509232 |
Штуцер Подробнее |
|
| 47 | ГОСТ3128-70 |
Штифт 2x12 Подробнее |
|
|
| 48 | А29.01.301 |
Ось шестерни Подробнее |
|
|
| 49 | А29.01.202-А |
Втулка Подробнее |
|
|
 |
50 | А29.01.201-А |
Шестерня Подробнее |
|
| 51 | А29.05.172 |
Крышка шатуна Подробнее |
|
|
| 52 | Болт M8-6gx35.109.40x.05 |
Болт M8-6gx35.109.40x.05 Подробнее |
|
|
| 53 | А2905.173 |
Шайба Подробнее |
|
|
| 54 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 55 | 240-3509159 |
Скоба Подробнее |
|
|
| 56 | 240-3509158 |
Хомут Подробнее |
|
|
| 57 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 58 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 59 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 60 | ГОСТ22034-76 |
Шпилька M8 3p/6gx18.66.019 Подробнее |
|
|
 |
61 | 240-3509037-А |
Прокладка Подробнее |
|
| 62 | А29.01.253 |
Палец Подробнее |
|
|
| 63 | А29.01.251-А |
Валик Подробнее |
|
|
| 64 | А29.01.252-А |
Рычаг Подробнее |
|
|
| 65 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее |
|
|
| 66 | ГОСТ3722-11 |
Шарик 8,0-100 Подробнее |
|
|
| 67 | 50-4604027-Б |
Пружина Подробнее |
|
|
| 68 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 69 | А29.01.017 |
Прокладка Подробнее |
|
