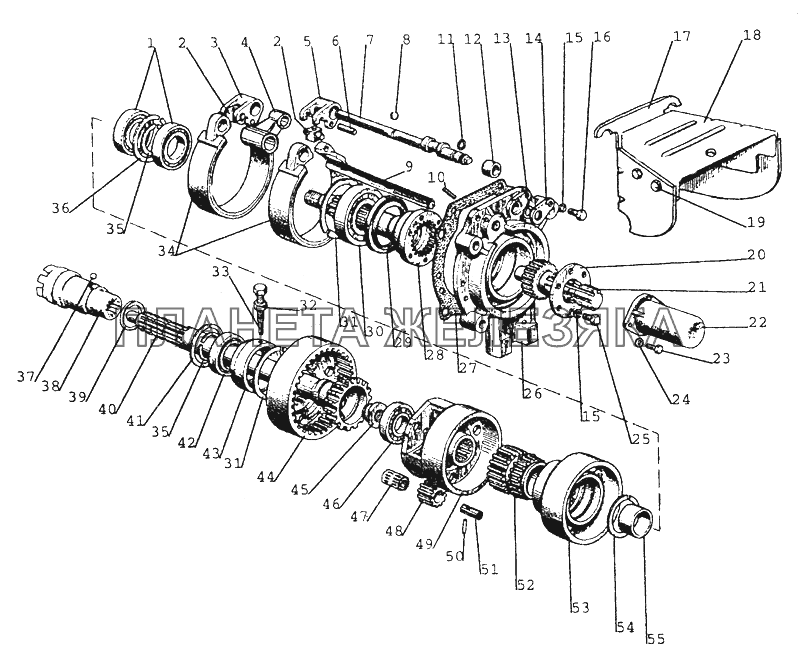

/94.gif "4202 Вал отбора мощности задний МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-4202030А |
Шестерня коронная Подробнее |
|
||
| 80-4202010А |
Вал отбора мощности задний Подробнее |
|
||
| 80-4202015А |
Вал Подробнее |
|
||
| 80-4202019Б-01 |
Хвостовик (с 6 шплицами) Подробнее |
|
||
| 80-4202019Б-02 |
Хвостовик (с 21 шплицем) Подробнее |
|
||
| 80-4202020А |
Крышка Подробнее |
|
||
| ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
||
| ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
||
| ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
||
| 1 | ГОСТ8338-75 |
Подшипник Подробнее |
|
|
| 2 | 50-4202078 |
Палец Подробнее |
|
|
 |
3 | 50-4202074 |
Рычаг Подробнее |
|
 |
4 | 50-4202058 |
Кронштейн Подробнее |
|
 |
5 | 85-4202074 |
Рычаг Подробнее |
|
| 6 | ГОСТ3128-70 |
Штифт 2x12 Подробнее |
|
|
 |
7 | 80-4202076 |
Вал Подробнее |
|
| 8 | 54.38.619 |
Кольцо Подробнее |
|
|
| 9 | 70-4202072Б |
Ось Подробнее |
|
|
| 10 | ГОСТ14229-78 |
Штифт 8x30 Подробнее |
|
|
| 11 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее |
|
|
| 12 | 80-4202082 |
Втулка Подробнее |
|
|
| 13 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
| 14 | 85-4202079 |
Пластина Подробнее |
|
|
| 15 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 16 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 17 | 80-4202091 |
Кожух Подробнее |
|
|
| 18 | 80-4202092 |
Крышка Подробнее |
|
|
| 19 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 20 | 80-4202081-А |
Пластина Подробнее |
|
|
 |
21 | 80-4202019Б |
Хвостовик(8 шпиц) Подробнее |
|
| 22 | 50-4202065-А |
Колпак Подробнее |
|
|
| 23 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 24 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 25 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
 |
26 | 80-4202042-Б |
Крышка Подробнее |
|
| 27 | 50-4202092А |
Прокладка Подробнее |
|
|
 |
28 | 80-4202017-Б |
Вал Подробнее |
|
| 29 | ГОСТ3752-79 |
Манжета 2.2-80x105-1 Подробнее |
|
|
| 30 | ГОСТ7242-81 |
Подшипник 60210АУШ1 Подробнее |
|
|
| 31 | ГОСТ13941-86 |
Кольцо В25 Подробнее |
|
|
| 32 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
 |
33 | 50-4202068 |
Винт Подробнее |
|
| 34 | 70-4202100 |
Лента с накладкой Подробнее |
|
|
| 35 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
| 36 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
| 37 | Шарик диаметр=7.938 |
Шарик диаметр=7,938 Подробнее |
|
|
| 38 | 50-4202046-Б |
Муфта Подробнее |
|
|
| 39 | А61.03.002 |
Кольцо Подробнее |
|
|
| 40 | 70-4202044-Б |
Вал Подробнее |
|
|
| 41 | ГОСТ13941-86 |
Кольцо В25 Подробнее |
|
|
| 42 | ГОСТ8338-75 |
Подшипник Подробнее |
|
|
 |
43 | 50-4202066-А |
Стакан Подробнее |
|
 |
44 | 70-4202043 |
Шестерня коронная Подробнее |
|
 |
45 | 70-4202083-А |
Гайка Подробнее |
|
| 46 | ГОСТ8338-75 |
Подшипник Подробнее |
|
|
| 47 | Подшипник КК20х26х34Е |
Подшипник КК20х26х34Е Подробнее |
|
|
 |
48 | 70-4202024 |
Сателлит Подробнее |
|
| 49 | 70-4202065 |
Водило Подробнее |
|
|
| 50 | ГОСТ1422978 |
Штифт 4x30.019 Подробнее |
|
|
 |
51 | 70-4202026 |
Ось Подробнее |
|
 |
52 | 70-4202032 |
Шестерня солнечная Подробнее |
|
 |
53 | 70-4202033 |
Барабан Подробнее |
|
| 54 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
| 55 | 70-4202077 |
Втулка Подробнее |
|
