| ← 3401 Привод управления рулевого. Вариант с ГОРУ | 3407 Арматура рулевого управления. Вариант с ГОРУ → |

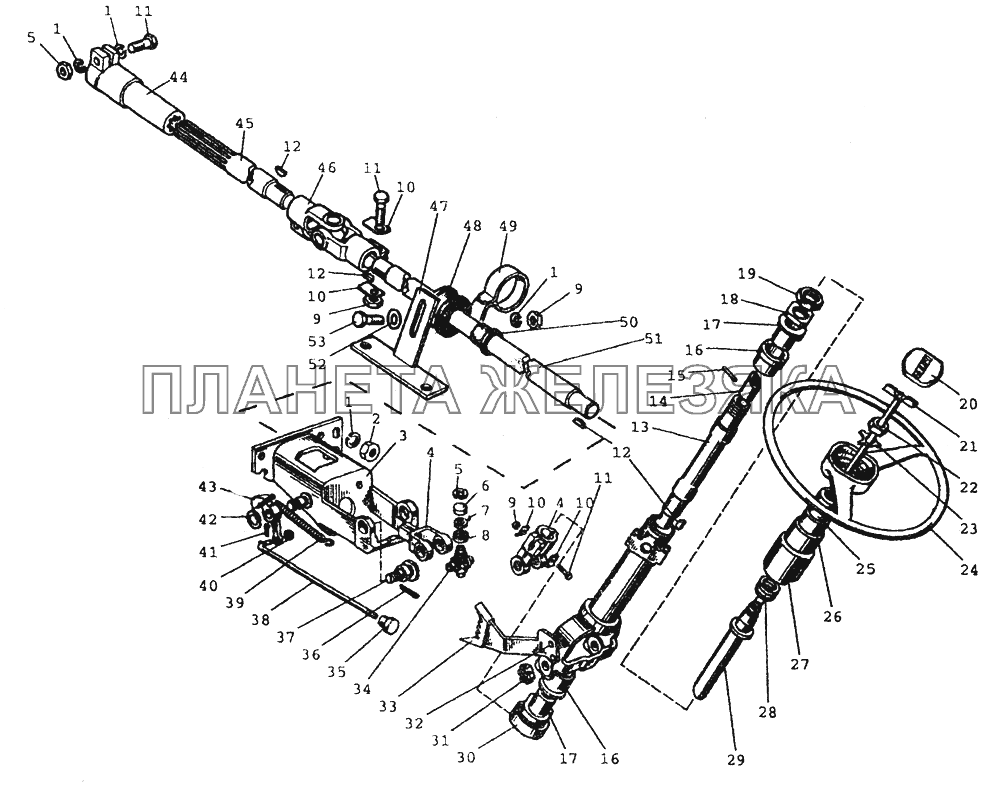

/60.gif "3401 Привод управления рулевого. Вариант с ГУР МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
50-3401060 |
Кардан Подробнее |
||
| 50A-3401010 |
Колонка рулевая Подробнее |
|
||
| 70-3401050-Б |
Вал со штифтом и хвостовиком в сборе Подробнее |
|
||
| 1 | OCT37.001.115-75 |
Шайба 6Т Подробнее |
|
|
| 2 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 3 | 85-3401120-02 |
Кронштейн Подробнее |
|
|
| 4 | 50-3401061-A |
Вилка Подробнее |
|
|
| 5 | ГОСТ13943-86 |
Кольцо В19 Подробнее |
|
|
| 6 | 904700УС17 |
Подшипник Подробнее |
|
|
| 7 | 50-3401064 |
Сальник Подробнее |
|
|
| 8 | 50-3401063 |
Обойма Подробнее |
|
|
| 9 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 10 | 80-3401013 |
Шайба Подробнее |
|
|
| 11 | ГОСТ7795-70 |
Болт M12-6gx100.88.35.019 Подробнее |
|
|
| 12 | Шпонка СШ-510 |
Шпонка СШ-510 Подробнее |
|
|
 |
13 | 70-3401055 |
Вал промежуточный Подробнее |
|
| 14 | 70-3401054-Б |
Хвостовик вала Подробнее |
|
|
| 15 | ГОСТ3128-70 |
Штифт 2x12 Подробнее |
|
|
| 16 | 70-3401077-В |
Амортизатор Подробнее |
|
|
| 17 | 70-3401076 |
Втулка Подробнее |
|
|
| 18 | 70-3401078 |
Гайка Подробнее |
|
|
 |
19 | 70-3401079 |
Контргайка Подробнее |
|
 |
20 | 80-3401082 |
Крышка головки Подробнее |
|
| 21 | 80-3401140 |
Зажим Подробнее |
|
|
| 22 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
 |
23 | 50-3401091 |
Шайба Подробнее |
|
| 24 | 80-3402015 |
Колесо Подробнее |
|
|
| 25 | 80-3709025 |
Втулка Подробнее |
|
|
 |
26 | 80-3709026 |
Втулка Подробнее |
|
 |
27 | 80-3709024 |
Чехол Подробнее |
|
| 28 | 50-4608057 |
Пружина Подробнее |
|
|
| 29 | 85-3401175 |
Вал Подробнее |
|
|
| 30 | 600-3401012 |
Шайба Подробнее |
|
|
 |
31 | 70-3003032 |
Гайка Подробнее |
|
| 32 | ГОСТ10299-80 |
Заклепка 8x22.01 Подробнее |
|
|
| 33 | 600-3401160 |
Сектор Подробнее |
|
|
 |
34 | 50-3401062 |
Крестовина Подробнее |
|
| 35 | 70-3709012-А |
Ручка переключателя Подробнее |
|
|
| 36 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее |
|
|
| 37 | 85-3401011 |
Винт Подробнее |
|
|
| 38 | 80-3401001 |
Тяга Подробнее |
|
|
| 39 | 50-1310158-В |
Пружина Подробнее |
|
|
| 40 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 41 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее |
|
|
| 42 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
| 43 | 85-3401014 |
Фиксатор Подробнее |
|
|
 |
44 | 80-3401070 |
Втулка Подробнее |
|
 |
45 | 80-3401072 |
Вал Подробнее |
|
|
|
46 | 50-3401060 |
Кардан Подробнее |
|
 |
47 | 80-3401105 |
Стойка Подробнее |
|
 |
48 | 80-3401104 |
Амортизатор Подробнее |
|
| 49 | 80-3401103 |
Хомут Подробнее |
|
|
| 50 | 80-3401106 |
Втулка Подробнее |
|
|
| 51 | 80-3401052-Б |
Вал Подробнее |
|
|
| 52 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 53 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
