| ← 1702 Механизм переключения передач | 1802 Раздаточная коробка → |

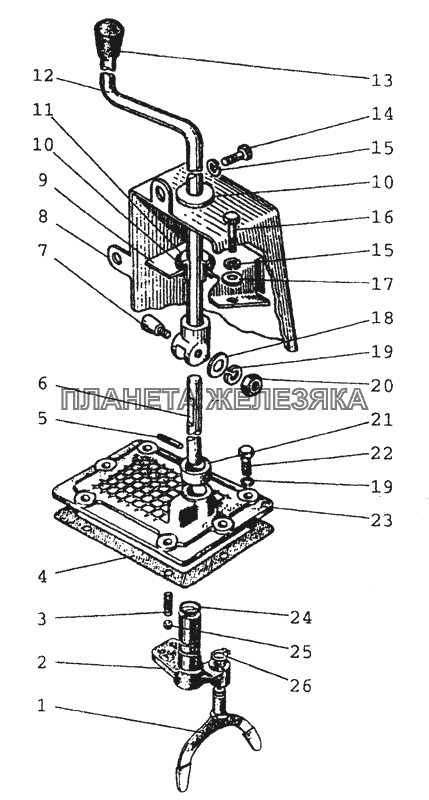

/42.gif "1723 Управление редуктором МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
80-1723010-Б |
Управление редуктором Подробнее |
||
| 80-1723065 |
Рычаг Подробнее |
|
||
| 1 | 80-1721021 |
Вилка Подробнее |
|
|
 |
2 | 70-1723020 |
Ось с рычагом Подробнее |
|
| 3 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 4 | 50-1601347 |
Прокладка Подробнее |
|
|
 |
5 | 70-1723012 |
Штифт 6х36.88.016 Подробнее |
|
 |
6 | 70-1723024 |
Стержень Подробнее |
|
| 7 | 70-1723063 |
Клин Подробнее |
|
|
| 8 | 80-6700370 |
Кожух Подробнее |
|
|
| 9 | 80-6702291 |
Накладка Подробнее |
|
|
| 10 | 70-3723024 |
Втулка Подробнее |
|
|
| 11 | 70-4605308-Б |
Втулка Подробнее |
|
|
 |
12 | 80-1723060 |
Рычаг Подробнее |
|
| 13 | А61-01-014 |
Рукоятка Подробнее |
|
|
| 14 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 15 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 16 | ГОСТ7798-70 |
Болт M6-6gx16.88.35.019 Подробнее |
|
|
| 17 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 18 | ГОСТ11371-78 |
Шайба С6.01.08кп.019 Подробнее |
|
|
| 19 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 20 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 21 | 70-1723032 |
Втулка Подробнее |
|
|
| 22 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
 |
23 | 70-1723015 |
Крышка Подробнее |
|
| 24 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее |
|
|
| 25 | ГОСТ3722-81 |
Шарик 10.0-60 Подробнее |
|
|
| 26 | ГОСТ13942-86 |
Кольцо Б15 Подробнее |
|
