| ← 1701, 1721 Редуктор | 1702 Механизм переключения передач. Корпус вилок → |

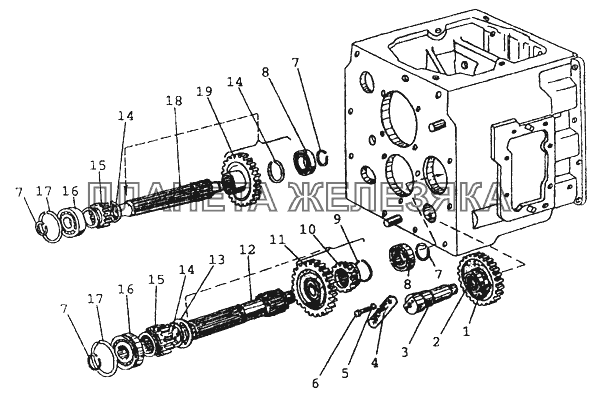

/39.gif "1701 Вал первой передачи заднего хода МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-1701380-А |
Вал 1-ой передачи и 3.х. Подробнее |
|
||
| 70-1701080 |
Шестерня с подшипником в сборе Подробнее |
|
||
| 70-1701380 |
Вал 1-ой передачи и заднего хода в сборе Подробнее |
|
||
| 1 | 70-1701082 |
Шестерня заднего хода промежуточная Подробнее |
|
|
| 2 | Подшипник КК 30x35x46 Е |
Подшипник КК 30x35x46 Е Подробнее |
|
|
 |
3 | 50-1701434-А |
Ось Подробнее |
|
| 4 | 50-1702082-А |
Планка Подробнее |
|
|
| 5 | OCT37.001.115-75 |
Шайба 6Т Подробнее |
|
|
| 6 | ГОСТ77967 |
Болт M10-6gx35.88.35.019 Подробнее |
|
|
| 7 | X4M-1701163 |
Кольцо Подробнее |
|
|
| 8 | ГОСТ8338-75 |
Подшипник Подробнее |
|
|
| 9 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
 |
10 | 70-1701072 |
Шестерня включения ходоуменьшителя I Подробнее |
|
 |
11 | 70-1701224 |
Шестерня привода ходоуменьшителя Подробнее |
|
 |
12 | 70-1701382 |
Вал I передачи и з.х. Подробнее |
|
| 13 | 70-1701226 |
Шайба Подробнее |
|
|
| 14 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
 |
15 | 50-1701212-А |
Шестерня I передачи и заднего хода Подробнее |
|
| 16 | ГОСТ2893-73 |
Подшипник 50308 Подробнее |
|
|
| 17 | ГОСТ2893-73 |
Подшипник 50308 Подробнее |
|
|
| 18 | 50-1701382-А |
Вал 1-ой передачи и 3.х. Подробнее |
|
|
| 19 | Ф50-1701224 |
Шестерня Подробнее |
|
