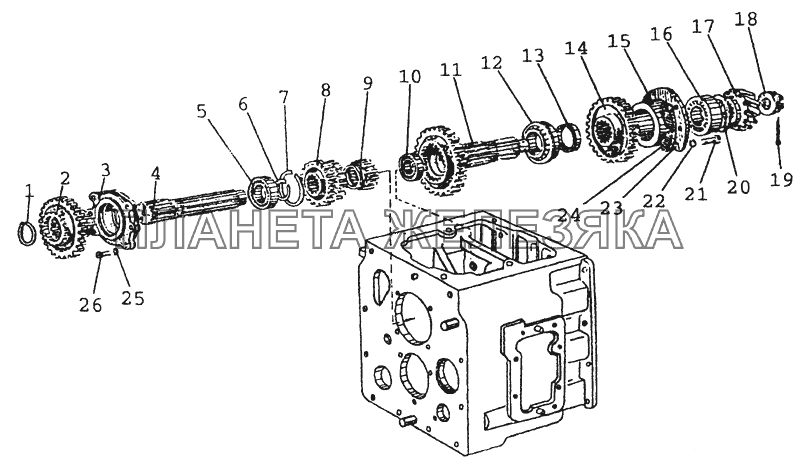

/36.gif "1701 Вал первичный. Вал вторичный МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 48-1701030-А |
Вал первичный в сборе Подробнее |
|
||
| 50-1701040 |
Вал вторичный в сборе Подробнее |
|
||
| 50-1701050 |
Стакан подшипника в сборе Подробнее |
|
||
| 1 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
 |
2 | 70-1721025 |
Шестерня понижающего редуктора Подробнее |
|
 |
3 | 50-1701034 |
Стакан вала Подробнее |
|
 |
4 | 48-1701032-А |
Вал первичный Подробнее |
|
| 5 | ГОСТ7242-81 |
Подшипник 60210АУШ1 Подробнее |
|
|
| 6 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
| 7 | ГОСТ13940-86 |
Кольцо 2В50 Подробнее |
|
|
 |
8 | 50-1701048-А |
Шестерня IV и V передач Подробнее |
|
 |
9 | 50-1701045 |
Шестерня III передачи Подробнее |
|
| 10 | ГОСТ8338-75 |
Подшипник Подробнее |
|
|
 |
11 | 50-1701252 |
Вал вторичный Подробнее |
|
| 12 | ГОСТ27365-87 |
Подшипник 6-67512АШ2 Подробнее |
|
|
 |
13 | 50-1701312 |
Втулка распорная Подробнее |
|
 |
14 | 50-1701314 |
Шестерня II ступени редуктора Подробнее |
|
| 15 | 50-1701255 |
Стакан Подробнее |
|
|
| 16 | ГОСТ333-71 |
Подшипник 6-761 ОА Подробнее |
|
|
| 17 | 50-1701105-Б |
Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) Подробнее |
|
|
 |
18 | 50-1701253 |
Гайка М36х1,5 Подробнее |
|
| 19 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее |
|
|
| 20 | 50-1701254 |
Шайба Подробнее |
|
|
| 21 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 22 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
 |
23 | 50-1701259 |
Прокладка регулировочная 0,5 мм Подробнее |
|
 |
24 | 50-1701258 |
Прокладка регулировочная 0,2 мм Подробнее |
|
| 25 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 26 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
