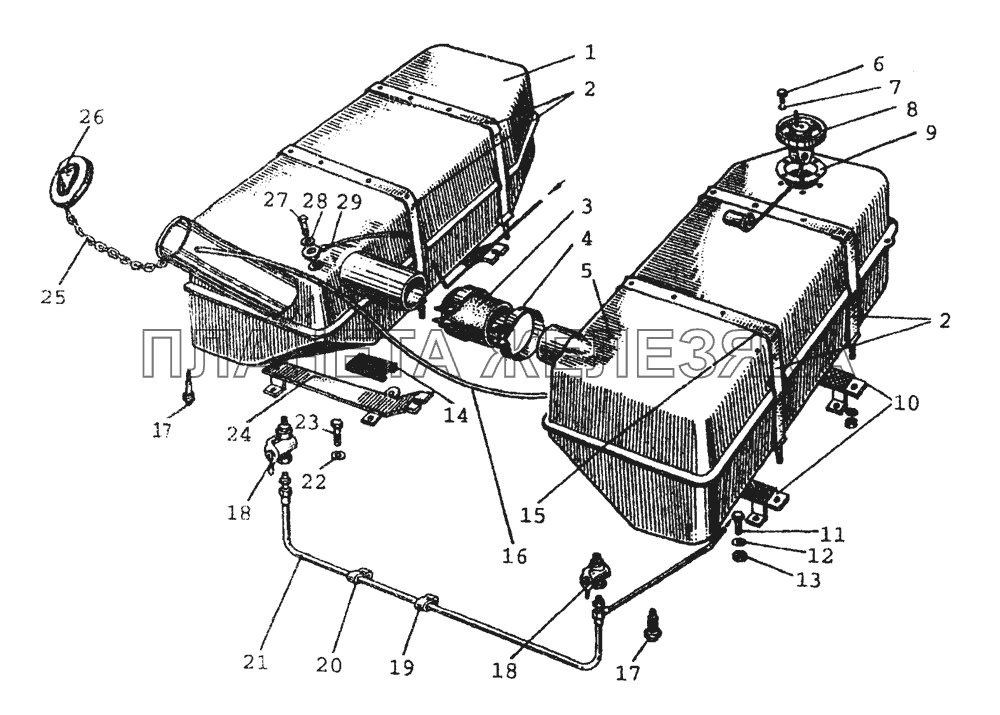

/7.gif "1101 Баки топливные МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-1101005 |
Баки Подробнее |
|
||
| ГОСТ5722-81 |
Шарик 11.113-100 Подробнее |
|
||
 |
1 | 70-1101020 |
Бак Подробнее |
|
| 2 | 701101070 |
Хомут Подробнее |
|
|
| 3 | 70-1101035-Б |
Рукав Подробнее |
|
|
| 4 | ХС-66 |
Хомут Подробнее |
|
|
 |
5 | 70-1101010 |
Бак Подробнее |
|
| 6 | ГОСТ17473-72 |
Винт BM5-6gx10.58.019 Подробнее |
|
|
| 7 | 80-1101067 |
Шайба Подробнее |
|
|
| 8 | АР70.3827 |
Бензомер Подробнее |
|
|
| 8 | ДУМП-19 |
Бензомер Подробнее |
|
|
| 9 | 200-3806026 |
Прокладка Подробнее |
|
|
| 10 | 80-1101250-Б |
Кронштейн правый Подробнее |
|
|
| 11 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 12 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 13 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее |
|
|
| 14 | 80-1101012-Б |
Прокладка Подробнее |
|
|
| 15 | ПР-36-01 |
Прокладка Подробнее |
|
|
| 16 | 85-1101002-02 |
Трубка Подробнее |
|
|
| 17 | 50-1101081-Б |
Штуцер Подробнее |
|
|
 |
18 | КР-25 |
Кран Подробнее |
|
| 19 | 70-1101042 |
Скоба Подробнее |
|
|
| 20 | 50-1111102-01 |
Прокладка Подробнее |
|
|
| 21 | 70-1101345-Б1 |
Трубопровод Подробнее |
|
|
| 22 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее |
|
|
| 23 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее |
|
|
| 24 | 80-1101280-Б |
Кронштейн левый Подробнее |
|
|
| 25 | 36-1101070 |
Цепочка Подробнее |
|
|
 |
26 | 082-1103010 |
Пробка Подробнее |
|
 |
27 | 36-1104787 |
Болт Подробнее |
|
| 28 | 36-1104788 |
Прокладка Подробнее |
|
|
 |
29 | 70-1104180 |
Трубка Подробнее |
