← Дифференциал | Редуктор конечной передачи ПВМ (для ПВМ 822-2300020-02 или 822-2300020-04 («БЕЛАРУС-820/82.3»)) → |

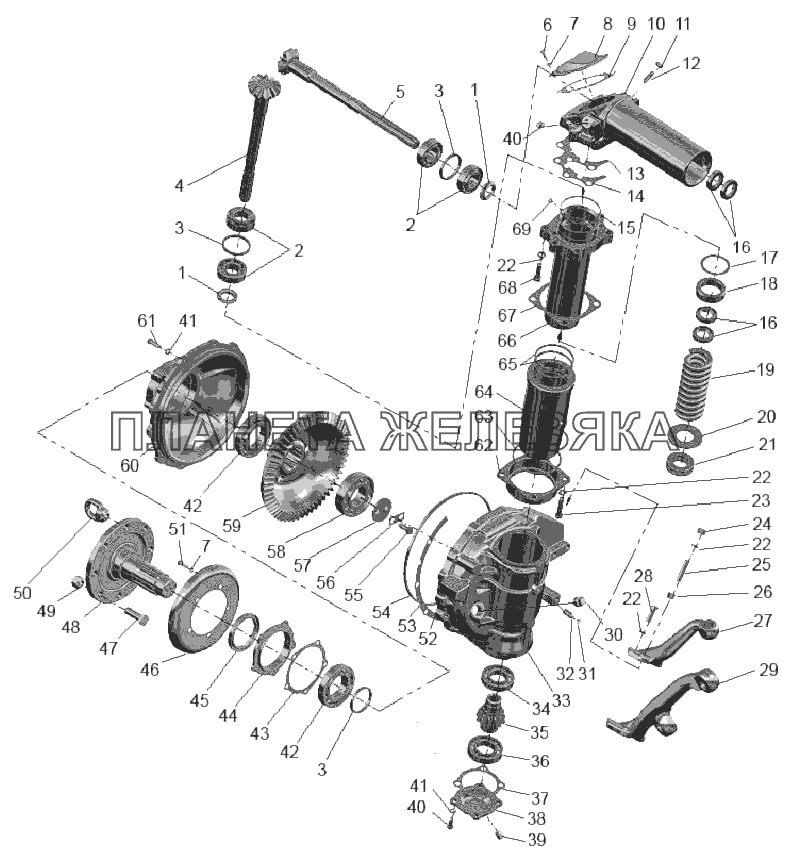

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
52-2308100-03 |
Верхняя коническая пара Подробнее |
|
||
72-2308005-08 |
Редуктор левый Подробнее |
|
||
72-2308010-07 |
Редуктор правый Подробнее |
|
||
72-2308020-Б |
Крышка с подшипником и кольцом регулировочным в сборе Подробнее |
|
||
![]() |
1 | 52-2308097 |
Гайка Подробнее |
|
2 | 7507А |
Подшипник Подробнее |
|
|
![]() |
3 | 72-2308121 |
Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) Подробнее |
|
3 | 72-2308121-01 |
Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) Подробнее |
|
|
3 | 72-2308121-02 |
Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) Подробнее |
|
|
3 | 72-2308121-03 |
Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) Подробнее |
|
|
3 | 72-2308121-04 |
Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) Подробнее |
|
|
3 | 72-2308121-05 |
Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) Подробнее |
|
|
3 | 72-2308121-06 |
Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) Подробнее |
|
|
![]() |
3 | 72-2308121-07 |
Кольцо регулировочное В=6,85 мм Подробнее |
|
3 | 72-2308121-08 |
Кольцо регулировочное В=7,00 мм Подробнее |
|
|
3 | 72-2308121-09 |
Кольцо регулировочное В=7,15 мм Подробнее |
|
|
3 | 72-2308121-10 |
Кольцо регулировочное В=7,30 мм Подробнее |
|
|
3 | 72-2308121-11 |
Кольцо регулировочное В=7,45 мм Подробнее |
|
|
![]() |
4 | 52-2308063 |
Вал Подробнее |
|
4 | 52-2308135 |
Вал с подшипниками в сборе Подробнее |
|
|
![]() |
5 | 52-2308065 |
Полуось Подробнее |
|
5 | 52-2308135-01 |
Полуось с подшипниками в сборе Подробнее |
|
|
6 | М8-6gх14.88.35.019 |
Болт Подробнее |
|
|
7 | 8Т |
Шайба Подробнее |
|
|
8 | 52-2308030-А |
Крышка Подробнее |
|
|
![]() |
9 | 52-2308028-А1 |
Прокладка Подробнее |
|
![]() |
10 | 52-2308025 |
Корпус Подробнее |
|
11 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
![]() |
12 | 72-2308046 |
Винт Подробнее |
|
![]() |
13 | 52-2308038 |
Прокладка регулировочная В = 0,5 мм Подробнее |
|
![]() |
14 | 52-2308039 |
Прокладка регулировочная В = 0,2 мм Подробнее |
|
15 | 095-100-30-1-4 |
Кольцо Подробнее |
|
|
![]() |
16 | 2.2-30х52-1 |
Манжета Подробнее |
|
17 | 52-2308054-А |
Прокладка Подробнее |
|
|
18 | 52-2308089-А |
Обойма Подробнее |
|
|
19 | 50-3001022-А1 |
Пружина Подробнее |
|
|
20 | 72-2308098-А |
Шайба Подробнее |
|
|
![]() |
21 | 8208 |
Подшипник Подробнее |
|
22 | 12.ОТ |
Шайба Подробнее |
|
|
23 | М12-6gх40.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
24 | М12х1,25-6Н.6.019 |
Гайка Подробнее |
|
|
![]() |
25 | 72-2308004 |
Шпилька Подробнее |
|
![]() |
26 | 72-2308009 |
Втулка Подробнее |
|
![]() |
27 | 72-2308074 |
Рычаг правый Подробнее |
|
28 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
![]() |
29 | 72-2308075-01 |
Рычаг левый Подробнее |
|
30 | ПККГ3/4 |
Пробка Подробнее |
|
|
31 | 011-014-19-1-4 |
Кольцо Подробнее |
|
|
![]() |
32 | 52-2308099 |
Штифт Подробнее |
|
33 | 52-2308014-А2 |
Корпус правый Подробнее |
|
|
![]() |
33 | 52-2308015-А2 |
Корпус левый Подробнее |
|
![]() |
33 | 52-2308110-А2 |
Корпус редуктора правый Подробнее |
|
![]() |
33 | 52-2308115-А2 |
Корпус редуктора левый Подробнее |
|
34 | 208А |
Подшипник Подробнее |
|
|
35 | 52-2308060 |
Шестерня 52-2308061в сборе с подшипниками Подробнее |
|
|
![]() |
35 | 52-2308061 |
Шестерня Подробнее |
|
36 | 209А |
Подшипник Подробнее |
|
|
![]() |
37 | 52-2308024 |
Прокладка Подробнее |
|
![]() |
38 | 52-2308035 |
Крышка Подробнее |
|
39 | ПККГ3/8 |
Пробка Подробнее |
|
|
40 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
41 | 10.ОТ |
Шайба Подробнее |
|
|
![]() |
42 | 6-7212А |
Подшипник Подробнее |
|
43 | 72-2308023-Б |
Прокладка Подробнее |
|
|
44 | 72-2308066-Б |
Корпус сальника Подробнее |
|
|
44 | 72-2308090-Б |
Корпус сальника с манжетой в сборе Подробнее |
|
|
45 | 2.2-75x100-1 |
Манжета Подробнее |
|
|
![]() |
46 | 72-2308029-Б |
Грязевик Подробнее |
|
![]() |
47 | 40-3103016 |
Болт Подробнее |
|
![]() |
48 | 72-2308070-01 |
Фланец с болтом в сборе Подробнее |
|
![]() |
48 | 82-2308017 |
Фланец Подробнее |
|
![]() |
49 | 40-3103017 |
Гайка Подробнее |
|
50 | 70-3104019-01 |
Гайка специальная Подробнее |
|
|
51 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
![]() |
52 | 72-2308021-Б |
Прокладка регулировочная В=0,5 мм Подробнее |
|
![]() |
53 | 72-2308021-Б-01 |
Прокладка регулировочная В=0,8 мм Подробнее |
|
54 | 290-300-58-1-4 |
Кольцо Подробнее |
|
|
55 | 72-2308018 |
Болт Подробнее |
|
|
![]() |
56 | 72-2308013 |
Пластина Подробнее |
|
57 | 72-2308031 |
Шайба Подробнее |
|
|
58 | 2310КМ |
Подшипник Подробнее |
|
|
![]() |
59 | 72-2308062 |
Шестерня Подробнее |
|
59 | 82-2308050-03 |
Шестерня Подробнее |
|
|
![]() |
60 | 72-2308016-Б |
Крышка Подробнее |
|
61 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
![]() |
62 | 52-2308101 |
Корпус Подробнее |
|
![]() |
63 | 72-2308044 |
Кольцо Подробнее |
|
![]() |
64 | 52-2308084-А1 |
Гильза Подробнее |
|
![]() |
65 | 52-2308091-А |
Кольцо Подробнее |
|
![]() |
66 | 72-2308030-А |
Труба Подробнее |
|
![]() |
66 | 72-2308030-А |
Труба Подробнее |
|
![]() |
67 | 52-2308096 |
Прокладка Подробнее |
|
68 | М12-6gх55.88.35.019 |
Болт Подробнее |
|
|
![]() |
69 | 72-2308011 |
Винт Подробнее |
