№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
М036.50Б.20 |
Корпус Подробнее |
|
||
НР10-4МХ0041А0 |
Штекер Подробнее |
|
||

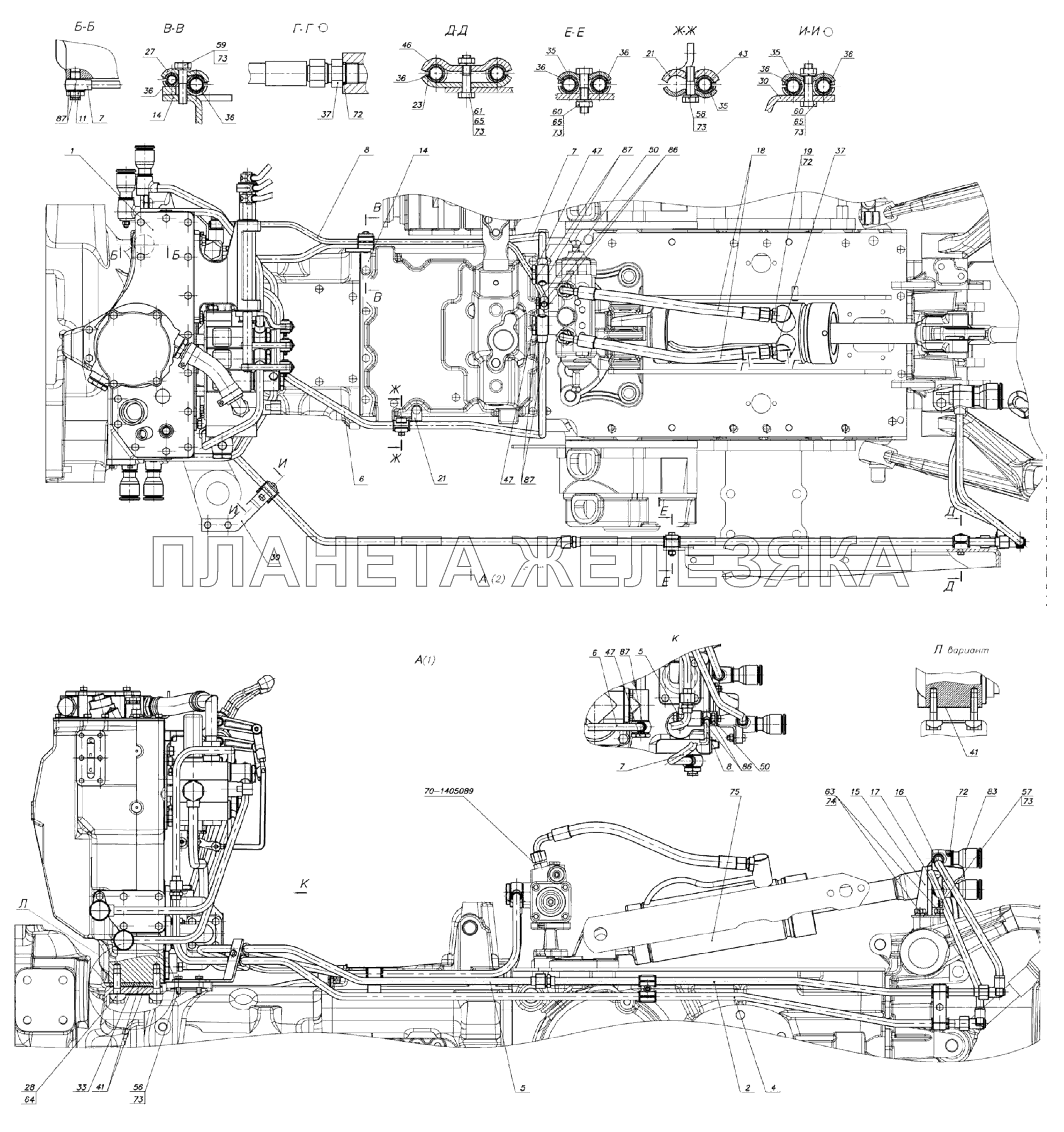

С90-4600010 |
Гидросистема Подробнее |
|
||
1 | С90-4600015 |
Корпус гидросистемы Подробнее |
|
|
2 | Н80-4607150 |
Труба Подробнее |
|
|
4 | Н80-4607160 |
Труба Подробнее |
|
|
5 | Н80-4607170 |
Труба Подробнее |
|
|
6 | 80-4607180-Б |
Труба Подробнее |
|
|
7 | 80-4607190-Б |
Труба Подробнее |
|
|
8 | 80-4607200 |
Труба Подробнее |
|
|
11 | 80-4607455 |
Болт Подробнее |
|
|
14 | 70-4607270-А |
Кронштейн Подробнее |
|
|
15 | 85-4607440 |
Кронштейн Подробнее |
|
|
16 | 70-4607395-Б |
Труба Подробнее |
|
|
17 | 70-4607400-Б |
Труба Подробнее |
|
|
18 | 4600.132 |
Рукав высокого давления Подробнее |
|
|
19 | Н.036.65.000-А2-06 |
Клапан замедлительный Подробнее |
|
|
21 | 80-4607169 |
Кронштейн Подробнее |
|
|
23 | 70-4607156 |
Планка Подробнее |
|
|
27 | 70-4607161-А |
Планка Подробнее |
|
|
28 | 70-4607168 |
Пластина Подробнее |
|
|
30 | Н80-4607206 |
Кронштейн Подробнее |
|
|
33 | 70-4608072 |
Пластина Подробнее |
|
|
![]() |
35 | 70-3407146 |
Планка Подробнее |
|
36 | 70-3506027 |
Втулка Подробнее |
|
|
37 | 70-1405089 |
Штуцер Подробнее |
|
|
41 | 50-4608049 |
Прокладка Подробнее |
|
|
46 | 40-4607029-А |
Планка Подробнее |
|
|
47 | 40-4607032 |
Болт Подробнее |
|
|
![]() |
50 | Д18-051 |
Болт Подробнее |
|
56 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
57 | М8-6gх25.88.35.019 |
Болт Подробнее |
|
|
58 | М8-6gх30.88.35.019 |
Болт Подробнее |
|
|
59 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
60 | М8-6gх40.88.35.019 |
Болт Подробнее |
|
|
61 | М8-6gх45.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
63 | М12-6gх20.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
64 | М14х1,5-6gх45.88.35.019 |
Болт Подробнее |
|
|
65 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
72 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
73 | 8Т |
Шайба Подробнее |
|
|
74 | 12.ОТ |
Шайба Подробнее |
|
|
75 | Ц100х200-3 |
Цилиндр Подробнее |
|
|
75 | Ц110х200-3 |
Гидроцилиндр Подробнее |
|
|
83 | М036.50Б.10 |
Корпус левый Подробнее |
|
|
83 | НР10-3МХ0041А0 |
Муфта Подробнее |
|
|
86 | 4600.18 |
Шайба РМ14 Подробнее |
|
|
87 | 4600.20 |
Шайба РМ1/2 Подробнее |
|
