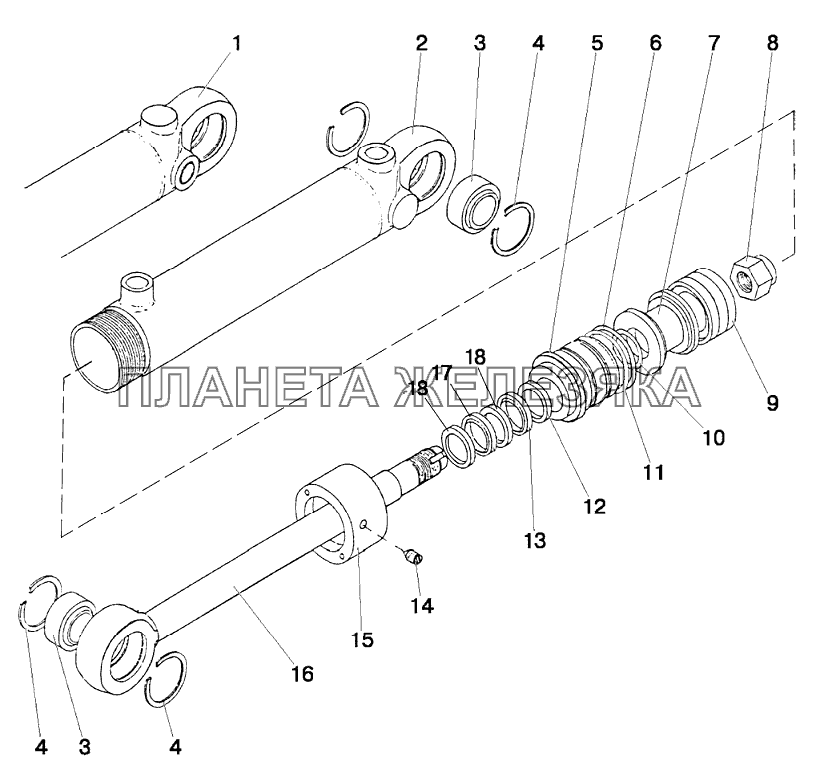

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
Ц50-3405215-А |
Гидроцилиндр Подробнее |
|
||
Ц50-3405215-А-01 |
Гидроцилиндр Подробнее |
|
||
1 | Ц50-3405220-01 |
Корпус цилиндра Подробнее |
|
|
2 | Ц50-3405220 |
Корпус цилиндра Подробнее |
|
|
3 | ШС-25 |
Подшипник Подробнее |
|
|
3 | ШСП-25 |
Подшипник Подробнее |
|
|
![]() |
4 | С42 |
Кольцо Подробнее |
|
5 | Ц50-3405218-Б |
Крышка передняя Подробнее |
|
|
6 | 045-050-30-1-4 |
Кольцо Подробнее |
|
|
7 | Ц50-3405223-Б |
Поршень Подробнее |
|
|
8 | Ц50-3405222 |
Гайка Подробнее |
|
|
9 | 24251797L4350-34-20,5 |
Уплотнение поршня Подробнее |
|
|
9 | РСВ0В0500-NCRO50х34х20,5 |
Уплотнение поршня Подробнее |
|
|
10 | 025-028-19-1-4 |
Кольцо Подробнее |
|
|
11 | Ц50-3405228 |
Кольцо защитное Подробнее |
|
|
12 | 24223269Т2025-33-5,7 |
Уплотнение штока Подробнее |
|
|
12 | RU2000250-Z2025х33х5,7 |
Уплотнение штока Подробнее |
|
|
13 | 24004792PU625-33,6-6.5 |
Манжета штока 24004792 PU6 25-33,6-6.5 Подробнее |
|
|
13 | WNP000250-Z20125х33,6х5,3 |
Грязесъемник Подробнее |
|
|
14 | А.М8-6gх10.45Н.40Х.05 |
Винт Подробнее |
|
|
15 | Ц50-3405224 |
Гайка Подробнее |
|
|
16 | Ц50-3405221-Б |
Шток Подробнее |
|
|
17 | 24223123ОМS-MR25-32,3-3 |
Уплотнение штока 24 223123 ОМS-MR 25-32,3-3 Подробнее |
|
|
17 | RSK100250-T46N25х32,3х3,2 |
Уплотнение штока Подробнее |
|
|
18 | 24226044SB25-28-5,5 |
Направляющая штока Подробнее |
|
|
18 | GR25х28х5,5-С380 |
Направляющая штока Подробнее |
|
